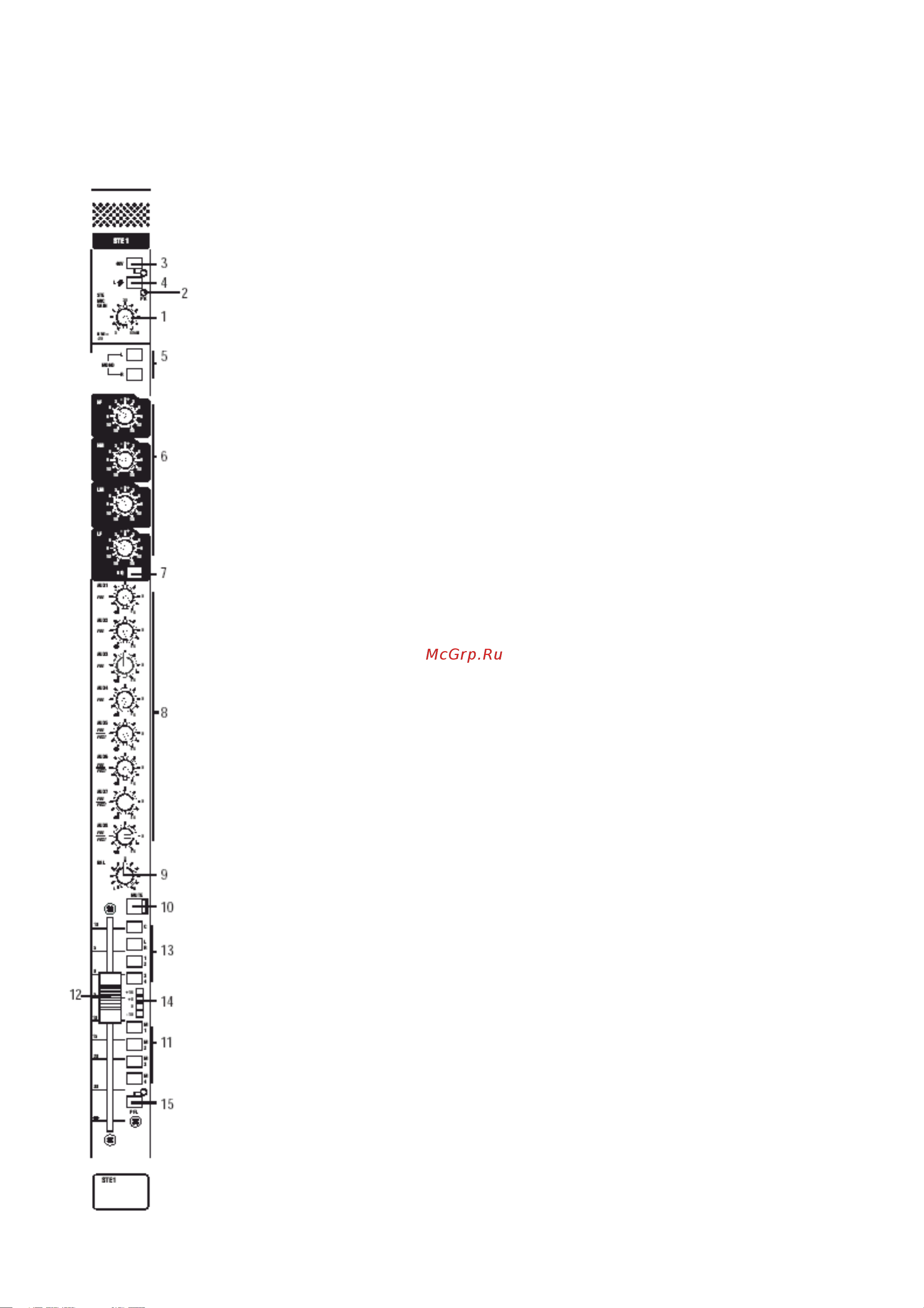

Стереофонический вход STE MIC GAIN 1 регулировка чувствительности как микрофонного XLR так и линейного 1 4 джек входов Оба входа электронно симметричные и расположены на задней комму тационной панели PEAK LED 2 мониторинг сигналов левого и правого каналов после регулятора усиления Переключатель 48V 3 подает 48 В фантомного питания на вход XLR Расположенный ря дом светодиодный индикатор загорается при включении фантомного питания Переключатель Left PHASE 4 выполняет реверс фазы на левом канале Переключатель L 5 маршрутизирует левый входной сигнал на оба канала L и R в модуле Переключатель R подобным образом маршрутизирует правый входной сигнал При совмес тном нажатии переключателей L и R выполняется монофоническое суммирование входного сигнала Секция EQ 6 имеет четыре частотных диапазона причем диапазоны низких и высоких частот передаются с плоской АЧХ shelving а в диапазонах низких и высоких средних час тот имеется подъем АЧХ peaking РегуляторНР ВЧ обеспечивает 15 дБ завала подъема частотной характеристики на 12 кГц Регулятор LF НЧ обеспечивает 15 дБ завала подъема частотной характеристики на 60 Гц Регулятор НМ высоких средних обеспечивает 15 дБ завала подъема частот ной характеристики на центральной частоте 2 5 кГц и регулятор LM низких средних обеспе чивает 15 дБ завала подъема частотной характеристики на центральной частоте 450 Гц Переключение между секциями выполняется с помощью переключателя EQ 7 Монофонический суммированный сигнал посылается на AUX шины 1 8 через отдельные потенциометры уровня 8 Aux 1 4 это префейдерные сигналы тогда как Aux 5 8 могут быть выбраны как pre так и post фейдерными с помощью переключателей на мастер сек ции Регулятор BAL 9 устанавливает относительный уровень стерео сигнала между левым и правым каналами Стерео сигнал в модуле включается и выключается подсвеченным переключателем MUTE 10 а также мастер мьютами М1 М4 из мастер секции если они выбраны с помощью переключателей М1 М4 11 Уровень пост фейдерного сигнала регулируется 100 мм фейдером 12 Сигнал посылается на шину стерео микса центральную шину и 4 групповых шин с помо щью переключателей С L R 1 2 и 3 4 13 Заметьте что использование групп 1 и 2 и группы 3 и 4 как 2 устанавливает стерео пары На центральную шину подается монофони ческая сумма стерео сигнала 4 х сегментный светодиодный индикатор 14 расположенный рядом с фейдером показы вает уровень сигнала пост EQ pre mute pre fade Индикатор имеет характеристику пикового типа Переключатель PFL 15 подает монофонический суммированный сигнал pre mute pre fade на выход монитора и выход наушников При включении PFL загорается расположенный рядом светодиодный индикатор ЗЮ 20
