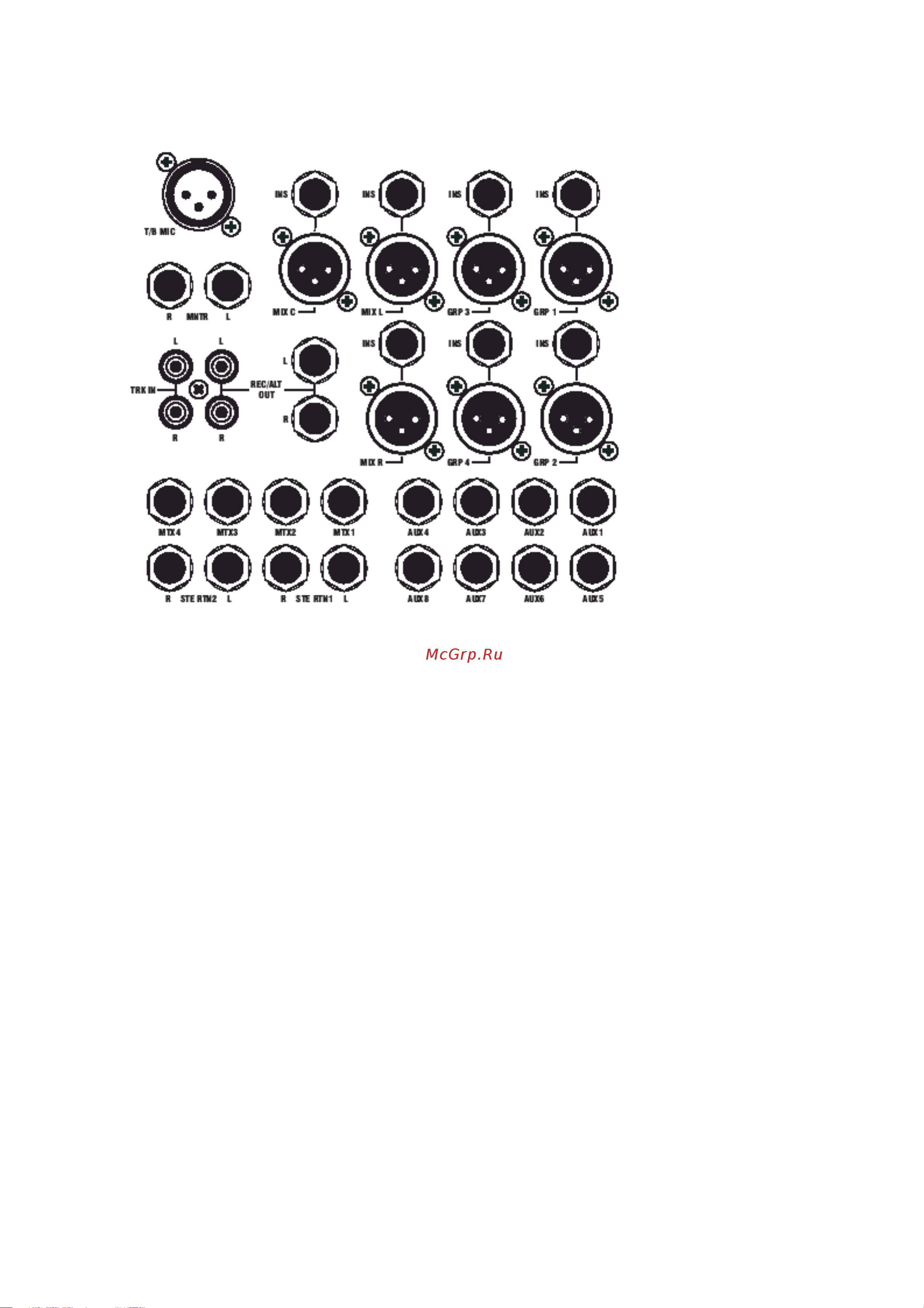

Задняя коммутационная панель R S1ZRTM2 I Я STE КПП L ИД Ш7 RUM AIRS Т В MIC 3 контактный female XLR Pin 1 Земля Pin 2 Сигнал горячий Pin 3 Сигнал холодный MIX L R С OUTPUTS 3 контактный male XLRs Pin 1 Шасси Pin 2 Сигнал горячий Pin 3 Земля MIX L R С INSERT POINTS 1 4 TRS Jacks Наконечник возврат сигнала Кольцо посыл сигнала Экран Шасси L R MONITOR OUTPUTS 1 4 TRS Jacks Наконечник сигнал Кольцо земля Экран шасси GROUP 1 4 OUTPUTS 3 pin male XLRs Pin 1 Шасси Pin 2 Сигнал горячий Pin 3 Земля GROUP 1 4 INSERT POINTS 1 4 TRS Jacks Наконечник возврат Кольцо посыл Экран шасси AUX 1 8 OUTPUTS 1 4 TRS Jacks Наконечник сигнал Кольцо земля Экран шасси MATRIX 1 4 OUTPUTS 1 4 TRS Jacks Наконечник сигнал Кольцо земля Экран шасси 25
