Внимание! Запрещается эксплуатировать котел с незапол-

ненным водяным контуром, пустым расшири-

тельным баком и неподключенной системой отопле-

ния.

Внимание! Запрещается попадание в систему водяного

отопления разъедающих веществ.

Внимание! При запуске котла из-под днища теплообменника в

начале эксплуатации, в результате конденсации

водяных паров, могут появиться капли. При прогреве

системы отопления образование конденсата

прекратится.

* - Данная схема является эскизом, отображающим все рекомендуемые элементы системы

отопления при монтаже

1 - водогрейный котел

2 - встроенный термометр

3 - ревизия с заглушкой

4 - группа безопасности 0,3 МПа

5 - дымоход

6 - кран подачи

7 - бак расширительный

8 - фильтр сетчатый

9 - насос

10 - термометр обратки

11 - кран обратки

12 - кран подпитки системы

водой

13 - кран дренажа

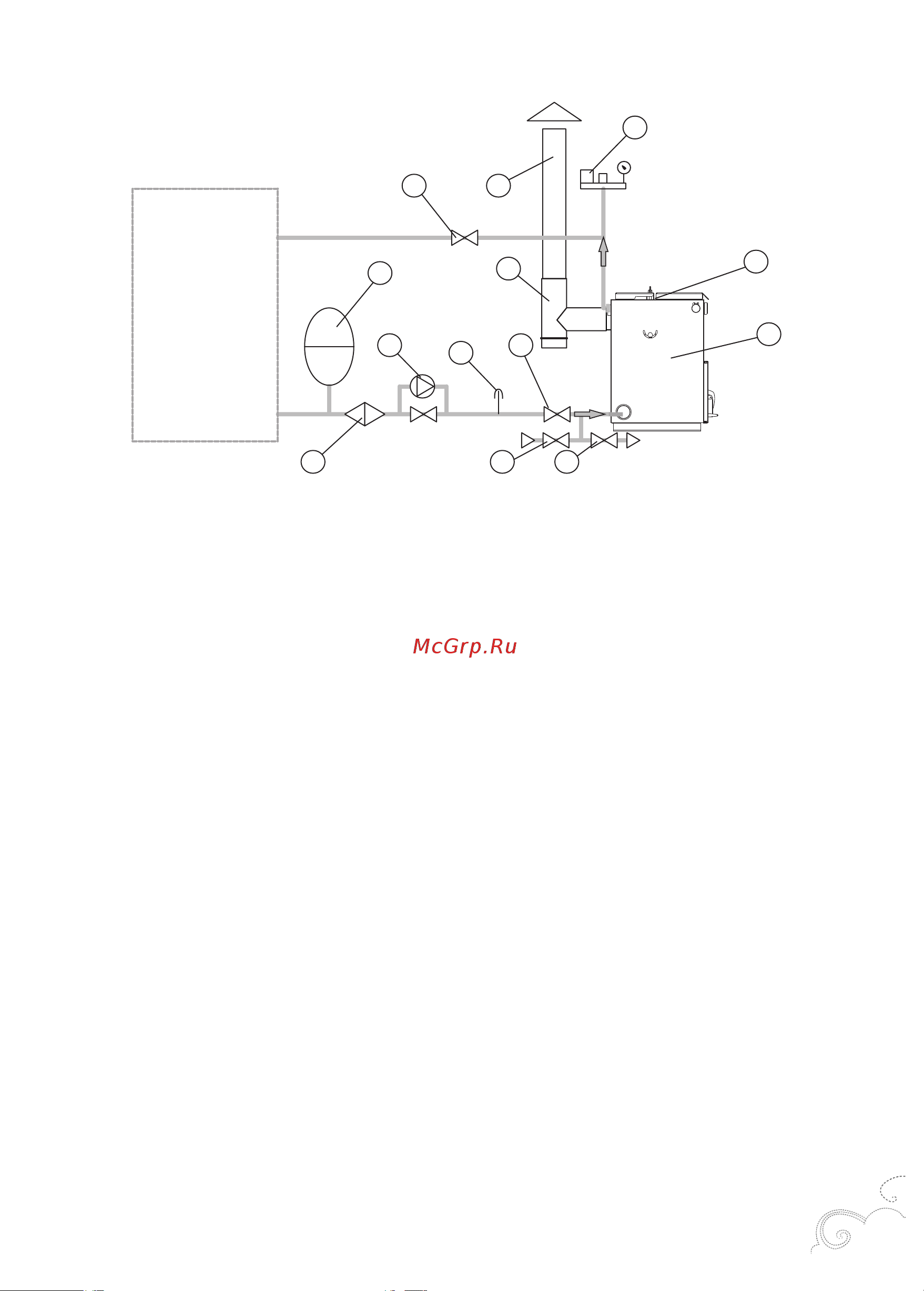

Рисунок 6. Подключение закрытой системы отопления

с циркуляционным насосом*

Система

отопления

Обратка

Подача
