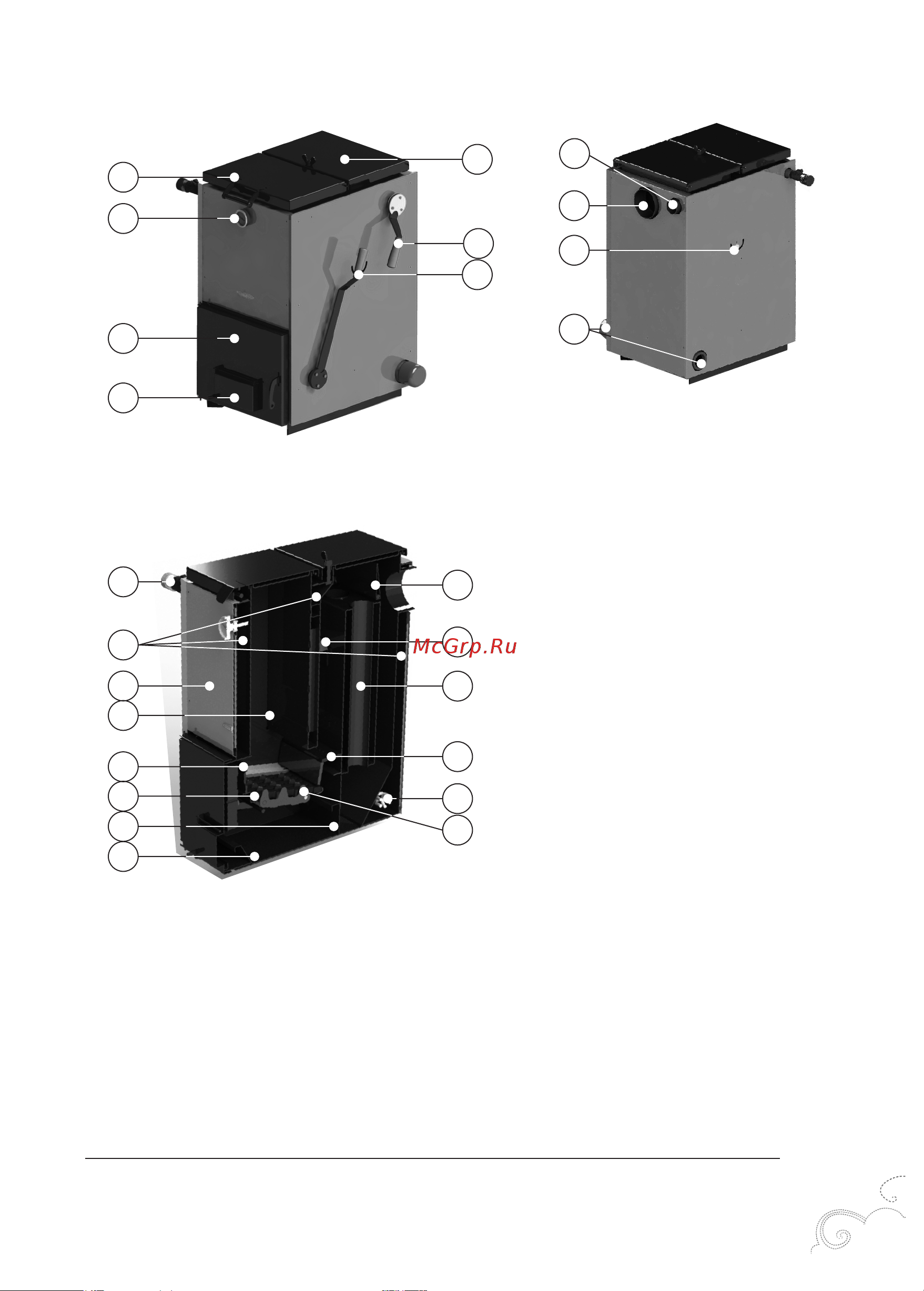

Рисунок 2. Внешний вид и

устройство водогрейного

котла «Цельсий»

1 - Дверца для загрузки топлива

2 - Биметаллический термометр

3 - Дверца для растопки

4 - Крышка подачи первичного и

вторичного воздуха

5 - Дверца для чистки теплооб-

менника

6 - Ручка задвижки прямого хода

7 - Ручка шуровки

8 - Патрубок для подключения

прямой линии водяного

отопления (подача, выход)

9 - Патрубок дымохода

10 - Отверстия для подачи третич-

ного воздуха с задвижкой

11 - Патрубок для подключения

обратной линии водяного

отопления (обратка, вход)

12 - АРТ

13 - Водяной контур

14 - Теплоизолированный кожух

15 - Топливник

16 - Откидная решетка

17 - Чугунный колосник

18 - Люк для чистки теплообмен-

ника

19 - Выдвижной зольный ящик

20 - Задвижка прямого хода

21 - Огнеупорная плита

22 - Жаротрубный теплообменник

23 - Форсунка вторичного воздуха

24 - ТЭН

25 - Механизм очистки колосника

(шуровка)

Изображения изделия представленные в настоящем «Руководстве по

эксплуатации» могут отличаться от изделия, к которому прилагается данное

руководство.
