Внимание! Выход из строя блока ТЭН по причине образования на
нем накипи не является гарантийным случаем.

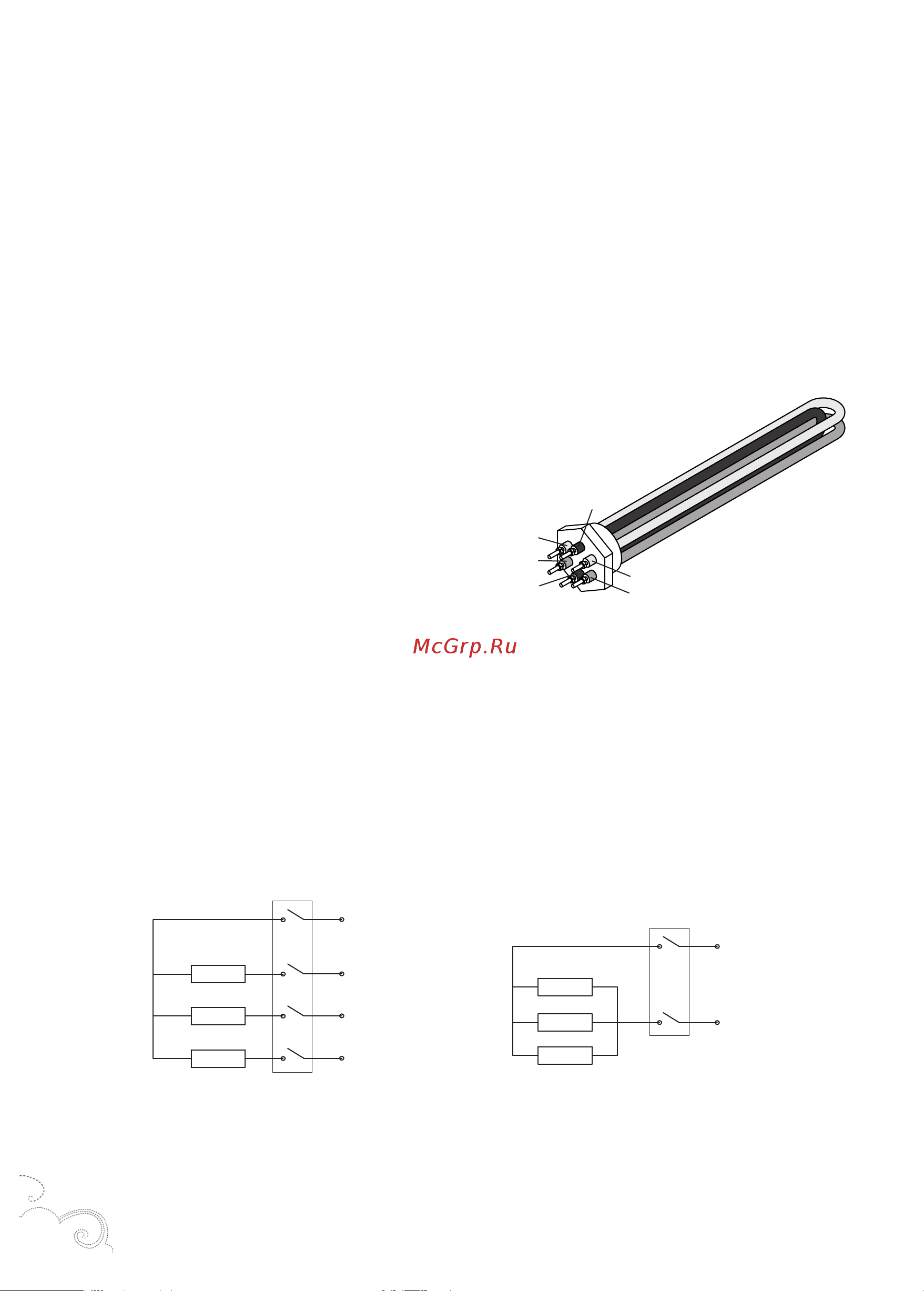

7.6. Подключение блока ТЭН
Подключение блока ТЭН к домашней сети электропитания
разрешается при условии, что электрическая сеть способна
выдержать дополнительную нагрузку в 6 кВт.
Подключение блока ТЭН к домашней сети электропитания
должно производиться через автоматический выключатель,
рассчитанный на защиту сети от перегрузок и короткого замыка-
ния.
Блок ТЭН, входящий в комплект водогрейного котла,
рассчитан на напряжение 220 В.
Перед подключением блока
ТЭН необходимо определить
положение выводов каждого ТЭНа
(рисунок 7). Подключение осуще-
ствляется по резьбовому соеди-
нени с левой или с правой ю G2”
стороны котла (резьбовое соеди-
нение необходимо уплотнить).
Внимание! Подключение блока ТЭН к сети питания должны
производить квалифицированное специалисты,
имеющие разрешение для проведения электротехни-
ческих работ.
Подключение блока ТЭН к электросети необходимо произво-
дить в зависимости от типа сети питания, согласно схемам на
рисунке 8.
трехфазная сеть,
соединение «звезда»
220 V
220 V
220 V
«0»
С
В
А
Блок ТЭН
Автоматический
выключатель
однофазная сеть,
соединение параллельное.
220 V
220 V
220 V
«0»
А
Блок ТЭН
Автоматический
выключатель
Рисунок 8. Схемы подключения блока ТЭН
1.1
2.1
3.1
1.2
2.2
3.2
Рисунок 7. Блок ТЭН
