Русский-22

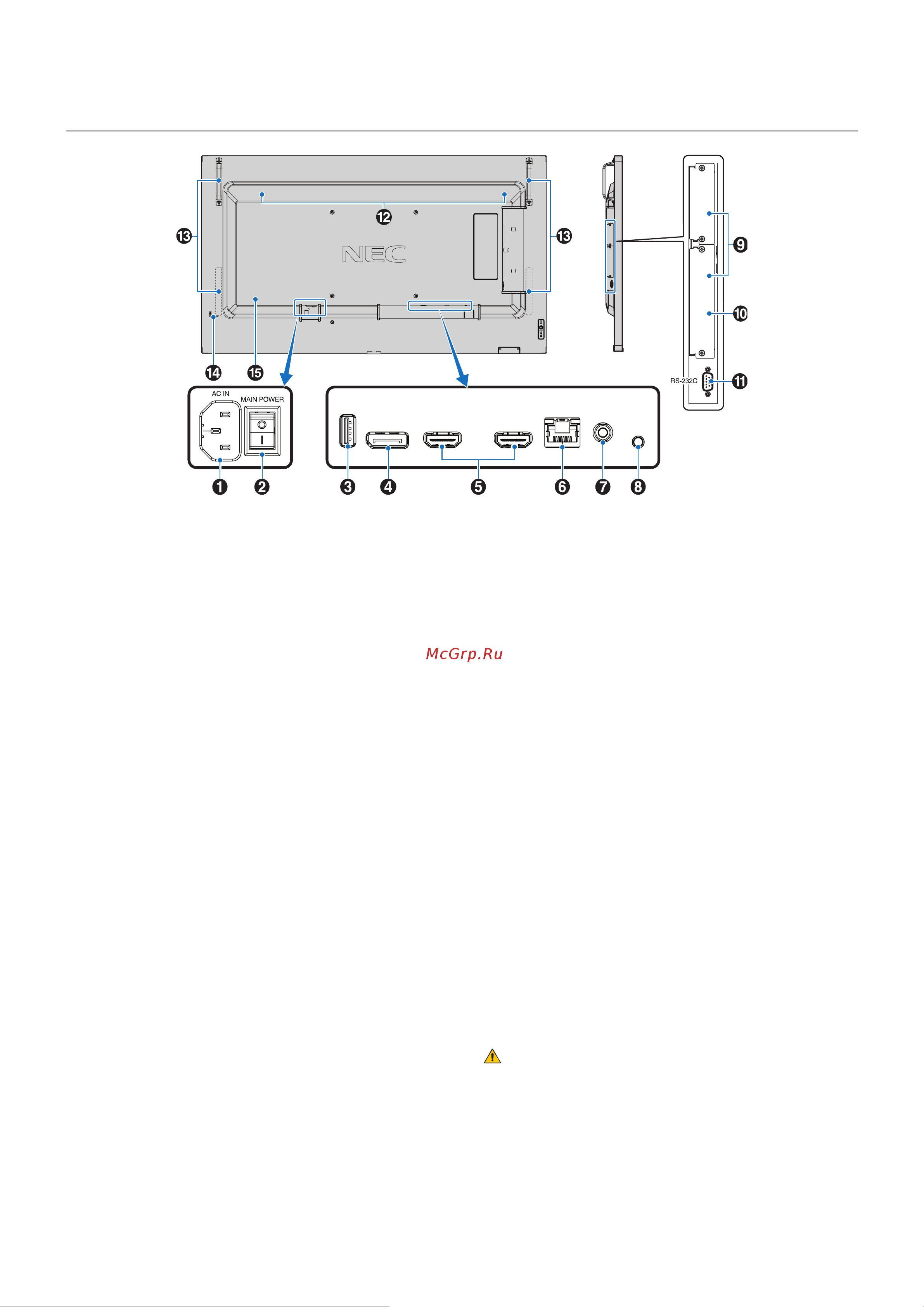

Панель разъемов
USB
DisplayPort IN
HDMI IN
HDMI IN (ARC)
LAN IN
AUDIO OUT
REMOTE
HDMI
A Разъем переменного тока
Служит для подключения шнура питания, входящего в
комплект изделия.
B Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
C Порт USB
Устройство считывания USB-накопителя для
использования с медиапроигрывателем.
Подача питания для USB-устройств.
Информацию о USB-портах см. в разделе
«Подключение USB-устройства» на стр. 32.
D Вход DisplayPort
Вход сигналов DisplayPort.
E HDMI IN (HDMI1 (ARC)/HDMI2)
Вход сигналов HDMI.
ПРИМЕЧАНИЕ: • Терминал HDMI1 также
поддерживает функцию ARC
(реверсивный аудиоканал) для
аудиовыхода.
• ARC передает звук с монитора на
аудио оборудование с помощью
разъема HDMI1 ARC.
• Используйте прилагаемый кабель
HDMI с поддержкой ARC. Звук с
монитора будет транслироваться
через аудио оборудование.
• Для управления аудио
оборудованием можно использовать
прилагаемый пульт дистанционного
управления.
F Входной порт LAN (RJ-45)
Служит для подключения к LAN, для управления и
контроля монитора по сети. См. стр. 53.
G ВЫХОД АУДИОСИГНАЛА
Вывод аудиосигнала из DisplayPort и HDMI на внешнее
устройство (стереоприемник, усилитель и т. д.).
ПРИМЕЧАНИЕ: Данный разъем не поддерживает вход
наушников.
H ДИСТАНЦИОННЫЙ БЛОК
Используйте дополнительный комплект управления,
подсоединив его к монитору.
ПРИМЕЧАНИЕ: Не используйте этот разъем без
соответствующих указаний.
I Гнездо для дополнительной панели
Гнездо для установки Intel® Smart Display Module
(Intel® SDM).
ПРИМЕЧАНИЕ: Перечень совместимых дополнительных
панелей можно получить у поставщика.
J Гнездо вычислительного модуля Raspberry Pi
Гнездо для монтажа интерфейсной платы
вычислительного модуля Raspberry Pi и самого модуля
Raspberry Pi. См. стр. 73.
ПРЕДУПРЕЖДЕНИЕ:
Монтаж должен выполняться
квалифицированным
техником. Не пытайтесь
установить интерфейсную
плату вычислительного
модуля Raspberry Pi и модуль
Raspberry Pi самостоятельно.
