Русский-53

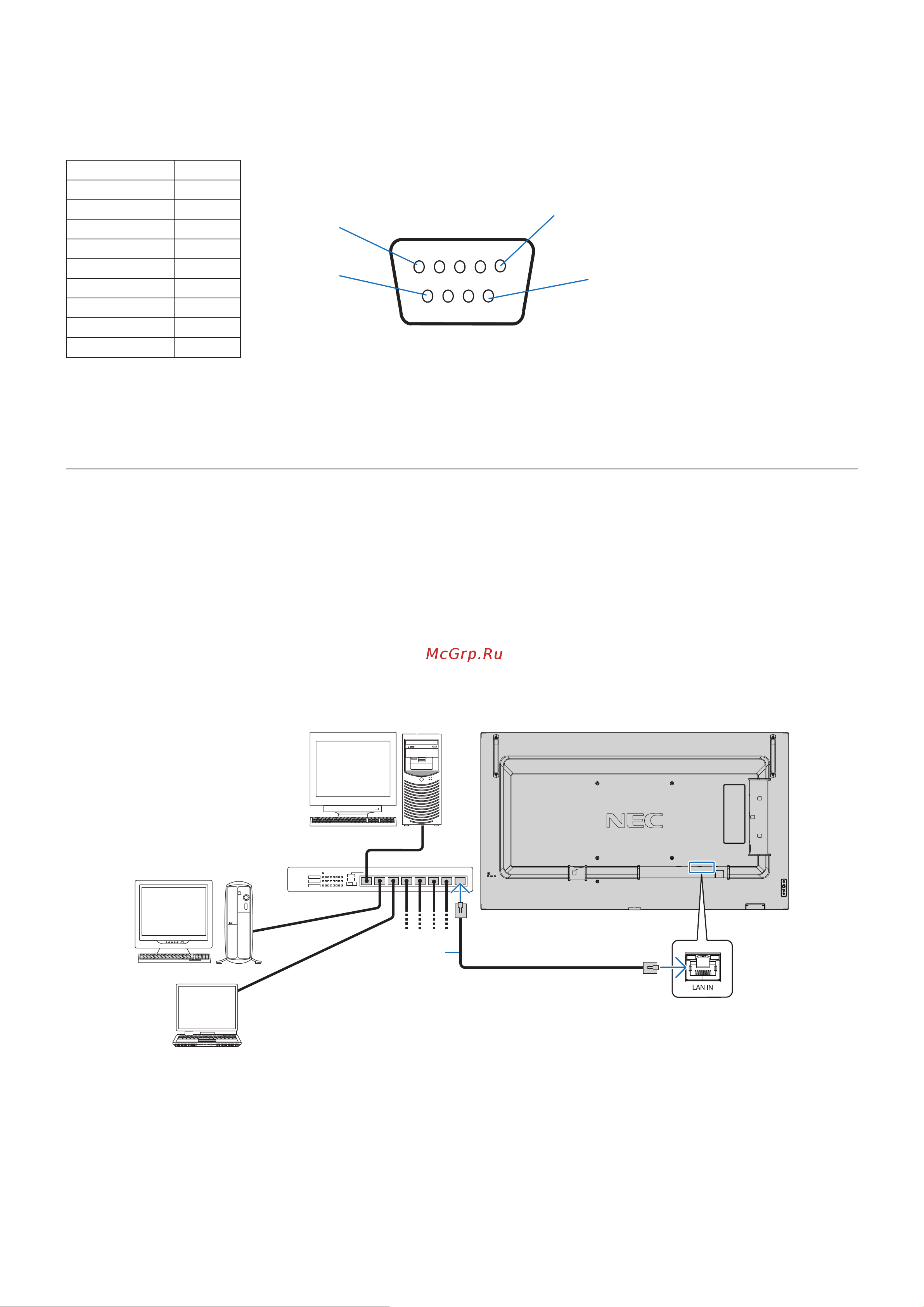

НАЗНАЧЕНИЕ ВЫВОДОВ
Вход/выход RS-232C
1
6
5
9
9-штыревой разъем D-Sub (на мониторе)
Номер штыря Имя
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
В этом мониторе используются строки RXD, TXD и GND для управления RS-232C.
Управление монитором по локальной сети
Соединение с сетью
Использование кабеля LAN позволяет определить настройки сети и настройки почтовых уведомлений с помощью
функций HTTP-сервера.
ПРИМЕЧАНИЕ: При использовании этой функции в пункте [ВНЕШНЕЕ УПРАВЛЕНИЕ] для параметра [РАЗЪЕМ
УПРАВЛЕНИЯ] должно быть задано [ЛОКАЛЬНАЯ СЕТЬ] (см. стр. 89).
Для использования LAN-соединения необходимо присвоение IP-адреса (см. стр. 85). Монитор автоматически
получит IP-адрес при подключении к DHCP-сети.
Пример LAN-соединения
Сервер
Концентратор
ПРИМЕЧАНИЕ: Используйте ЛВС-кабель
категории 5 или выше.
Кабель LAN
