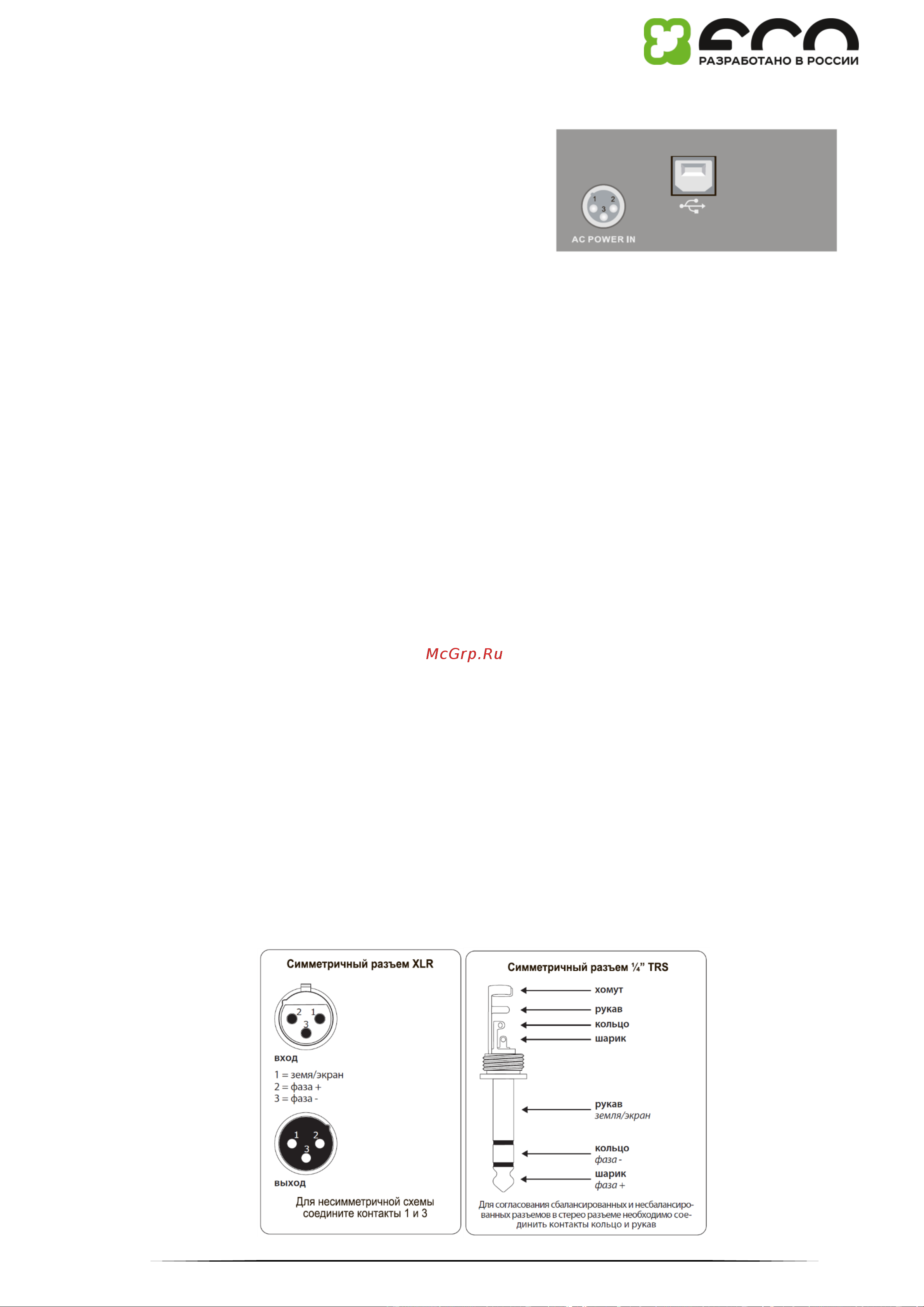

2.7 Задняя панель
AC POWER IN (вход питания)
Подключите входящий в комплект адаптер питания к этому разъёму.
ПОРТ USB (в моделях UNIT-MIX xxx i)
Порт USB может использоваться для подключения микшерной консоли
к компьютеру с целью записи и воспроизведения аудиосигнала. При
подключении к компьютеру микшер определяется системой как USB
Audio CODEC. На выход USB подаётся сигнал, идентичный основному
миксу (выходы MAIN MIX). Аудиосигнал, принятый с компьютера через вход USB, можно направить в основной микс с
помощью кнопки 2-TR/USB TO MAIN. Для коммутации микшера с компьютером через порт USB используйте кабель с
разъёмом типа B на одном конце. Драйверов не требуется. Однако пользователям PC рекомендуется установить
соответствующий драйвер ASIO.
3. ИНСТАЛЛЯЦИЯ
3.1 Подключение к электросети
AC POWER IN (вход питания)
Питание прибора осуществляется через 3-контактный вход питания, к которому подсоединяется входящий в комплект
сетевой адаптер (блок питания). Блок питания отвечает всем применимым требованиям безопасности.
При эксплуатации прибора используйте только входящий в комплект блок питания.
Никогда не подключайте пульт к блоку питания, если блок уже включён в сеть! Сначала подключите блок питания к
пульту, а затем включайте блок питания в сеть.
Обратите внимание, что сетевой блок питания и микшерный пульт во время работы могут нагреваться. Это
нормальное явление.
3.2 Подключение аудиоустройств
Для подключения аудиоаппаратуры вам потребуются кабели нескольких типов, распайка которых продемонстрирована на
нижеследующих рисунках. Для получения максимально качественного и стабильного звука используйте только
качественные кабели.
Для подключения аппаратуры ко входам/выходам CD/TAPE используйте только профессиональные кабели с разъёмами
RCA.
К симметричным входам/выходам можно подключать устройства с симметричной и несимметричной схемой разводки. В
последнем случае вы можете использовать монофонические штекеры (¼” TS) или стереофонические (¼” TRS) с
электрически соединёнными контактами R и S («холодный» и «земля»). Аналогично можно поступить с разъёмами XLR, где
контакты 1 и 3 должны быть соединены.
ВНИМАНИЕ! Перед включением фантомного питания убедитесь, что вы используете симметричное подключение
микрофона (1 и 3 контакт разъёма XLR электрически разъединены).
