2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЁМЫ
В данном разделе детально описано назначение всех органов управления и разъёмов вашей микшерной консоли.

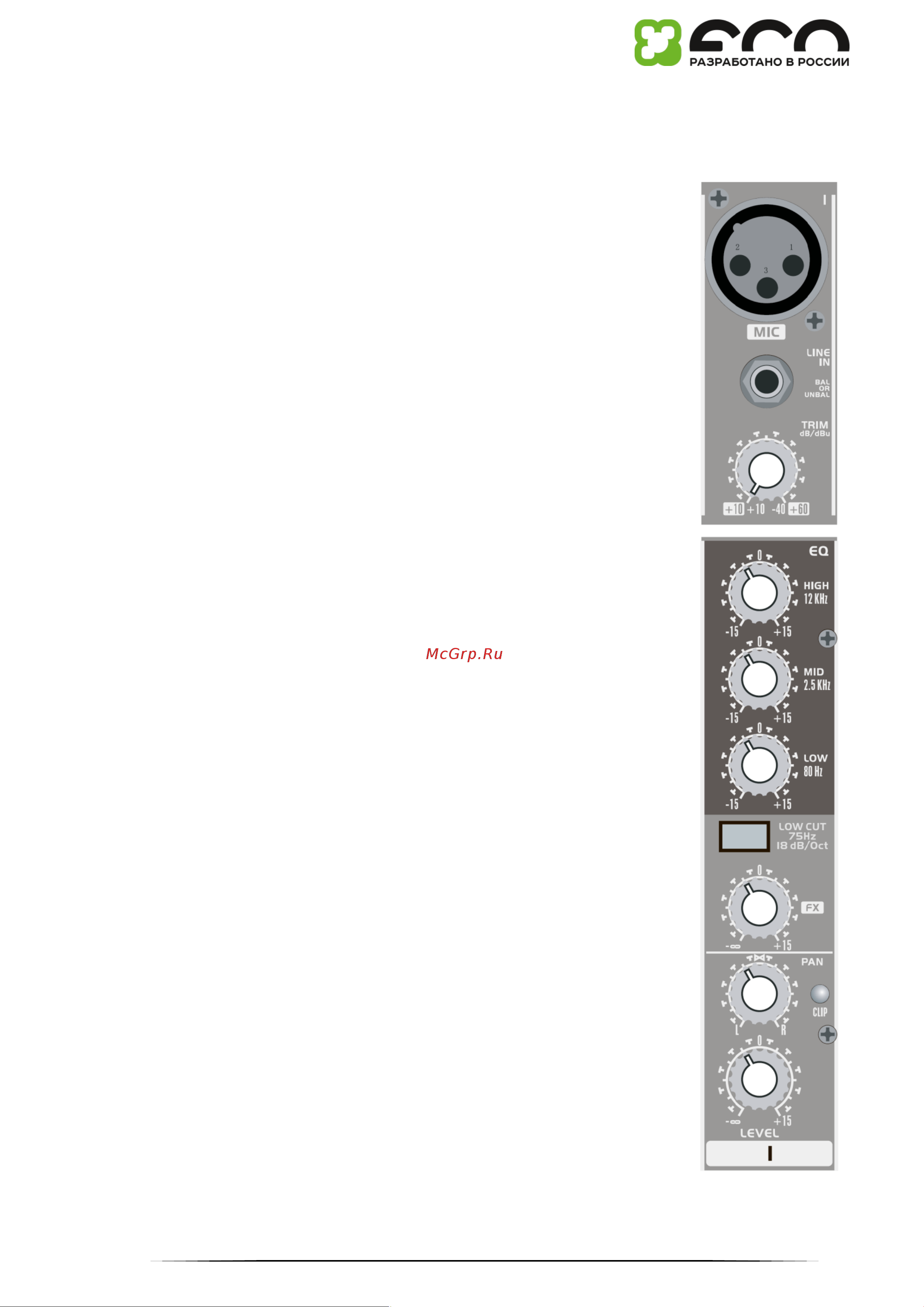

2.1 Монофонические каналы
MIC (микрофонный вход)
Каждый моноканал снабжён симметричным входом с разъёмом XLR и включателем
фантомного питания +48 В, которое используется при подключении конденсаторных
микрофонов. Используемые микрофонные предусилители отличаются низким уровнем шумов
и искажений, сравнимым с дорогостоящими внешними предусилителями.
Во избежание громкого резкого звука перед включением фантомного питания
приведите регулятор громкости канала в минимальное положение. Также обратите
внимание на инструкции в разделе 2.4 “Мастер-секция”.
LINE IN (линейный вход)
Каждый моноканал также снабжён симметричным линейным входом с разъёмом ¼” TRS. К
данному входу также могут подключаться источники несимметричного сигнала (с
моноразъёмами).
Обратите внимание, что к одному моноканалу может подключаться только одно
устройство — либо к микрофонному, либо к линейному входу. Подключение устройств к
двум входам одновременно не допускается!
TRIM (усиление входного сигнала)
Используя этот регулятор, вы можете выставить усиление входного сигнала. При подключении
или отключении источника сигнала всегда устанавливайте регулятор TRIM в крайнее левое
положение.
Шкала регулятора имеет два диапазона. Первый диапазон (от +10 до +60 дБ) относится к
микрофонному входу и отображает уровень усиления входного сигнала.
Второй диапазон (от -10 до +40 дБ) относится к линейному входу и отображает уровень его
чувствительности. Настройка чувствительности входа для стандартных источников сигнала
линейного уровня (-10 дБ или +4 дБu) выглядит следующим образом. Поверните регулятор
TRIM в крайнее левое положение. Подключите источник сигнала. Выставите регулятор TRIM
таким образом, чтобы индикатор CLIP, загорался лишь изредка.
EQ (эквалайзер)
Все моноканалы снабжены 3-полосным эквалайзером. Диапазон регулировки каждой полосы
находится в пределах от -15 до +15 дБ. В нейтральном положении эквалайзер неактивен.
Использование схемотехники «британских» эквалайзеров, которые применяются в лучших
микшерных консолях мира, обеспечивает неповторимое, узнаваемое тёплое звучание. В
отличие от обычных микшеров, пульты ECO UNIT-MIX используют эквалайзеры, не обладающие
такими негативными эффектами, как сдвиг фаз и ограничение динамики сигнала (даже в
крайних точках регулировки).
ВЧ- и НЧ-полосы являются обрезными фильтрами, повышающими или понижающими все
частоты выше или ниже частоты среза. Частота среза ВЧ-полосы — 12 кГц; частота среза НЧ-
полосы — 80 Гц. СЧ-полоса является узкополосным фильтром со средней частотой 2.5 кГц
LOW CUT (НЧ-фильтр)
Дополнительно моноканалы снабжены обрезным НЧ-фильтром (крутизна АЧХ — 18 дБ/октава,
75 Гц), предназначенным для удаления из сигнала нежелательных низкочастотных гармоник.
SEND FX (эффект-посыл)
Эффект-посыл позволяет транслировать сигнал с одного или более каналов на обработку
внешними эффектами (ревербераторами, линиями задержки, эффект-процессорами и т.п.).
Возврат обработанного сигнала обратно на микшер может выполняться через входы
вспомогательной шины AUX или входы основных каналов.
Эффект-посыл является моноканалом и имеет регулировку усиления до +15 дБ. В цепи
прохождения сигнала эффект-посыл является постфейдерным. Это значит, что его уровень
зависит от положения фейдера мастер-секции. В противном случае при выведении фейдера мастер-секции на -∞ сигнал со
вспомогательной шины оставался бы слышимым.
В моделях со встроенным эффект-процессором посыл скоммутирован напрямую на процессор.
