Русский-79

Русский

Контроль монитора через RS-232C

Этот монитор может управляться с помощью компьютера с портом RS-232C (обратного типа).

Например, некоторыми функциями, которыми можно управлять с помощью компьютера, являются:

• Включение или режим ожидания.

• Переключение между входными сигналами.

• Отключение звука ВКЛ. или ВЫКЛ.

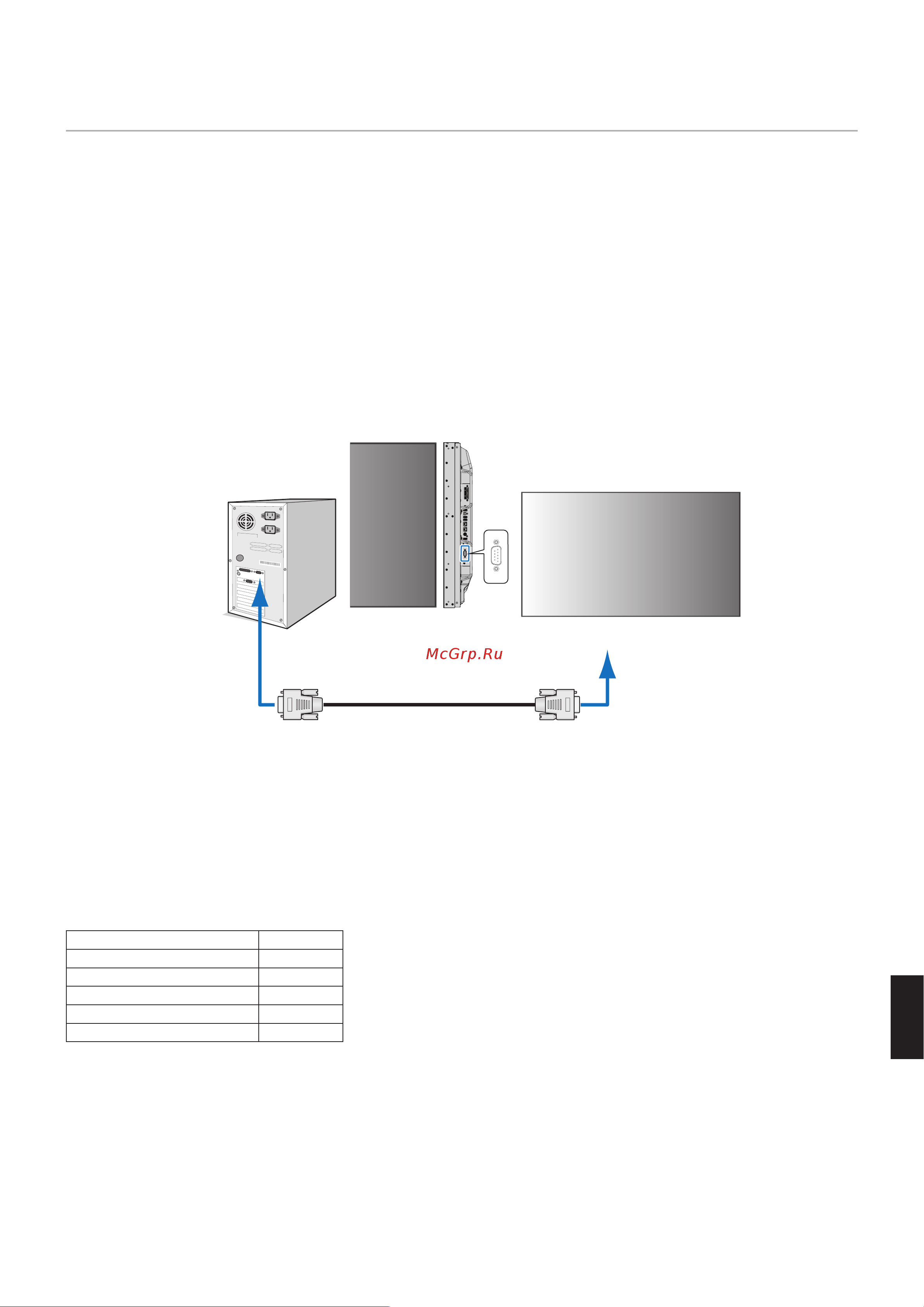

Подключение

Монитор + компьютер.

• Перед подключением компьютера к монитору отключите основное питание монитора.

• Сначала включите подключенный компьютер, затем основное питание монитора.

Если компьютер и монитор включаются в обратном порядке, COM-порт может не работать.

Кабель RS-232C

Компьютер

RS-232C

ПРИМЕЧАНИЕ.  • Если на компьютере установлен только 25-штырьковый последовательный порт, необходимо

использовать соответствующий адаптер.

Более подробную информацию вы можете получить, обратившись к поставщику.

• Порядок назначения выводов см. в разделе 2 «Вход/выход RS-232C» на стр. 80.

Для управления монитором при помощи команд, отправляемых с компьютера, подключенного по кабелю RS-232C,

используйте управляющую команду. Инструкции для управляющей команды можно найти на Графике управляющей

команды (см. стр. 76) или файл “External_Control.pdf”. См. стр. 98.

Интерфейс

ПРОТОКОЛ RS-232C

СКОРОСТЬ ПЕР. ДАННЫХ 9600 [б/с]

КОЛИЧЕСТВО БИТ ДАННЫХ 8 [бит]

ЧЕТНОСТЬ НЕ ФУНКЦ.

СТОПОВЫЙ БИТ 1 [бит]

УПРАВЛЕНИЕ ПОТОКОМ НЕ ФУНКЦ.

В этом мониторе используются строки RXD, TXD и GND для управления RS-232C.

Для интерфейса управления RS-232C необходимо использовать кабель противоположного типа («нуль-модемный»

кабель) (не входит в комплект).
