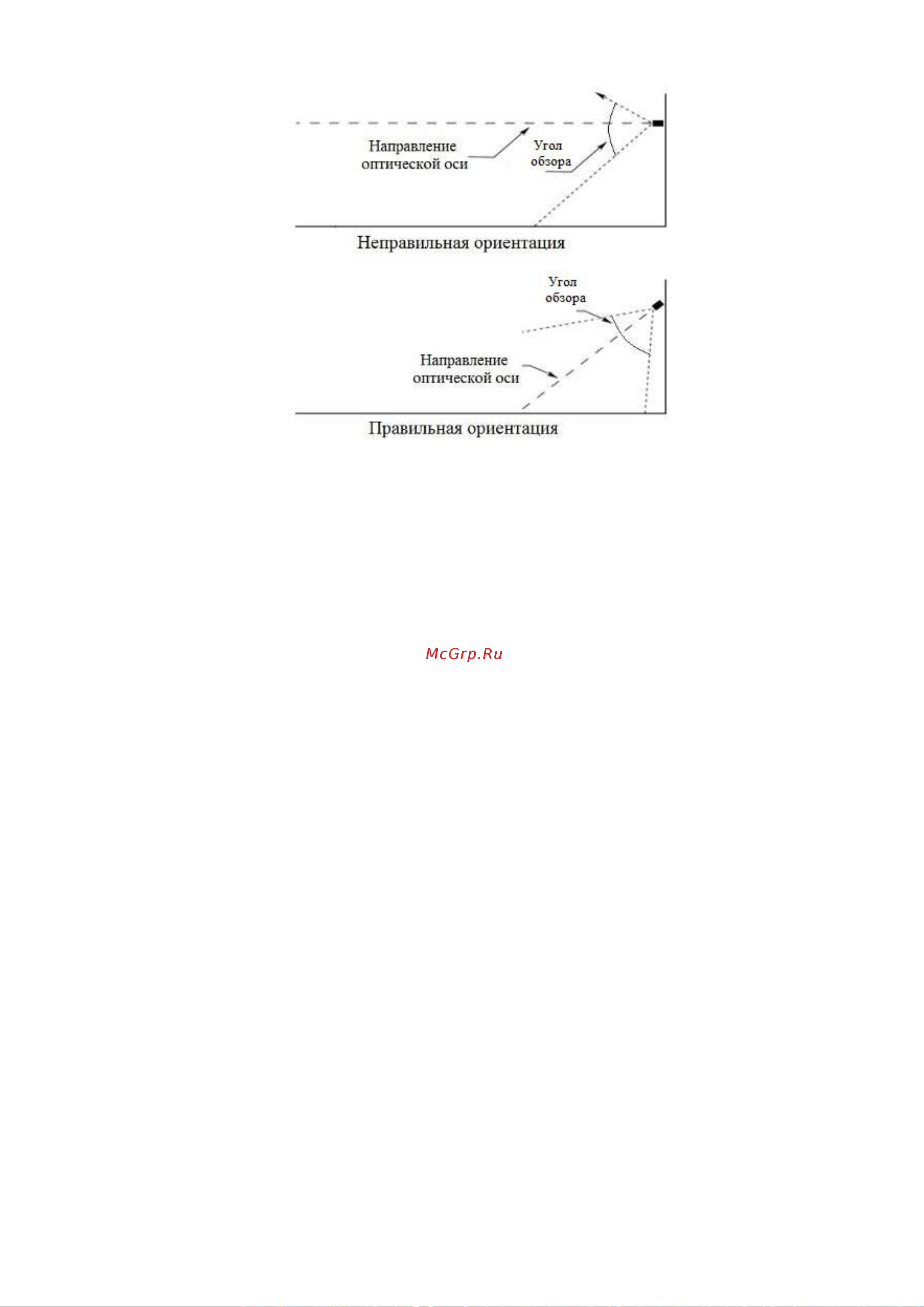

Рисунок 4 − Установка извещателя по отношению к горизонту

5.2 ПРОЦЕДУРА МОНТАЖА ИЗВЕЩАТЕЛЯ

Монтаж извещателя на объекте должен производиться в соответствии с утвержденным в

установленном порядке проектом размещения системы, в составе которой он используются.

Перед монтажом извещателя необходимо произвести внешний осмотр, особенно обратить

внимание на:

• отсутствие повреждений корпуса и оптических стекол;

• наличие средств уплотнения кабельных вводов и отсутствие их повреждений;

• наличие всех крепежных элементов (болтов, гаек, шайб) в соответствии с проектом

размещения извещателя на объекте;

• отсутствие повреждений клеммных зажимов;

• отсутствие повреждений заземляющих устройств.

Для установки и монтажа извещателя необходимо выполнить следующее:

• определить место установки и разметить место крепления, рис. 1 и 2;

• закрепить крепежно-юстировочное устройство на рабочем месте;

• установить извещатель на крепежно-юстировочное устройство;

• открутить 6 фиксирующих винтов и отделить заднюю крышку с платой коммутации от

корпуса извещателя, при этом отсоединить внутренний шлейф;

• произвести электрическое подключение в соответствии с п. 5.3;

• подключить защитное заземление. На задней крышке извещателя с внутренней и

наружной стороны расположены болты для подключения заземляющих проводников;

• перед установкой корпуса извещателя с основанием кабельного ввода, необходимо

подключить внутренний шлейф и положить силикагель (поставляется в комплекте) в

корпус, завернуть 6 фиксирующих винтов;

• повернуть

извещатель для

правильного нацеливания

на

контролируемую зону,

зафиксировать.

5.3 ЭЛЕКТРИЧЕСКИЙ МОНТАЖ И СХЕМЫ ПОДКЛЮЧЕНИЯ

5.3.1. Требования к проводам и кабелям.

При электромонтаже извещателя должны использоваться кабели с сечением проводов не

менее 0,75 мм

. Сечение проводов выбирается в зависимости от количества извещателей в

системе, напряжения питания в электросети и длины кабеля.
