5.3.2. Обеспечение влагозащищенности.

Для поглощения атмосферной влаги в корпус изделия при монтаже вкладывается

силикагель из комплекта поставки. Рекомендуется менять силикагель при каждом открывании

корпуса изделия, но не реже 1 раза в 3 года.

Максимальный срок эксплуатации силикагеля по ГОСТ 9.014-78 – не более 5 лет.

5.3.3. Процедура электрического монтажа.

В соответствии с ГОСТ 12.2.007.0-75 извещатель относится к классу защиты – III.

Корпус извещателя оборудован двумя отверстиями для кабельных вводов с резьбой

М20х1,5.

Извещатель может комплектоваться различными видами кабельных вводов, обозначенных

в таблице 4.

При электромонтаже извещателя должна соблюдаться следующая процедура:

Все внешние провода подводятся к извещателю через внутреннее клеммное отделение,

являющееся составной частью извещателя. Для подключения используются винтовые клеммы

для проводов сечением от 0,08 мм

до 2,5 мм

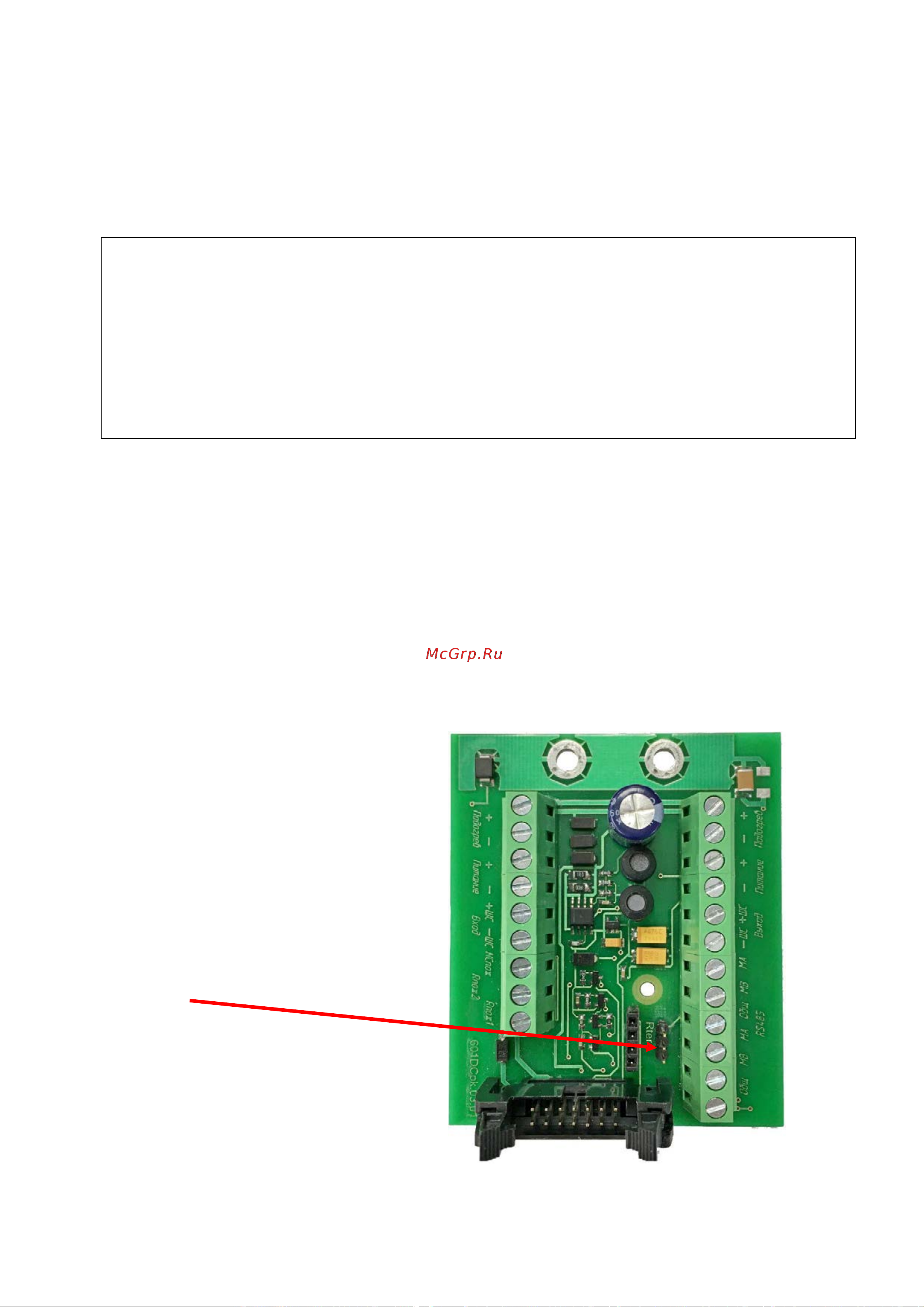

На рис. 5 показана плата коммутации с клеммными контактами, расположенная внутри

клеммного отделения извещателя. На рис. 6. показана схема клеммных контактов.

Джампер

«Согласующий резистор

линии RS-485»

Рисунок 5 − Клеммная плата извещателя

ВНИМАНИЕ!!!

Объем силикагеля рассчитан только для поглощения атмосферной влаги.

При проведении монтажных, наладочных или других работ принять меры, чтобы в корпус

изделия не попала вода, снег или частицы льда. Изделие перед закрытием

должно быть сухим.

Ответственность за отсутствие воды (снега, льда) в корпусе, а также за обеспечение

герметичности при установке кабельных вводов и открывающихся крышек изделия несет

монтажно-наладочная организация.
