12

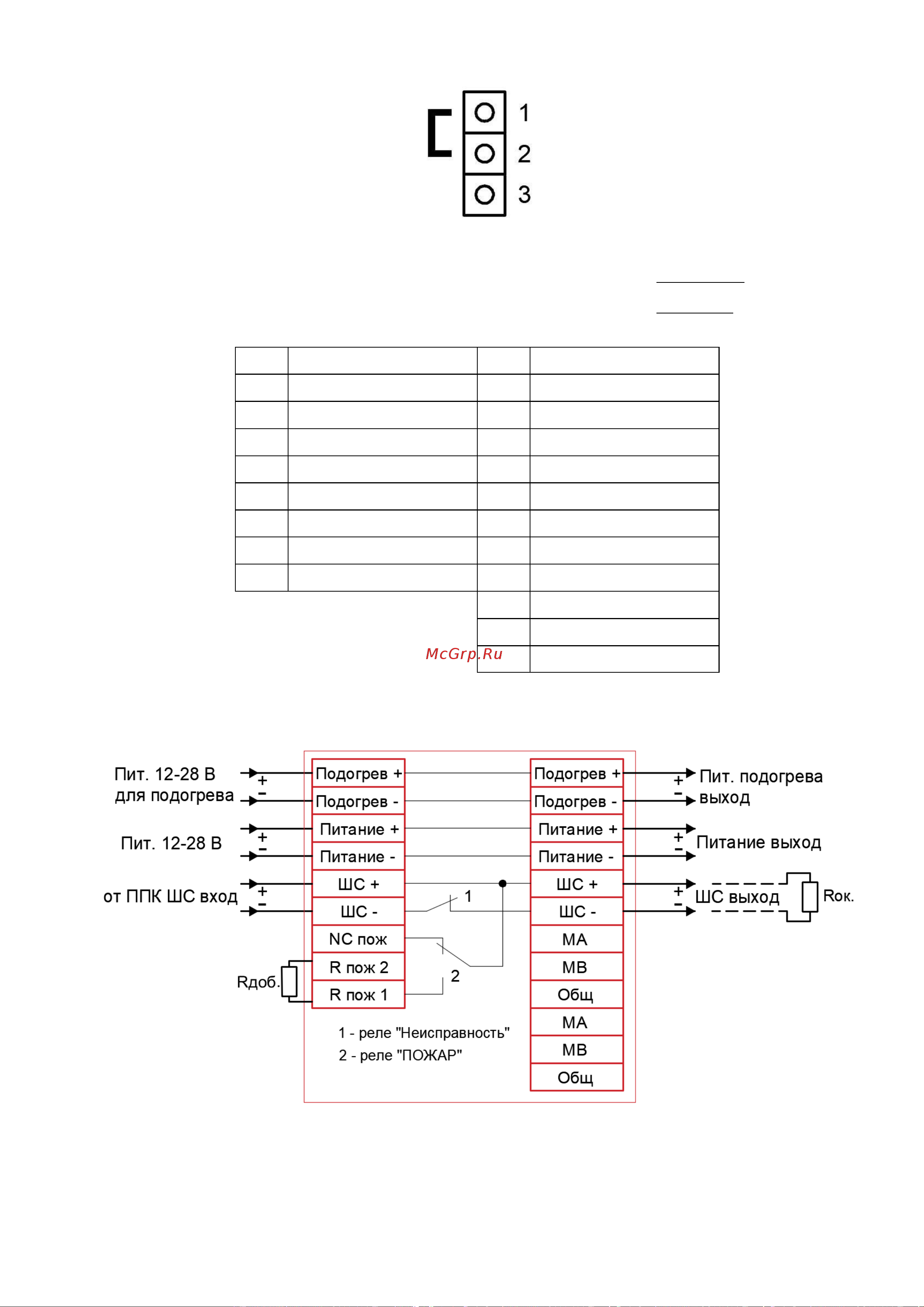

Рисунок 6 – Установка джампера согласующего резистора
Перемычка в положении «1-2» – согласующий резистор подключен.
Перемычка в положении «2-3» – согласующий резистор отключен.
1
Пит. подогрева +
10
Пит. подогрева +
2
Пит. подогрева –
11
Пит. подогрева –
3
Пит. извещателя +
12
Пит. извещателя +
4
Пит. извещателя –
13
Пит. извещателя –
5
вход ШС +
14
выход ШС +
6
вход ШС –
15
выход ШС –
7
NC пож
16
МА
8
Rпож.2
17
МВ
9
Rпож.1
18
Общ
19
МА
20
МВ
21
Общ
Рисунок 7 − Схема клеммных контактов
Рисунок 8 − Схема подключения с использованием режима «НЕИСПРАВНОСТЬ»
