12
для проводов сечением от 0,08 мм
2
до 2,5 мм
2
.

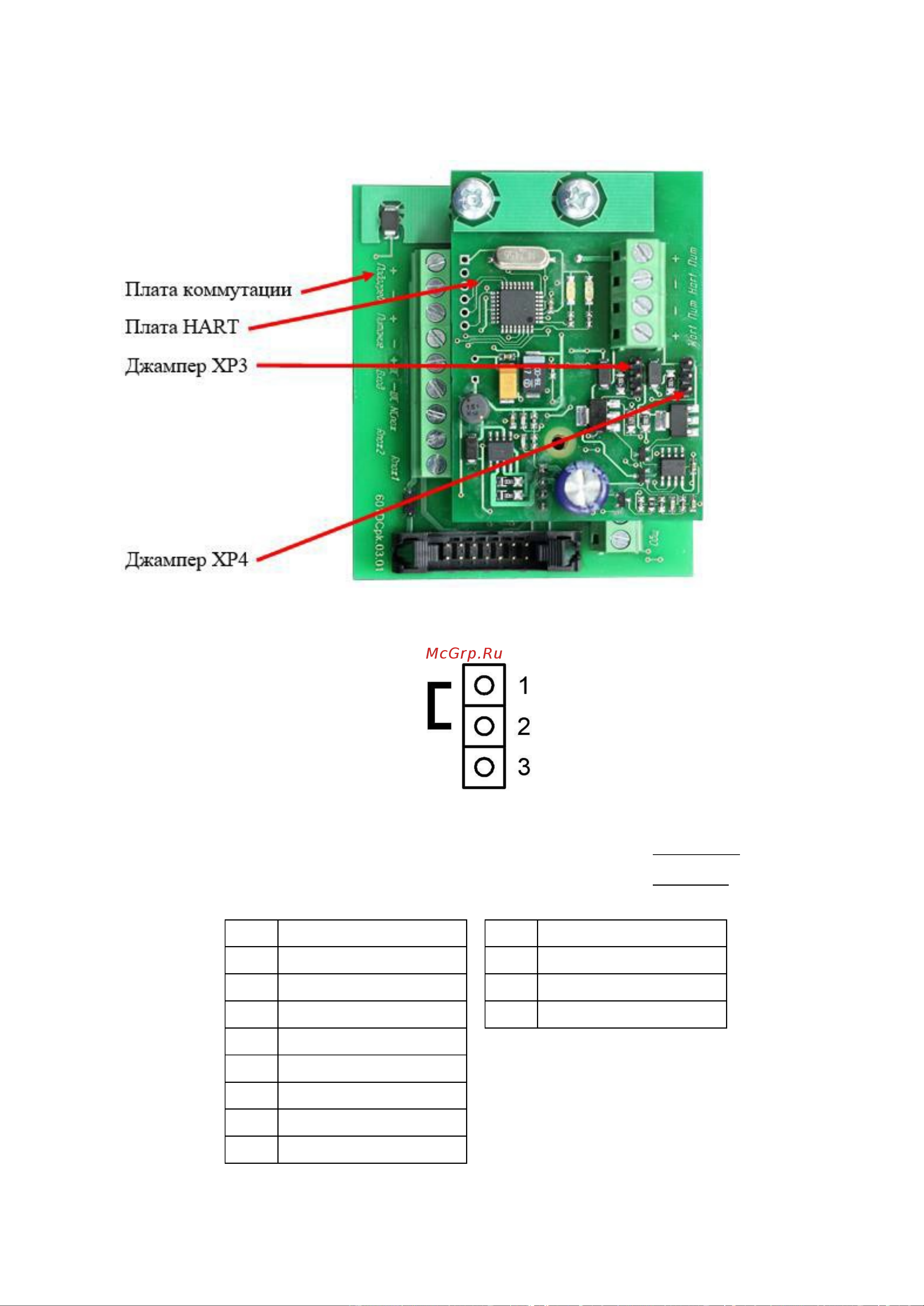

На рис. 5 показана плата коммутации с клеммными контактами, расположенная внутри
клеммного отделения извещателя. На рис. 7 показана схема клеммных контактов.
Рисунок 5 − Клеммная плата извещателя
Рисунок 6 – Установка джампера согласующего резистора
Перемычка в положении «1-2» – согласующий резистор подключен.
Перемычка в положении «2-3» – согласующий резистор отключен.
Рисунок 7 − Схема клеммных контактов
10
+ Питание
11
– 4-20мА (-HART)
12
– Питание
13
+ 4-20мА (+HART)
1
Пит. подогрева +
2
Пит. подогрева –
3
Пит. извещателя +
4
Пит. извещателя –
5
вход ШС +
6
вход ШС –
7
NCпож.
8
Rпож.2
9
Rпож.1
