Спектрон 804 Exd S Н HART [5/23] Общая информация по применению
![Спектрон 804 Exd S Н HART [5/23] Общая информация по применению](/views2/1874734/page5/bg5.png)
5
Температурный диапазон, ºС
с подогревом
–70 ÷ +90
(+135ºС
кратковременно)
без подогрева
–55 ÷ +90
(+135ºС
кратковременно)
Степень защиты оболочкой, IP
66/68
Климатическое исполнение
УХЛ1, ОМ1
Масса, не более, кг
Спектрон-804-Exd-М/H-HART
5.5
Спектрон-804-Exd-А-HART
3.5
* – заводская установка

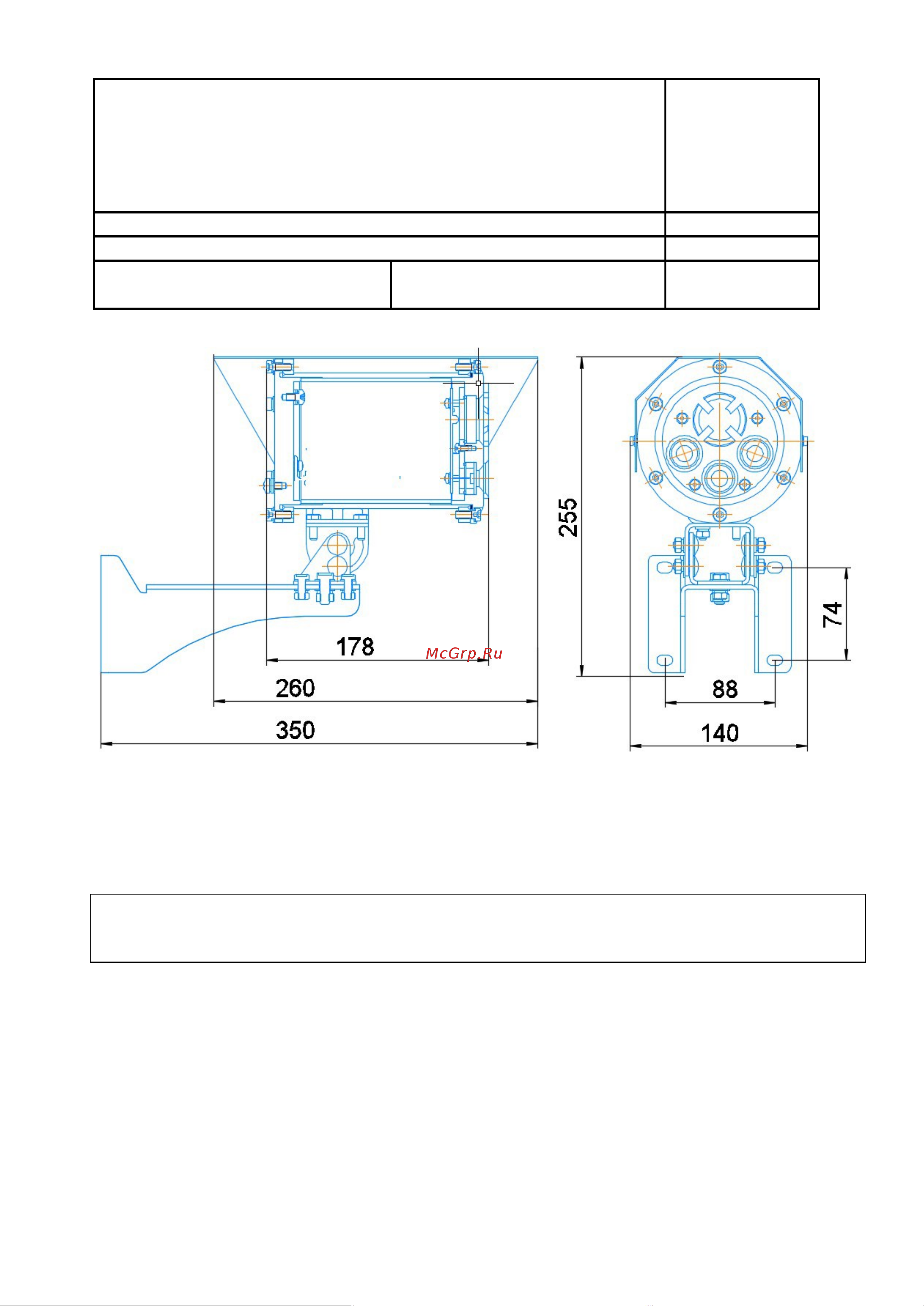

Рисунок 1 − Габаритные размеры извещателя Спектрон-804-Exd-М/H-А-HART
3. ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ
3.1 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Извещатель представляет собой автоматическое оптоэлектронное устройство, которое
предназначено для обнаружения возгораний по инфракрасному излучению пламени,
формирования и передачи сигнала в аппаратуру технических средств оповещения, пожарной
сигнализации и управления пожаротушением.
Принцип работы извещателя состоит в том, что ИК-излучение воздействует на 4 ИК-
датчика, которые преобразует излучение в электрический сигнал. После обработки сигнала по
алгоритму, разработанному в «НПО Спектрон», принимается решение о переходе извещателя
в режим «ПОЖАР».
Для эксплуатации извещателя в области низких температур (ниже - 55 ºС) внутри имеется
встроенный термостат – устройство, которое с помощью нагревательных элементов, в
автоматическом режиме способно поддерживать внутри корпуса рабочую температуру.
ВНИМАНИЕ!
Переход извещателя из режима «ПОЖАР» в режим «ДЕЖУРНЫЙ» осуществляется путем
снятия напряжения на время не менее 10 сек.
