Спектрон 804 Exd S Н HART [6/23] Светодиодные индикаторы состояния
![Спектрон 804 Exd S Н HART [6/23] Светодиодные индикаторы состояния](/views2/1874734/page6/bg6.png)
6

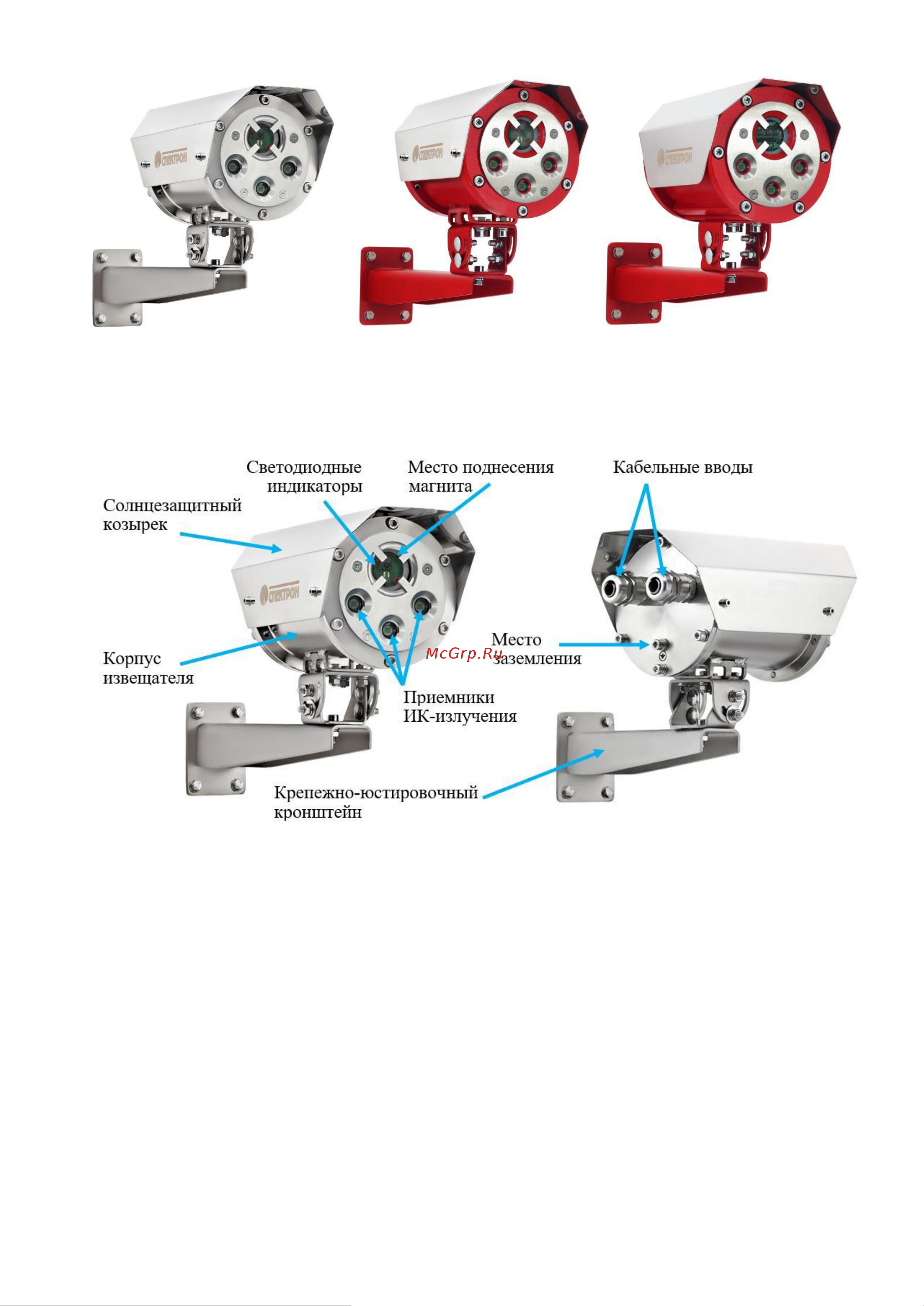

Рисунок 2 − Внешний вид извещателя.
Слева направо: Спектрон-804-Exd-S-Н-HART, Спектрон-804-Exd-S-М-HART,
Спектрон-804-Exd-S-А-HART.
Рисунок 3 − Внешний вид. Расположение основных компонентов
3.2 СВЕТОДИОДНЫЕ ИНДИКАТОРЫ СОСТОЯНИЯ
Текущее состояние извещателя отображается двумя светодиодными индикаторами разных
цветов:
•
Красный индикатор отображает режимы: «ДЕЖУРНЫЙ»,
«ПОЖАР»,
НЕИСПРАВНОСТЬ».
• Зеленый индикатор отображает предварительное обнаружение ИК излучений в рабочей
зоне извещателя.
Периодические вспышки или свечение зеленого индикатора сигнализируют о наличии в
зоне действия извещателя какого-то источника естественного или искусственного ИК
излучения, и не является обязательным признаком наличия пламени. Только после обработки
сигнала по специальному алгоритму извещатель определяет – является источник излучения
очагом пламени или это ложная помеха. При обнаружении пламени извещатель переходит в
режим «ПОЖАР», при этом индикатор красного цвета переключается в режим постоянного
свечения.
