ПРИЛОЖЕНИЕ А

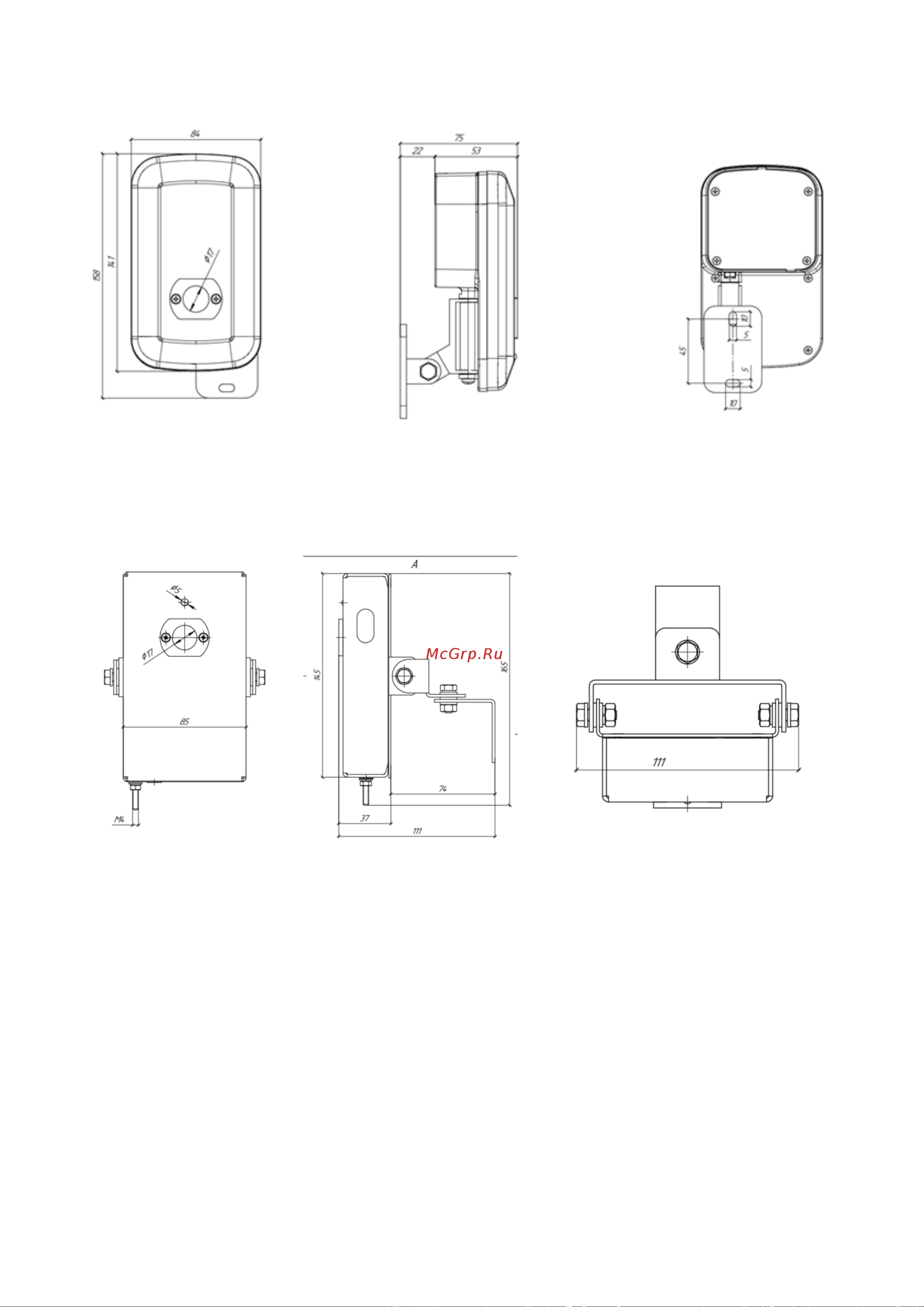

Рисунок А1 – Габаритные размеры Спектрон-801, -Exi, -801-Exm.
Рисунок А2 – Габаритные размеры Спектрон-801-М, -801-Н, -801-Exi-М, -801-Exi-Н,
-801-Exm-М, -801-Exm-Н
