18
ПРИЛОЖЕНИЕ Б

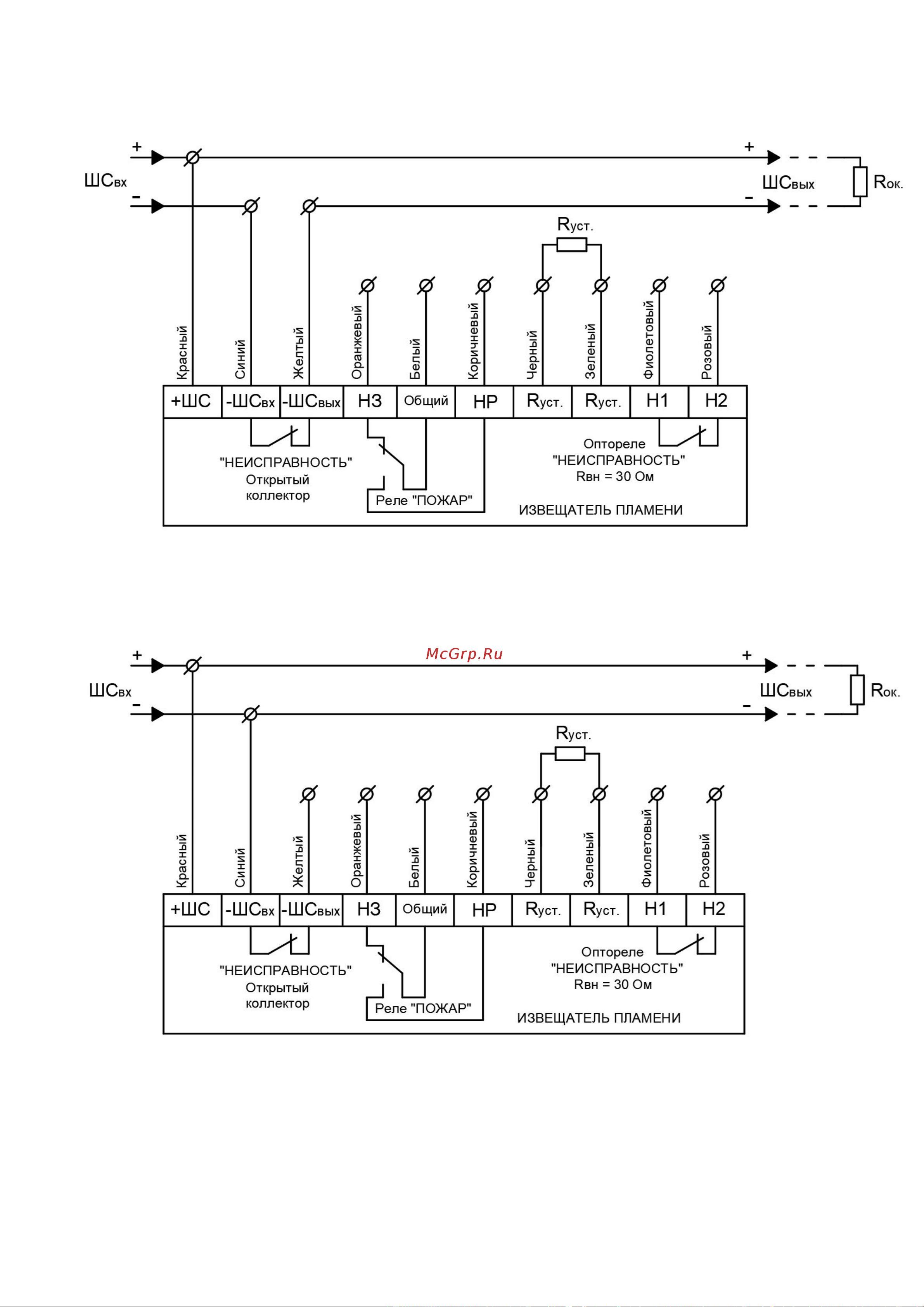

Рисунок Б1 – 2-х проводная схема подключения с использованием
режима «НЕИСПРАВНОСТЬ»
Рисунок Б2 – 2-х проводная схема подключения без использования
режима «НЕИСПРАВНОСТЬ»
