19

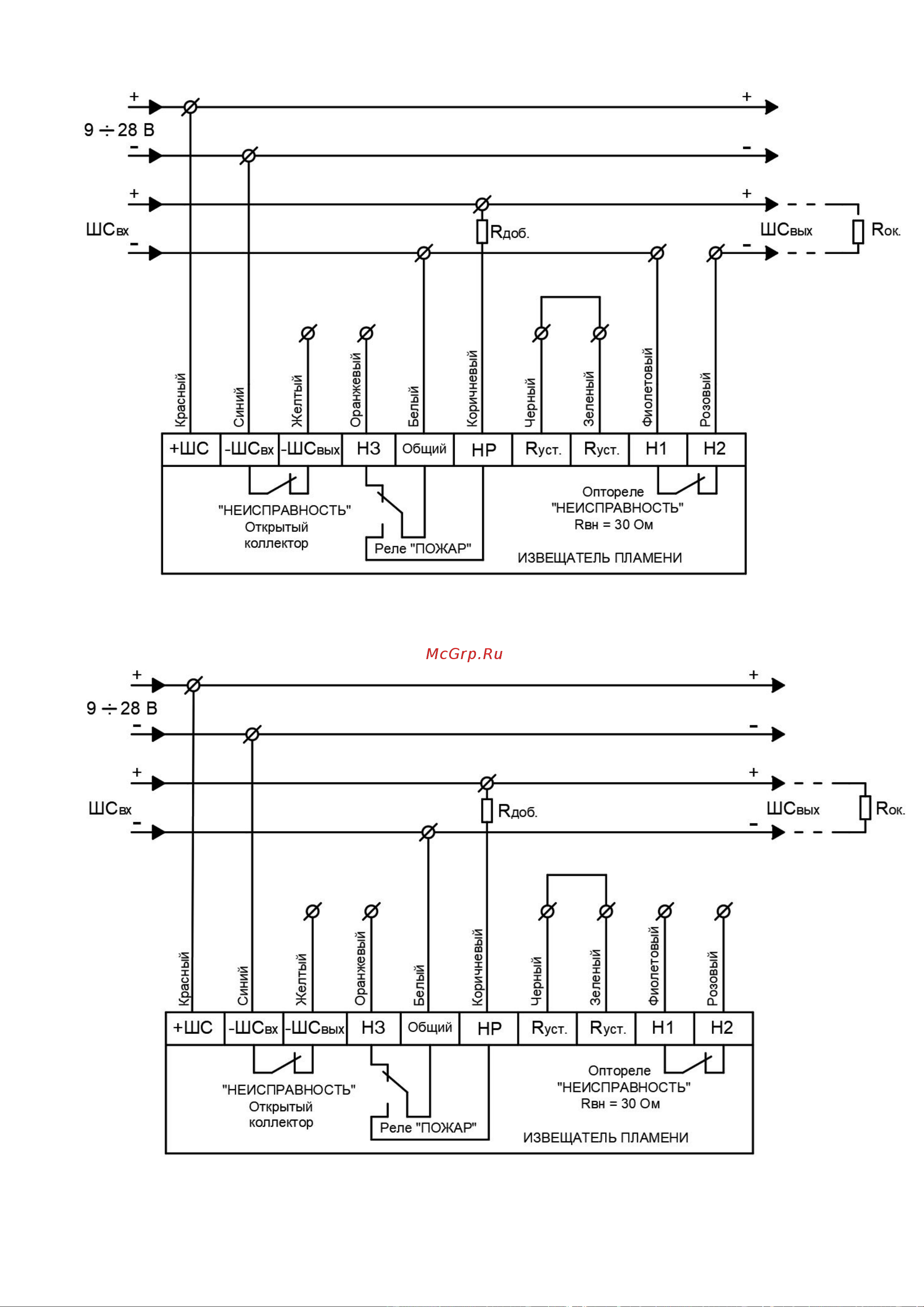

Рисунок Б3 – 4-х проводная схема подключения с использованием
режима «НЕИСПРАВНОСТЬ»
Рисунок Б4 – 4-х проводная схема подключения без использования
режима «НЕИСПРАВНОСТЬ»
