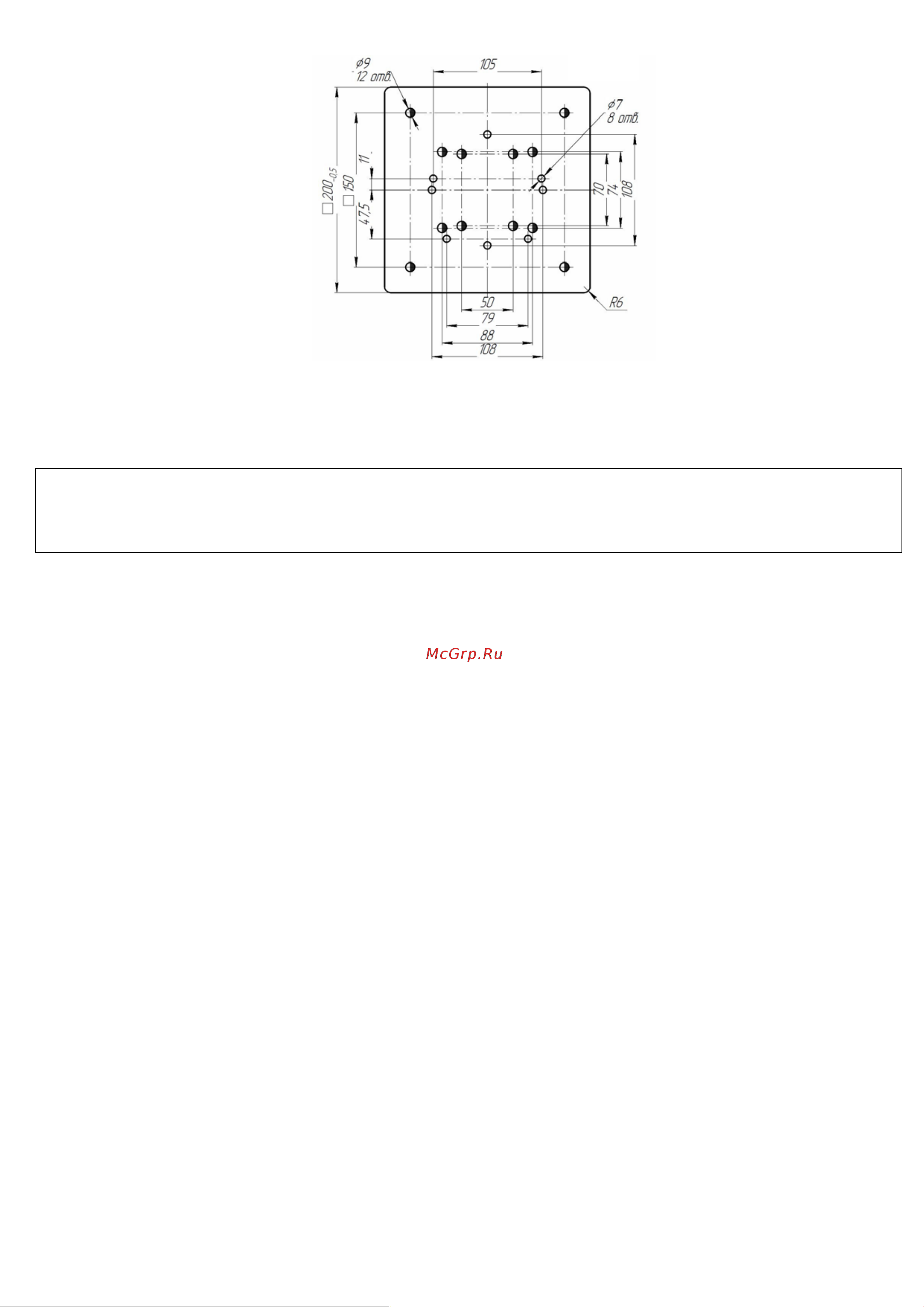

Рисунок 2 – Внешний вид и габаритные размеры установочной площадки

3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВНИМЕНИЕ!

Установка стойки выполняется с учетом требования п. 5.13 СП 484.1311500.2020.

Высота от уровня пола до органов управления и индикации должна составлять от 0,75 до 1,8м.

Установка стойки Спектрон-СП может производиться несколькими способами: бетонированием

резьбовыми шпильками, или анкерами.

3.1 Минимально рекомендуемые для монтажа инструменты

• перфоратор с бурами

• гаечные ключи рожковые

• уровень-линейка

• УШМ с отрезными дисками

• шлицевая отвёртка

• плоскогубцы

• рулетка

3.2 При бетонировании

• На площадке выкапывается углубление 200х200х250 и убирается грунт;

• Закладывается, и бетонируются резьбовые шпильки на всю глубину;

• При помощи строительного уровня выравнивается в горизонтальной плоскости;

• Выжидается не менее 2-3 суток (в зависимости от, погодных условий и типа цемента);

• Надевается стойка на резьбовые шпильки, и притягивается гайками М12;

• Проверяется вертикальность стойки, при необходимости - регулируется подкладками под

основание.

3.3 При креплении анкерами

• Размечается место засверливания отверстие под анкера;

• Высверливаются отверстия в основании под анкера, куда будет крепиться стойка;

• Одевается основание стойки на анкера и притягивается гайками М12;

• Проверяется вертикальность стойки, при необходимости - регулируется подкладками под

основание.
