Кабельный ввод с одинарным уплотнением для монтажа кабеля в трубе

ШТУЦЕР-М-G1/2

ШТУЦЕР-Н-G1/2

кабельный ввод с резьбой М20х1,5 мм для кабеля в

трубной проводке G1/2, с проходным диаметром d=8-

12 мм

ШТУЦЕР-М-G3/4

ШТУЦЕР-Н-G3/4

кабельный ввод с резьбой М20х1,5 мм для кабеля в

трубной проводке G3/4, с проходным диаметром d=8-

12 мм

Заглушка

ЗАГЛУШКА-М

ЗАГЛУШКА-Н

заглушка для отверстий с резьбой М20х1,5 мм

КВБ – для монтажа бронированного кабеля

КВБ-2У – с двойным уплотнением для монтажа

бронированного кабеля

КВМ – для монтажа кабеля в металлорукаве

КВН – для монтажа открытого кабеля

ШТУЦЕР – для монтажа кабеля в трубе

ЗАГЛУШКА – для глушения свободных отверстий

под КВ

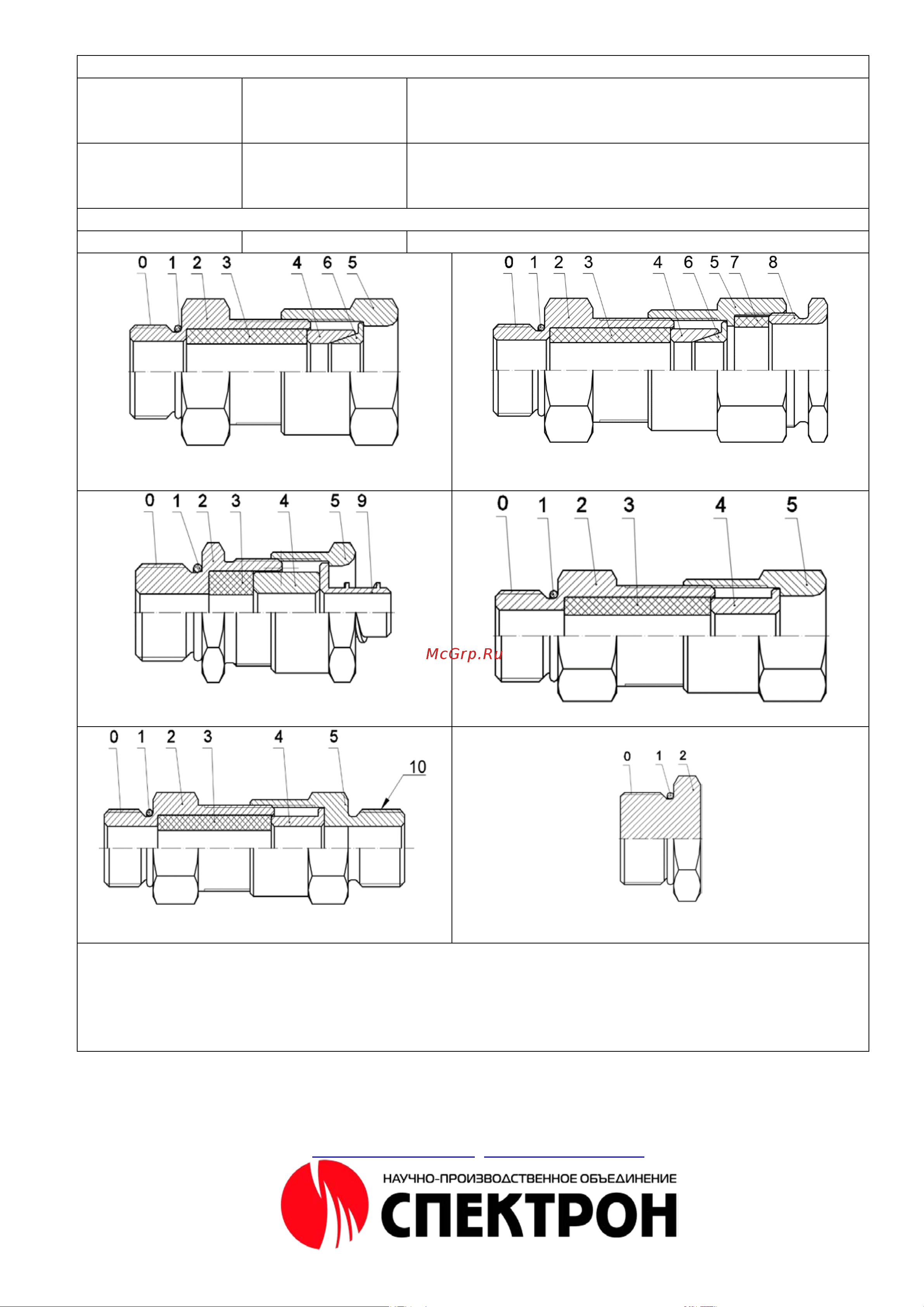

Рисунок В1 – Схема вводных устройств

0 – Присоединительная резьба; 1 – Кольцо уплотнительное; 2 – Корпус; 3 – Уплотнительная

втулка внутренней оболочки; 4 – Кольцо; 5 – Гайка накидная; 6 – Конус;

7 – Уплотнительная втулка внешней оболочки; 8 – Гайка прижимная; 9 – Штуцер для

металлорукава; 10 – Резьба для присоединения трубы.

АДРЕС ИЗГОТОВИТЕЛЯ

Россия, 623700, Свердловская обл., г. Березовский, ул. Ленина, 2Д.

т/ф. (343)379-07-95.

info@spectron-ops.ru, www.spectron-ops.ru
