ELEYUS GEMINI 1200 LED 70 BL [13/20] Инструкция по монтажу вытяжки

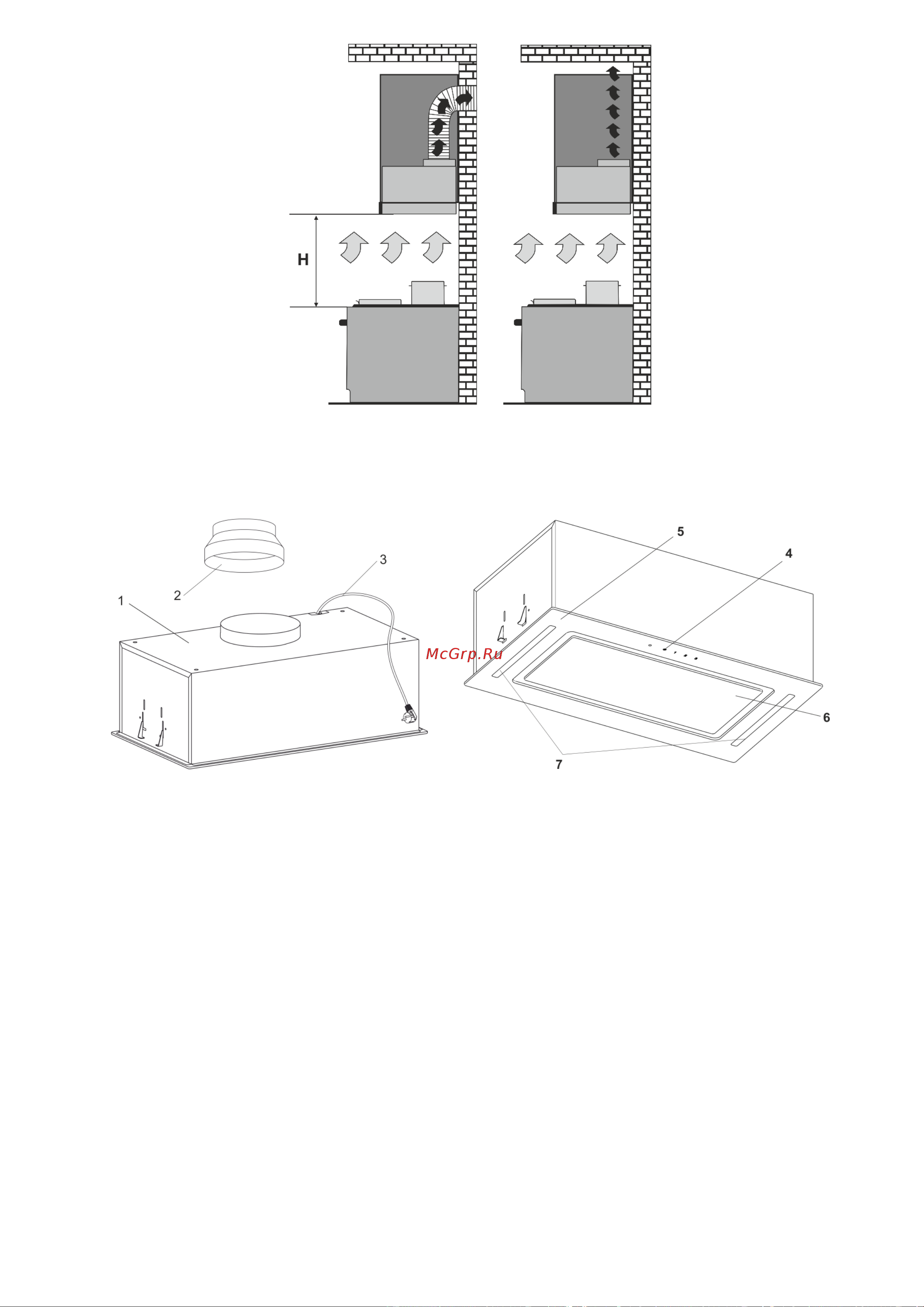

Рис.1 Рис.2

5.4 Вытяжка состоит из следующих составных частей (рис.3 / рис.3.1).

Рис.3 Рис.3.1

1 - корпус

2 - переходник патрубка (С Ø150 на Ø120)

3 - шнур электросети с заземлением

4 - переключатель режимов работы вытяжки (сенсор)

5 - декоративная панель (внешнее стекло)

6 - декоративная панель (внутреннее стекло)

7 - освещения (LED полоса)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установления вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Подключите вытяжку к электросети и проверьте все еѐ функции.

Напоминаем, что высота установки вытяжки над электроплитами должна быть не

меньше 650мм, а над газовыми - не меньше 750мм (рис.1).
