6.4 С учетом установленной высоты и условием прилегания вытяжки до дна нижней полки

навесной мебельного шкафа по ранее изготовленному бумажному шаблону разметьте и

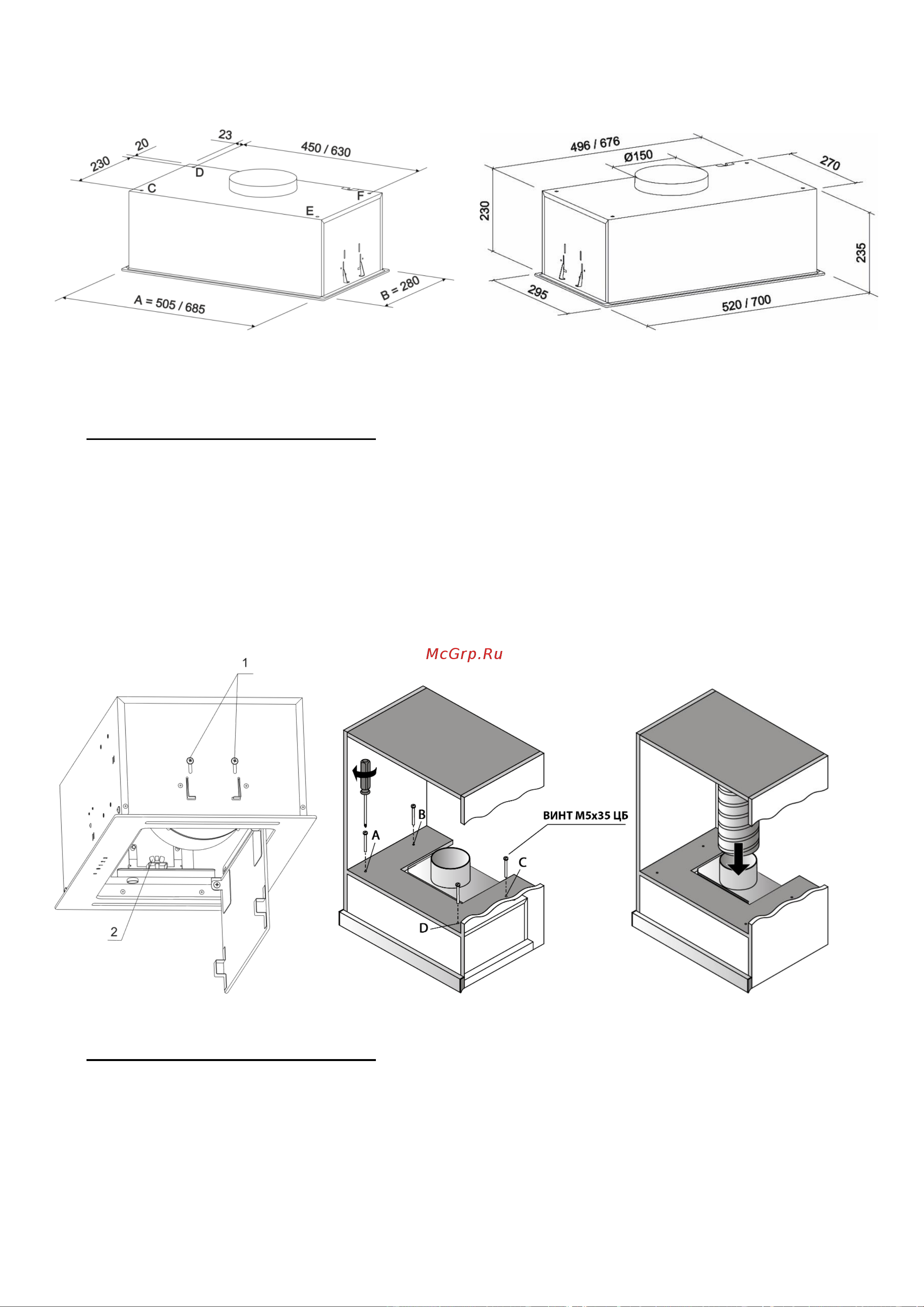

вырежьте прямоугольное отверстие согласно габарита АхB (рис.4) встроенной части вытяжки.

Pис. 4

6.5 Монтаж вытяжки ВАРИАНТ №1

6.5.1 Отверткой, отпустите с обеих сторон на 0,5 оборота четыре винта (позиция 1 рис.5).

После этого откройте внутреннее стекло и вытяните жироулавливающий алюминиевый фильтр.

6.5.2 Рукой, с обеих сторон, открутите на 5 оборотов (полностью не откручивать) гайку

барашковою (позиция 2 рис.5).

6.5.3 Вставьте вытяжку в прорезанное прямоугольное отверстие, слегка нажав упругие

зажимы (рис.5). Рукой, с обеих сторон, закрутите гайку барашковую (позиция 2 рис.5) до полного

прилегания вытяжки до дна нижней полке навесной мебельного шкафа.

6.5.4 Установите жироулавливающий алюминиевый фильтр, закройте внутреннее стекло.

Pис. 5 Рис. 5.1 Рис. 5.2

6.6 Монтаж вытяжки ВАРИАНТ №2

6.6.1 Изготовьте бумажный шаблон с координатами отверстий CDEF (рис.4), приложите

шаблон к полки мебельного гарнитура (рис. 5.1).

6.6.2 Наметьте и просверлите 4 отверстия сверлом Ø6мм.

6.6.3 Крепление вытяжки осуществляется 4 метрическими винтами М5х35, что вкручиваются

изнутри навесного шкафа в резьбовые гайки М5, приклепаны к верхней плоскости корпуса

вытяжки.
