РУССКИЙ
21
Начало работы
Подготовка
Основные функции
Поиск и устранение
неисправностей
Настройки
Прочие
Установите для параметра “COMP.”в меню настройки значение “SCART”. ( стр. 35 -
12
)
Установите для параметра “COMP.”в меню настройки значение “RGB”. ( стр. 35-
12
)
Для получения информации о совместимых входных сигналах обратитесь к разделу “Технические характеристики”.
(
стр. 58)
HDMI 1 HDMI 2
VIDEO
S-VIDEO
RS-232C
Y
R
SYNC
CB/PB
CR/PR
B
G
HDMI 1 HDMI 2
S-VIDEO
RS-232C
Y
R
VIDEO
SYNC
CB/PB
CR/PR
BG
Это устройство
Это устройство
К терминалам RGB-видеовхода
RGB-кабель видеосигнала
(продается отдельно)
DVD-проигрыватель для
европейского рынка
R(Красный)
B(Синий)
G(Зеленый)
(содержит
синхросигналы)
RGB-терминалы видеовыхода
Устройство оборудовано
RGB-выходом
SCART-терминал
Кабель SCART-RCA
(продается отдельно)
К входным терминалам
RGB-видеосигнала и
синхр.сигнала

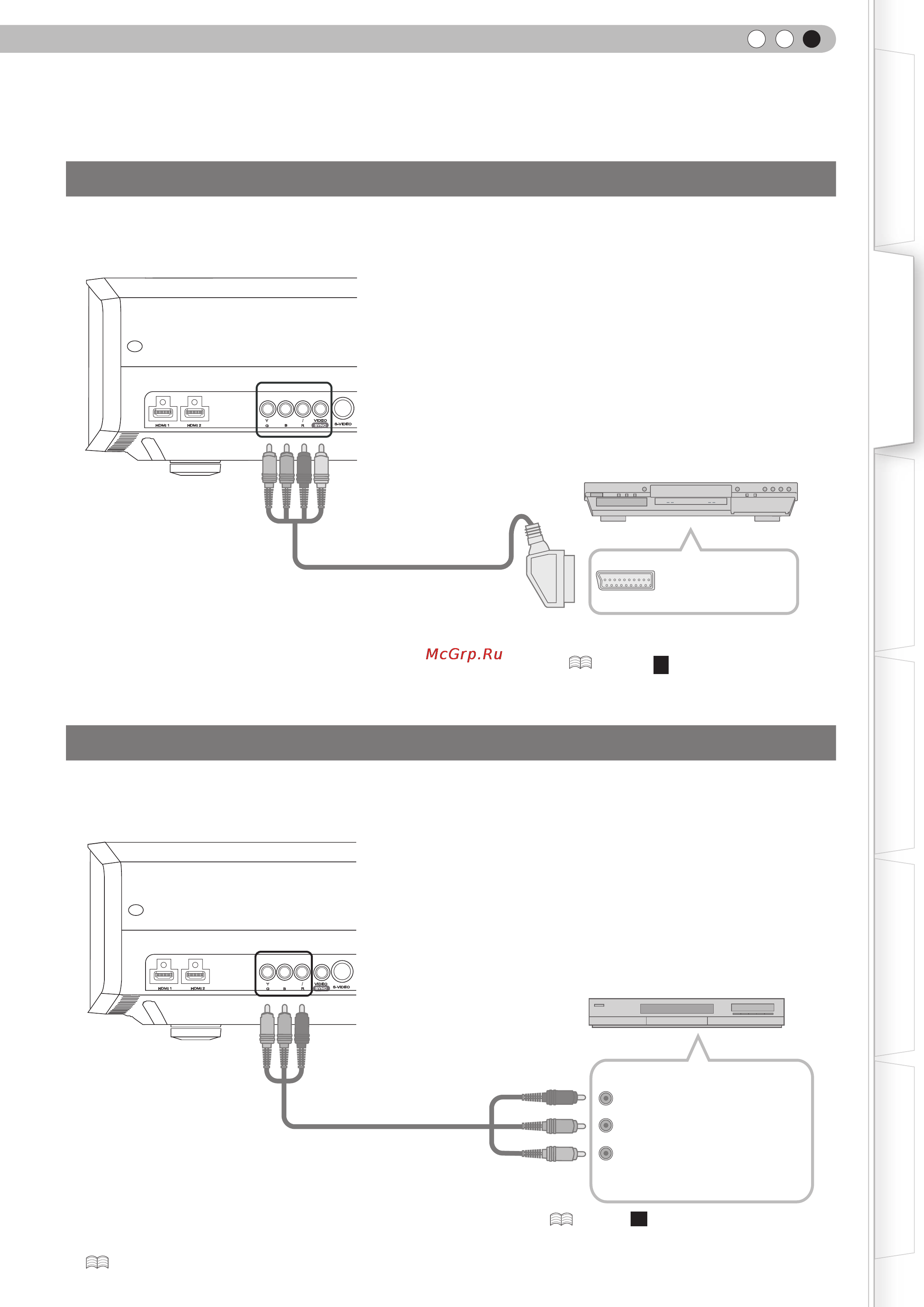

Подключение с помощью видеокабеля RGB
Подключение с помощью кабеля SCART-RCA
