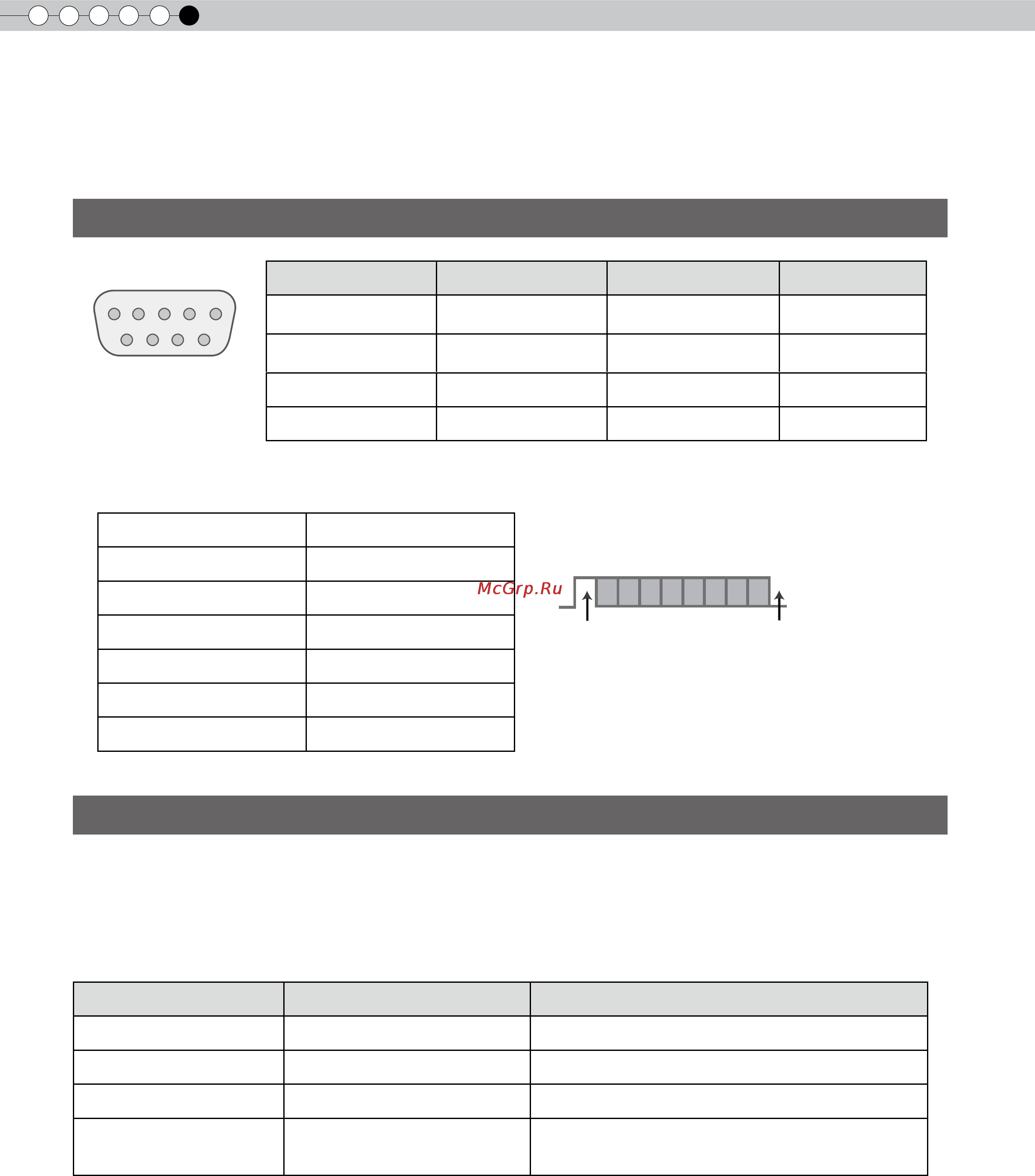

Interfaccia RS-232C
È possibile effettuare il controllo di questa unità tramite un computer, collegando un cavo incrociato RS-
232C (D-Sub a 9 poli).
Modalità Non sincrono
Lunghezza dei caratteri 8 bit
Parità Nessuna
Bit iniziale
1
Bit nale
1
Velocità dei dati
19200 bps
Formato dei dati Binario
Formato dei comandi
Il comando tra questo apparecchio e il computer consiste di “Intestazione”, “ID apparecchio”, “Comando”, “Data” e “Fine”.
● Intestazione (1 byte), ID apparecchio (2 byte), Comando (2 byte), Dati (n byte), Fine (1 byte)
■ Intestazione
Questo codice binario indica l’inizio della comunicazione.
Codice binario Tipo Descrizione
21
Comando operativo
PC→Q
uesto apparecchio
3F
Comando di riferimento
PC→Q
uesto apparecchio
40
Comando di risposta Questo apparecchio
→PC
06 ACK
Questo apparecchio
→PC
(Quando il comando viene accettato senza errore, ritorna al
PC)
■ ID apparecchio
Questo codice specica l’apparecchio. Il codice binario è ssato a “8901”.
Speciche RS-232C
N. Pin Segnale Funzione Direzione segnale
2 RxD Ricezione dati
PC→Q
uesto apparec-
chio
3 TxD Trasmissione dati
Questo apparecchio
→PC
5 GND Segnale terra
-
1,4,6 - 9
N/C
- -
Q
uesto apparecchio
Bit iniziale
● Il PC fa riferimento al controller come un personal computer.
D6 D7D4 D5D2 D3D0 D1
Bit nale
