JVC HV-36P38SUE [42/53] Подключение дополнительных устройств
![JVC HV-36P38SUE [42/53] Подключение дополнительных устройств](/views2/1087736/page42/bg2a.png)
40
HV-36P38SUE/32/28P37SUE / LCT1539-001A-U / Russian

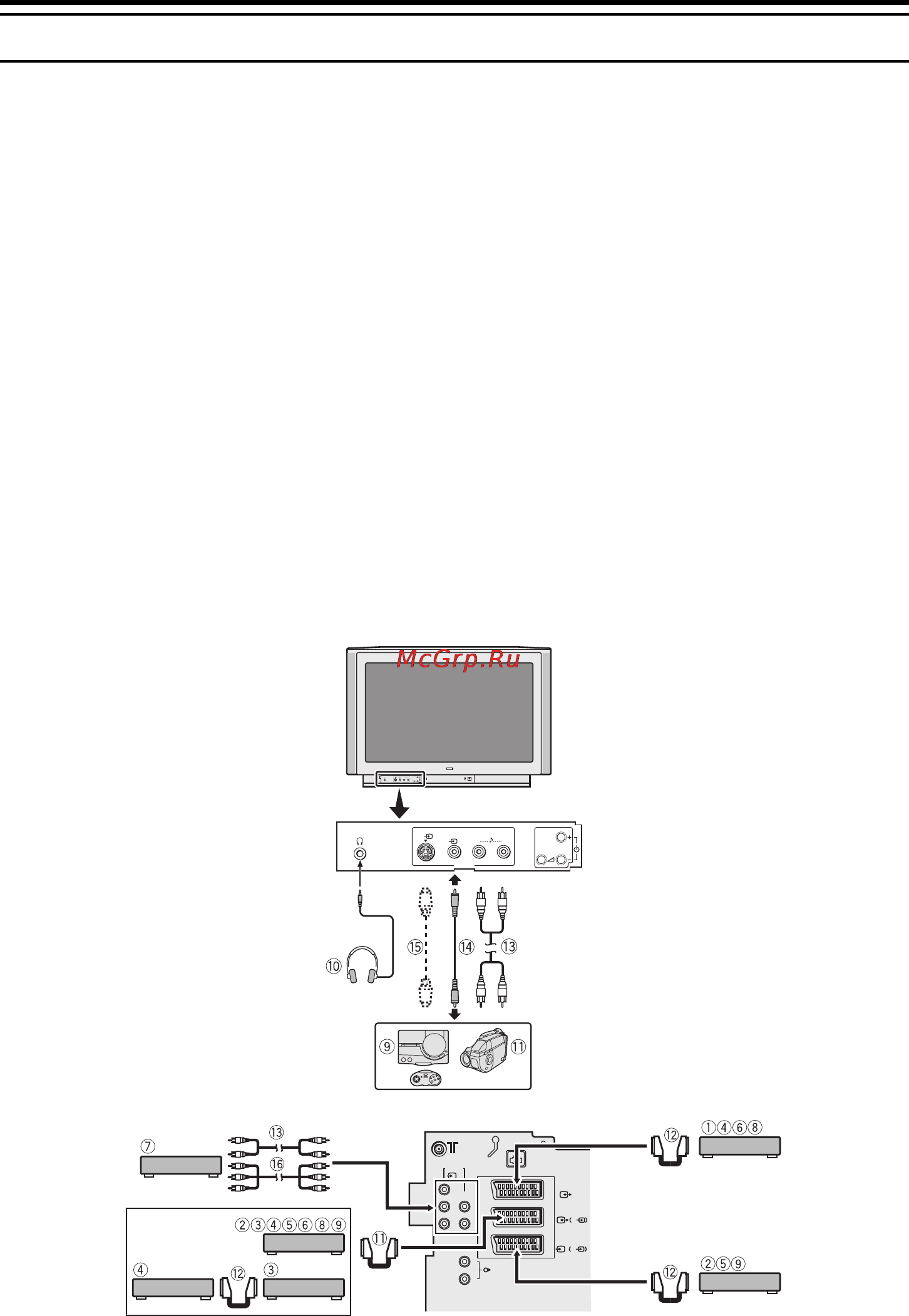

Подключение дополнительных устройств
Подсоединение внешних устройств
Подсоедините устройства к телевизору в
соответствии с приведенными схемами
соединений.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации внешних устройств.
Порядок подсоединения каждого
конкретного устройства может
отличаться от приведенного на схеме.
Помимо этого, для обеспечения
нормальной работы устройства может
потребоваться изменить параметры
установки данного устройства в
зависимости от метода соединения.
• Выключите все устройства, в т.ч.
телевизор.
• В разделе “Технические характеристики”
на странице 48 приведены подробные
сведения о соединительных разъемах
EXT. При подсоединении устройства, не
указанного на схеме соединений,
выберите соответствующий разъем EXT
в приведенной таблице.
• Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
1 ВКМ (полный видеосигнал)
2 ВКМ (полный видеосигнал/сигнал Ѕ-
ВИДЕО)
3 ВКМ, совместимый с T-V LINK (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
4 Decoder (Декодер)
5 Проигрыватель DVD (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
6 DVD проигрыватель (полный
видеосигнал/сигнал RGB)
7 DVD проигрыватель (компонентные
видеосигналы; Pr/Pb/Y)
8 ТВ игры (полный видеосигнал/сигнал
RGB)
9 ТВ игры (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
0 Головные телефоны
- Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО)
= Кабель SCART
~ Кабель аудиосигнала
! Кабель видеосигнала
@ Кабель сигнала Ѕ-ВИДЕО
# Кабель полного видеосигнала
EXT-1
EXT-
4
EXT-2
S
EXT-3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
R
P
L
S
EXT-5
R
P
L
S
EXT-5
Задняя панель телевизора
Передняя панель
телевизора
HV-36P38SUE
HV-36P38SUE_Rus.book Page 40 Friday, September 26, 2003 4:35 PM
