Подготовка телевизора к работе
Предостережение
Перед выполнением соединений выключите все устройства, в т.ч. телевизор.

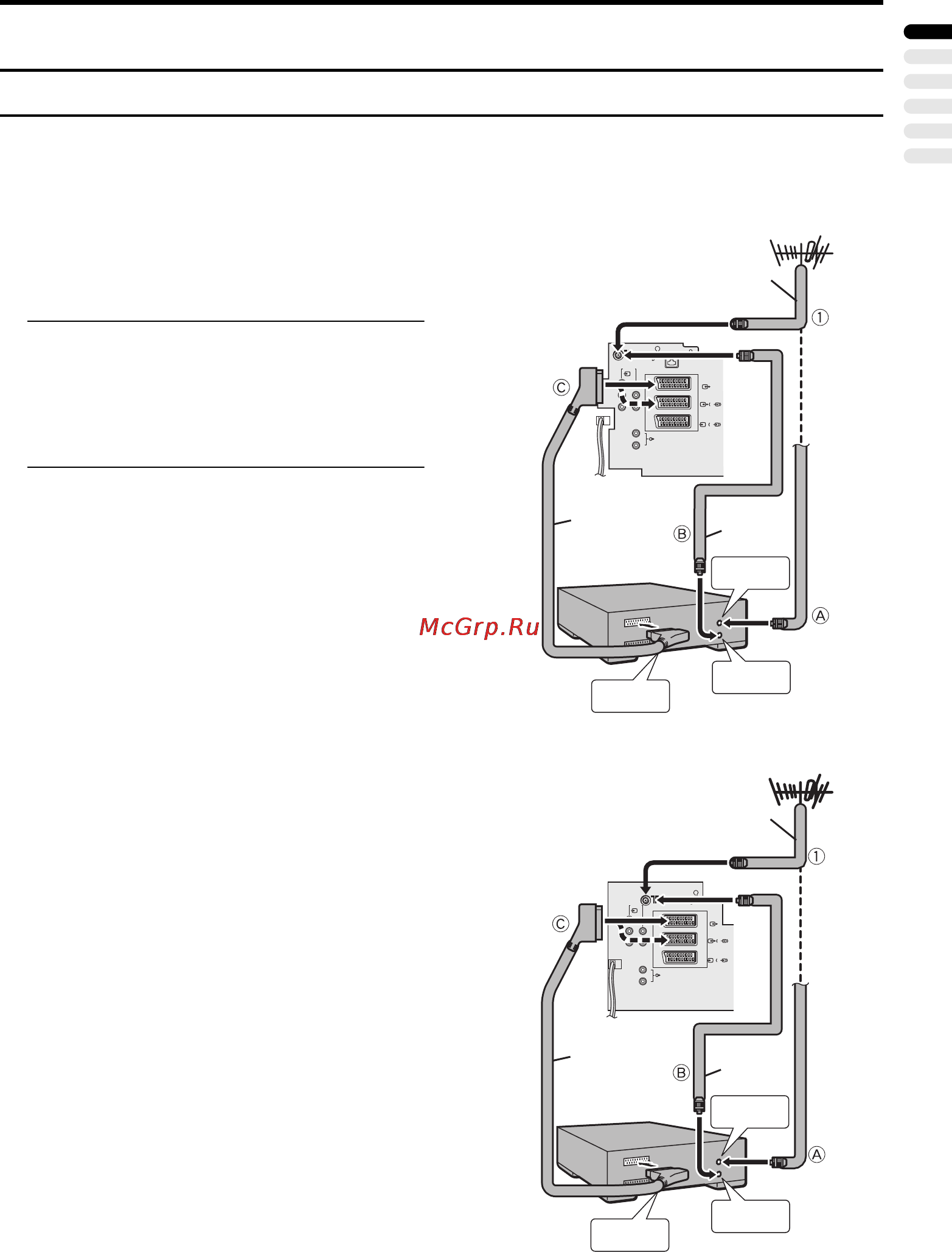

Подключение антенны и видеокассетного магнитофона (ВКМ)
Соединительные кабели к телевизору не прилагаются.
Дополнительные сведения приведены в инструкциях по эксплуатации подключаемых
устройств.
При подключении ВКМ
выполните A
AA
A
B
BB
B
C
CC
C.
Если Вы не подключаете ВКМ,
выполните 1
11
1.
Для использования функций T-V LINK,
ВКМ, совместимый с T-V LINK, должен
быть подключен к терминалу EXT-2 на
телевизоре. Подробная информация о
функциях T-V LINK приведена в разделе
ФУНКЦИИ T-V LINK” на странице 9.
Просмотр записи с видеомагнитофона
возможен без выполнения соединения
C. Подробные сведения приводятся в
инструкции по эксплуатации
видеомагнитофона.
Перед подключением дополнительных
внешних устройств, просим
ознакомиться с содержанием раздела
Подсоединение внешних устройств
на странице 40.
Для подключения дополнительной
аудиоаппаратуры см. раздел
Подключение акустических колонок/
усилителяна странице 42.
При подключении декодера к ВКМ,
совместимому с T-V LINK, установите
функцию ДЕКОДЕР (EXT-2) в
положение ВКЛ.. См. раздел
ДЕКОДЕР (EXT-2)” на странице 36. В
противном случае Вы не сможете
просматривать закодированные
каналы.
EXT-1
EXT-
4
EXT-2
S
EXT-3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
Коаксиальный
кабель
75 Ом
21-штырьковый
кабель SCART
Задняя панель
телевизора
Коаксиальный
кабель 75 Ом
Разъем
AV IN/OUT
К выводу
антенны
К вводу
антенны
ВКМ
Антенна
EXT-1
EXT-
4
EXT-2
S
EXT-3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
Коаксиальный
кабель
75 Ом
21-штырьковый
кабель SCART
Задняя панель
телевизора
Коаксиальный
кабель 75 Ом
Разъем
AV IN/OUT
К выводу
антенны
К вводу
антенны
Антенна
HV-36P38SUE
HV-32P37SUE/HV-28P37SUE
ВКМ
