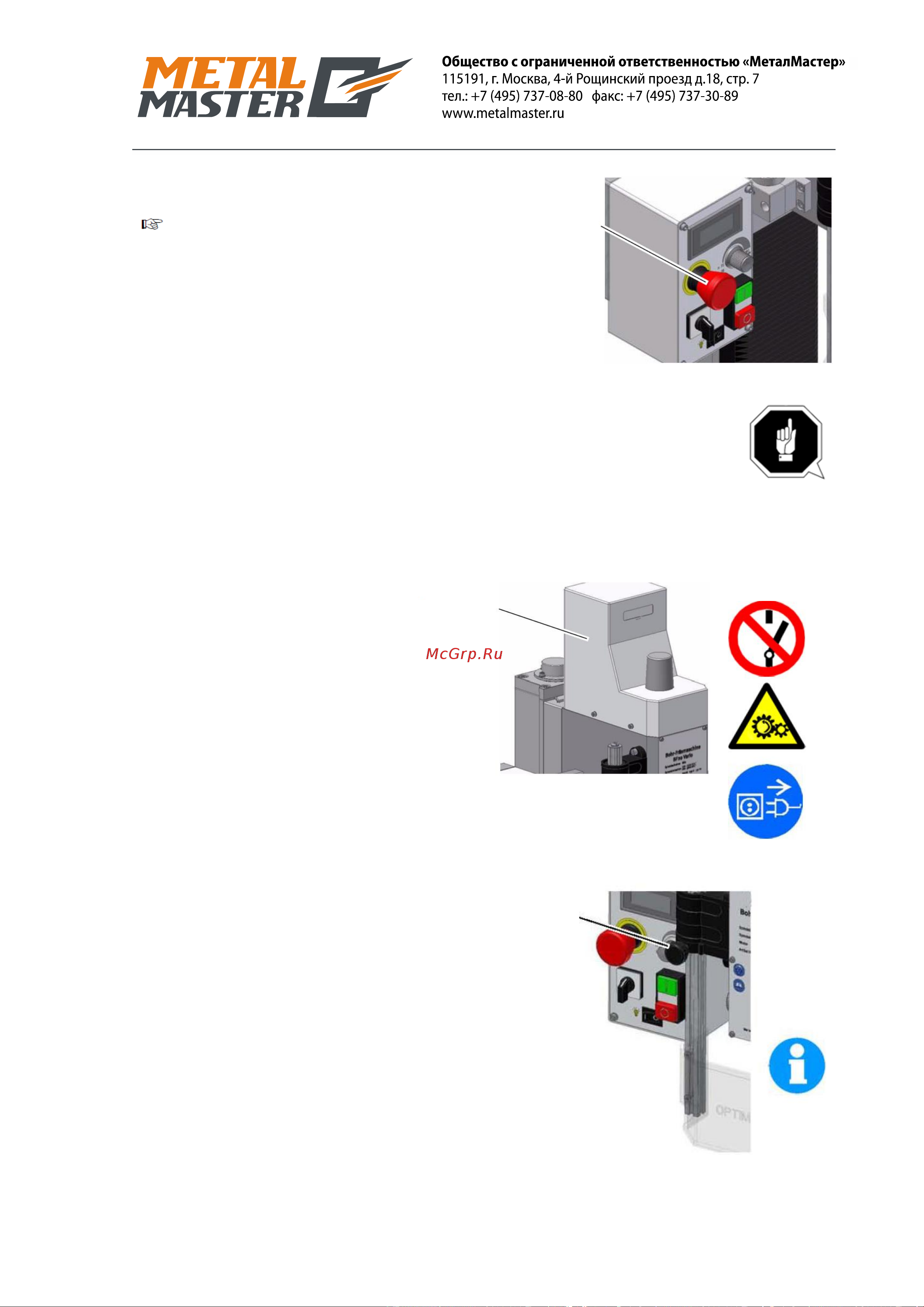

Страница 14
1.8.1 Кнопка АВАРИЙНОЙ ОСТАНОВКИ
Кнопка АВАРИЙНОЙ ОСТАНОВКИ
выключает сверлильно-фрезерный станок.
См. «Включение сверлильно-фрезерного
станка» на стр. 28.
Рис. 1-1: Кнопка АВАРИЙНОЙ ОСТАНОВКИ
ВНИМАНИЕ!
Кнопка АВАРИЙНОЙ ОСТАНОВКИ немедленно выключает сверлильно-
фрезерный станок. Нажимайте кнопку АВАРИЙНОЙ ОСТАНОВКИ только
в случае опасности! Если нажимать кнопку для остановки сверлильно-
фрезерного станка в обычных ситуациях, возможно повреждение
инструментов или заготовок.
Чтобы перезапустить станок после нажатия кнопки, поверните ее вправо.
1.8.2 Защитная крышка
Сверлильно-фрезерная головка
оснащена защитной крышкой.
ПРЕДУПРЕЖДЕНИЕ!
Снимать защитную крышку
разрешается только после
отключения силового кабеля
станка от сети электропитания.
Рис. 1-2: защитная крышка
1.8.3 Отключающее защитное оборудование
Перед началом работы отрегулируйте
защитное оборудование до правильной
высоты.
Для этого снимите стопорный винт,
отрегулируйте до необходимой высоты и
снова затяните стопорный винт.
В крепление защиты шпинделя встроено реле,
которое отслеживает, закрыта ли крышка.
ИНФОРМАЦИЯ
Станок невозможно запустить, если защита
сверлильного патрона не закрыта.
Рис. 1-3: Отключающее защитное
оборудование
Кнопка
АВАРИЙНОЙ
ОСТАНОВКИ
Защитная
крышка
Стопорный
винт
