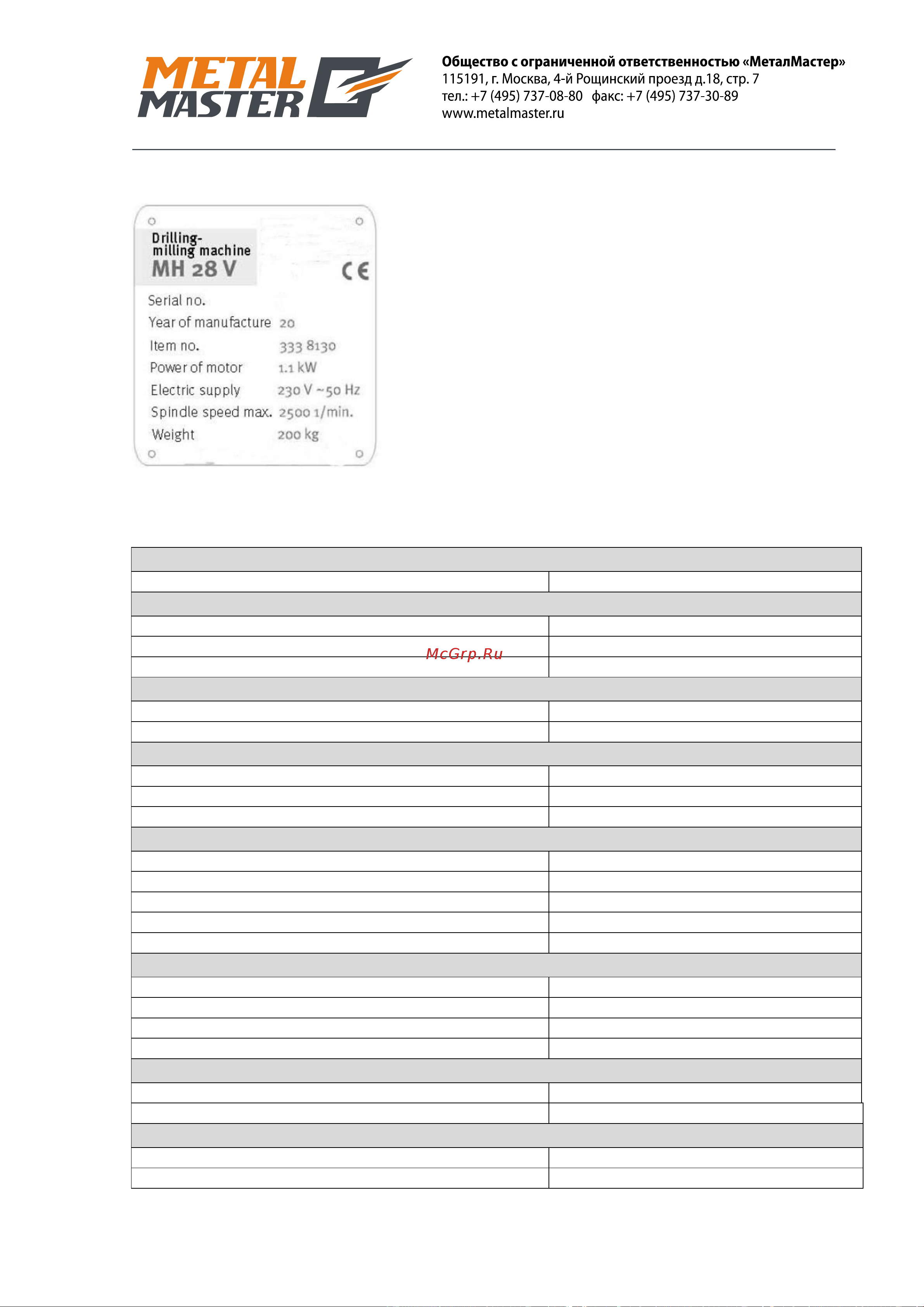

Страница 19
2. Технические характеристики
2.1 Паспортная табличка
Рис. 2-1: паспортная табличка
Далее приведена информация о габаритах и массе, а также одобренная изготовителем информация
о станке.
2.2 Электропитание
Мотор
220 В / 50 Гц / 1,1 кВт
2.3 Возможности сверления - фрезерования
Диаметр сверления [мм]
Макс. Ø 16
Диаметр фрезерования концевой фрезой [мм]
Макс. Ø 28
Диаметр фрезерования торцевой фрезой [мм]
Макс. Ø 70
2.4 Зажимное приспособление шпинделя
Зажимное приспособление шпинделя
MК3 / M12
Ход пиноли [мм]
70 мм
2.5 Сверлильно-фрезерная головка
Поворот
+ / - 90°
Ступени редуктора
2
Перемещение по оси Z [мм]
380
2.6 Стол
Длина стола [мм]
730
Ширина стола [мм]
210
Перемещение по оси Y [мм]
440
Перемещение по оси X [мм]
190
Размер Т-образных пазов / расстояние между ними [мм]
14/63
2.7 Габариты
Высота [мм]
1 000
Длина [мм]
630
Ширина [мм]
870
Суммарная масса [кг]
205
2.8 Скорости
Низкая ступень редуктора [об/мин]
100 - 830
Высокая ступень редуктора [об/мин]
300 – 2 500
2.9 Условия окружающей среды
Температура
5-35 °C
Влажность
25 - 80%
