5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Корпус (3) тепловентилятора (см. рис. 1) изготовлен из

листовой стали, покрытой высококачественным полимерным по-

крытием. Внутри корпуса расположены осевой вентилятор и вы-

сокоэффективный электронагреватель.

5.2 Принцип работы.

Вентилятор втягивает воздух через отверстия в задней стен-

ке корпуса, воздушный поток, проходя через электронагреватель,

нагревается и подается в помещение через отверстия в передней

стенке корпуса. Органы управления изображены на рис. 2. Пласт-

массовая ручка (1) (рис. 1) служит для переноски тепловентилято-

ра. Подключение к электросети осуществляется с помощью шнура

питания с сетевой вилкой.

5.3 Работа тепловентилятора возможна в одном из следую-

щих режимов:

Режим 1 - вентиляция;

Режим 2- вентиляция с включением электронагревательных

элементов на полную мощность.

1. Клавиша включения режима вентиляции

2. Клавиша включения режима нагрева

Рис.2. Клавиши управления

1.Ручка

2.Переключатель режимов

3.Корпус

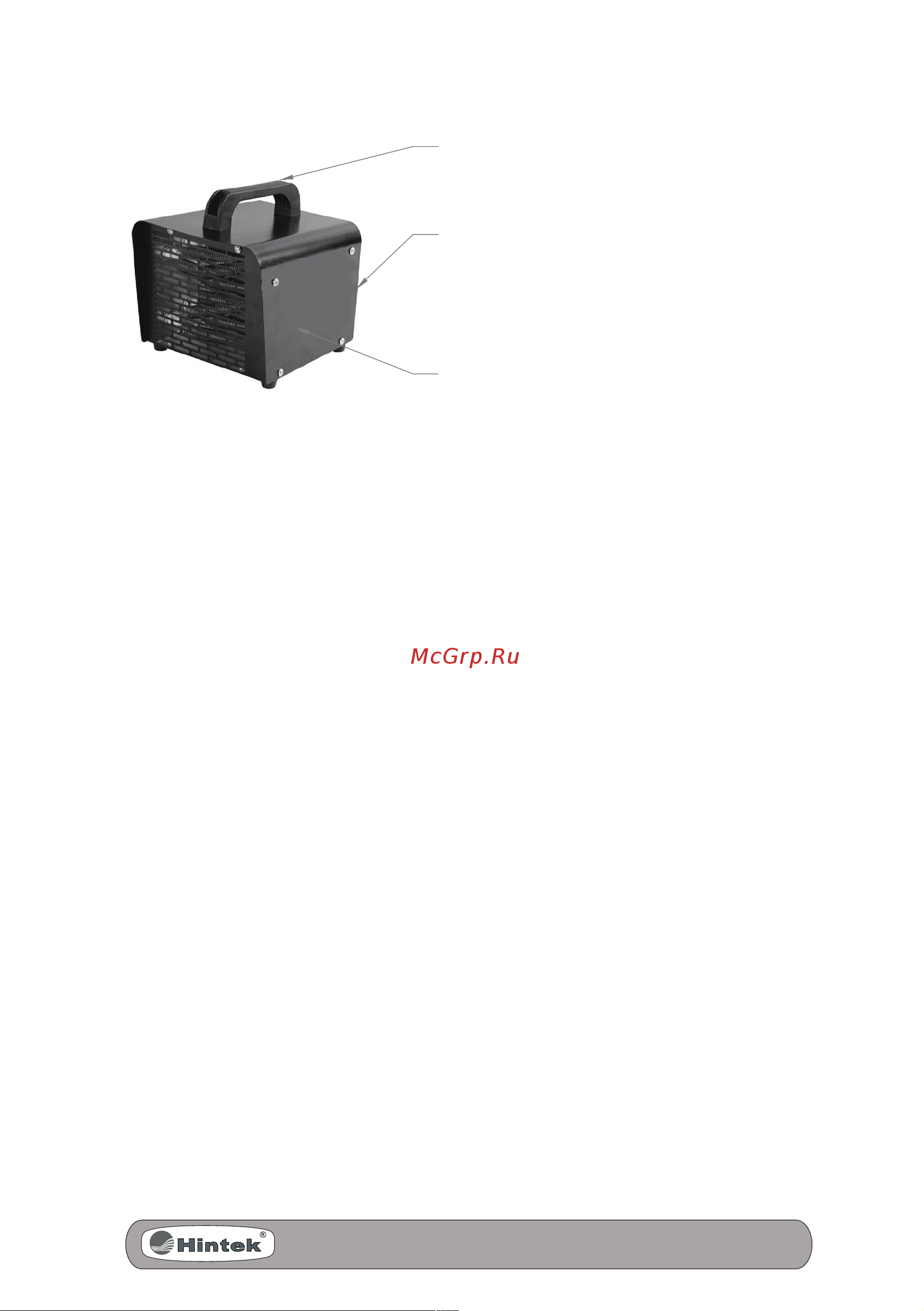

Рис.1. Тепловентилятор
