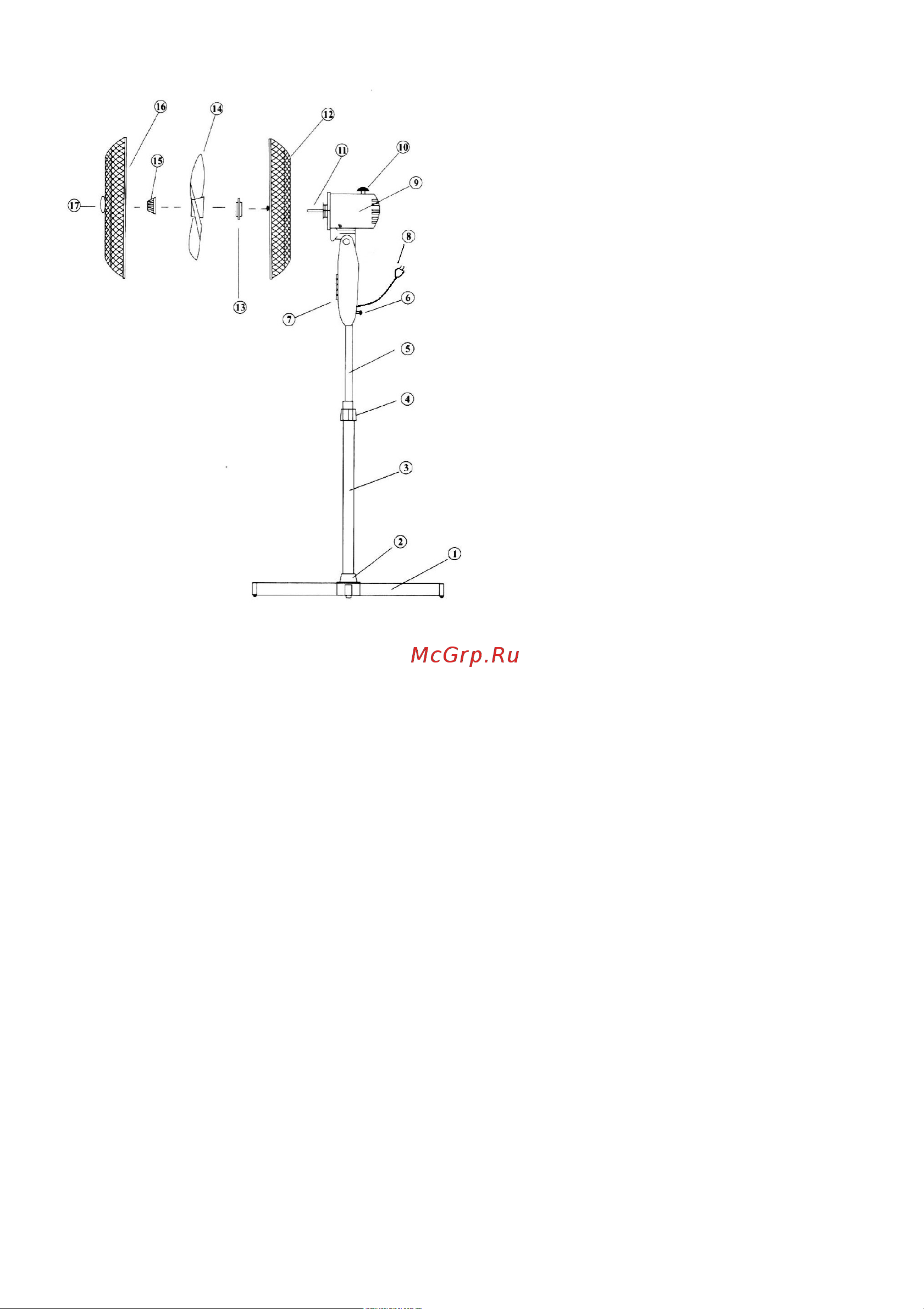

Описание

1. Подставка

2. Колпачек подставки

3. Нижняя трубка

4. Узел регулировки

высоты трубок

5. Внутренняя трубка

6. Винт

7. Панель управления

8. Шнур

9. Корпус мотора

10. Кнопка включения

режима поворота

11. Вал мотора

12. Задняя решетка

13. Крепежная гайка

решетки

14. Пропеллер

15. Крепежная гайка

пропеллера

16. Передняя решетка

17. Зажим

Инструкция по сборке вентилятора

1. Установите перекладины подставки друг на друга так, чтобы они

образовали крестовину.

2. Закрепите нижнюю трубку (3) на подставке.

3. Опустите колпачок (2) на подставку.

4. Вытяните внутреннюю трубку (5) до предела и зафиксируйте при

помощи узла регулировки высоты (4).

5. Установите корпус мотора (9) с панелью управления (7) на вершине

внутренней трубки и закрепите при помощи винта (6).

6. Смонтируйте защитные решетки (12, 16) и пропеллер (14) на валу

мотора (11) при помощи крепежных гаек и зажимов (13,15,17).
