• 4 •

• 9 •

ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!

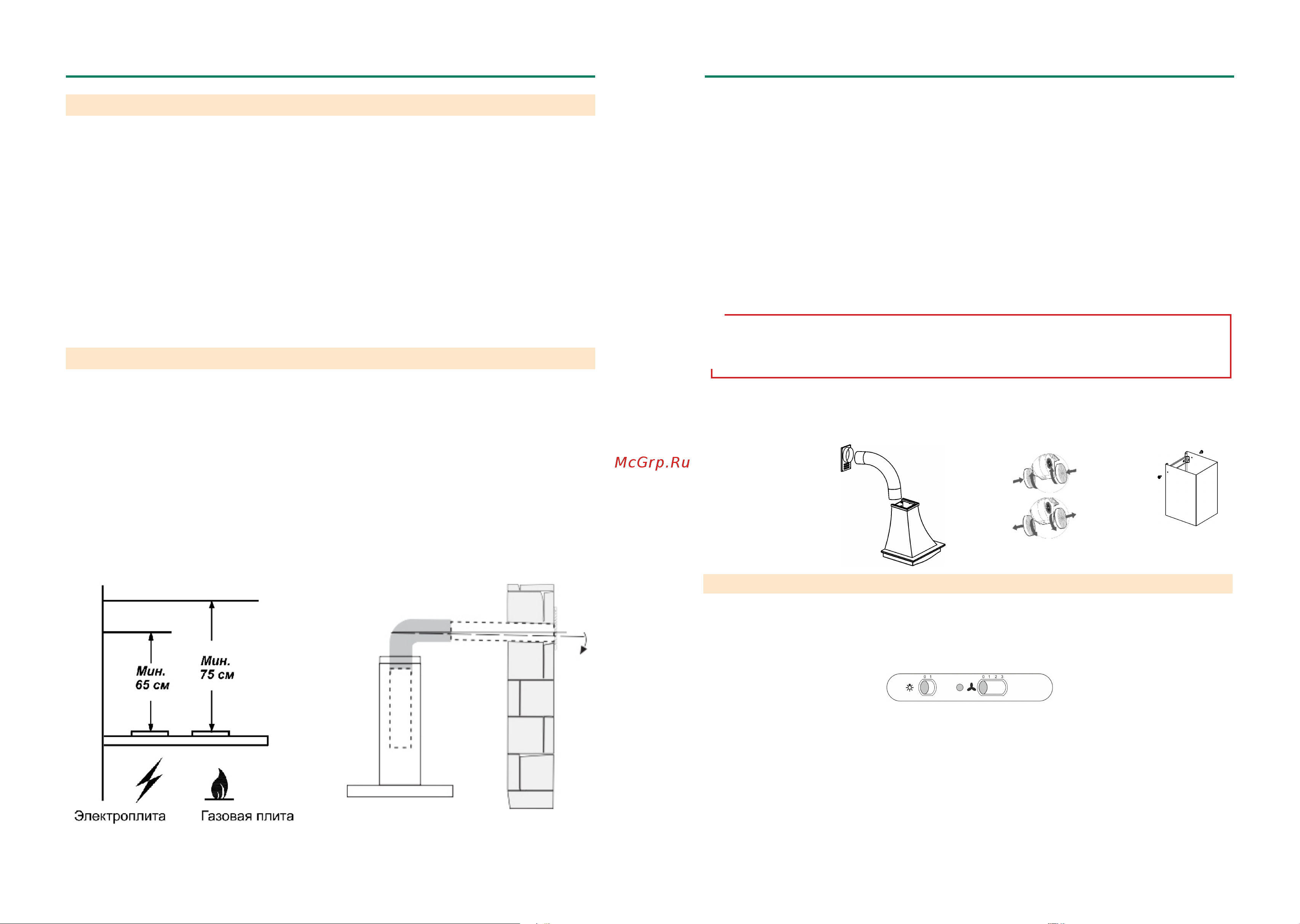

рис. 1

1 ОБЩИЕ УКАЗАНИЯ

При покупке кухонной вытяжки убедитесь:

- в нормальном ее функционировании;

- в комплектности по разделу 3;

- в отсутствии механических повреждений;

- в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне.

После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед

включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 чаcов.

Перед установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руководством.

Кухонная вытяжка работает в следующих режимах:

- в режиме «вытяжки» - воздух удаляется за пределы помещения;

- в режиме «рециркуляции» - воздух очищается и поступает обратно в помещение.

Для эксплуатаци в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод

(либо его аналоги) внутренним диаметром 150 мм и соответствующую вентиляционную решетку. Для

эксплуатации вытяжки в режиме «рециркуляции» необходимо приобрести угольные фильтры (см табл.2).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или очистки воздуха,

поднимающегося от плиты в бытовых кухнях.

1.2 Вытяжку устанавливайте над плитой, как показано на рис. 1.

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме, при работе в

режиме «вытяжки», рекомендуем выполнять воздуховоды минимальной длины и с наименьшим коли-

чеством изгибов. Уменьшение диаметра воздуховода не допускается. Несоблюдение этих требований может у-

величить шум и вибрацию при работе вытяжки.

1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление свежего воздуха в

помещение.

1.5 При выводе воздуховода на улицу (через отверстие в стене) должен быть уклон воздуховода, как на

рис. 1А .

рис. 1А

АР-ДЕКО ГРИЛЬЯЖ • • РОКОКО

6.5 Крепление кронштейна к стене (рис. 6, 7).

Для вытяжек: Ар Деко 60, Грильяж 90, Рококо 60/90:

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный шири-

не верхней фальштрубы) рис.6.

- увеличьте размер кронштейна (если это необходимо) и установите фиксатор напротив соответствующей

цифры .

- выдвиньте фальштрубу на нужную высоту ( или установите ее на вытяжку);

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 7 (фальштру-

бу опустите внутрь вытяжки или снимите ее);

- приложите кронштейн к стене, как показано на рис.7;

- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний край с ранее проведен-

ной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия 8Х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

рис. 8

6.6 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой

воздуховодом (рис. 8) или установите на вентилятор угольные фильтры. Угольные фильтры устанавливаются

на защитные короба вентилятора (рис. 9 ).

Проверьте свободный ход антивозвратного клапана при монтаже вытяжки

рис. 9

рис. 10

режим рециркуляции

6.7 Выдвиньте

фальштрубу и прикрепите

ее винтами к кронштейну

(рис. 10).

На вытяжку «Ро-

коко 60 » у ст ан ов ите

фальштрубу и прикрепите

ее винтами к кронштейну.

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения

приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-

духа.

7.2 Управление вытяжкой осуществляется при помощи ползункового переключателя или электронного

переключателя ККВ.

7.2.1 Ползунковый переключатель (рис. 11).

Правый переключатель регулирует скорость работы вентилятора:

позиция 0 - вентилятор выключен;

позиция 1 - низкая скорость работы вентилятора;

позиция 2 - средняя скорость работы вентилятора;

позиция 3 - высокая скорость работы вентилятора.

Включение сигнального индикатора информирует о работе вентилятора.

Левый переключатель регулирует режим освещения в соответствии с обозначением:

1 - включено; 0 - выключено.

рис. 11

ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка.
