• 5 •
2 ТЕХНИЧЕСКИЕ ДАННЫЕ

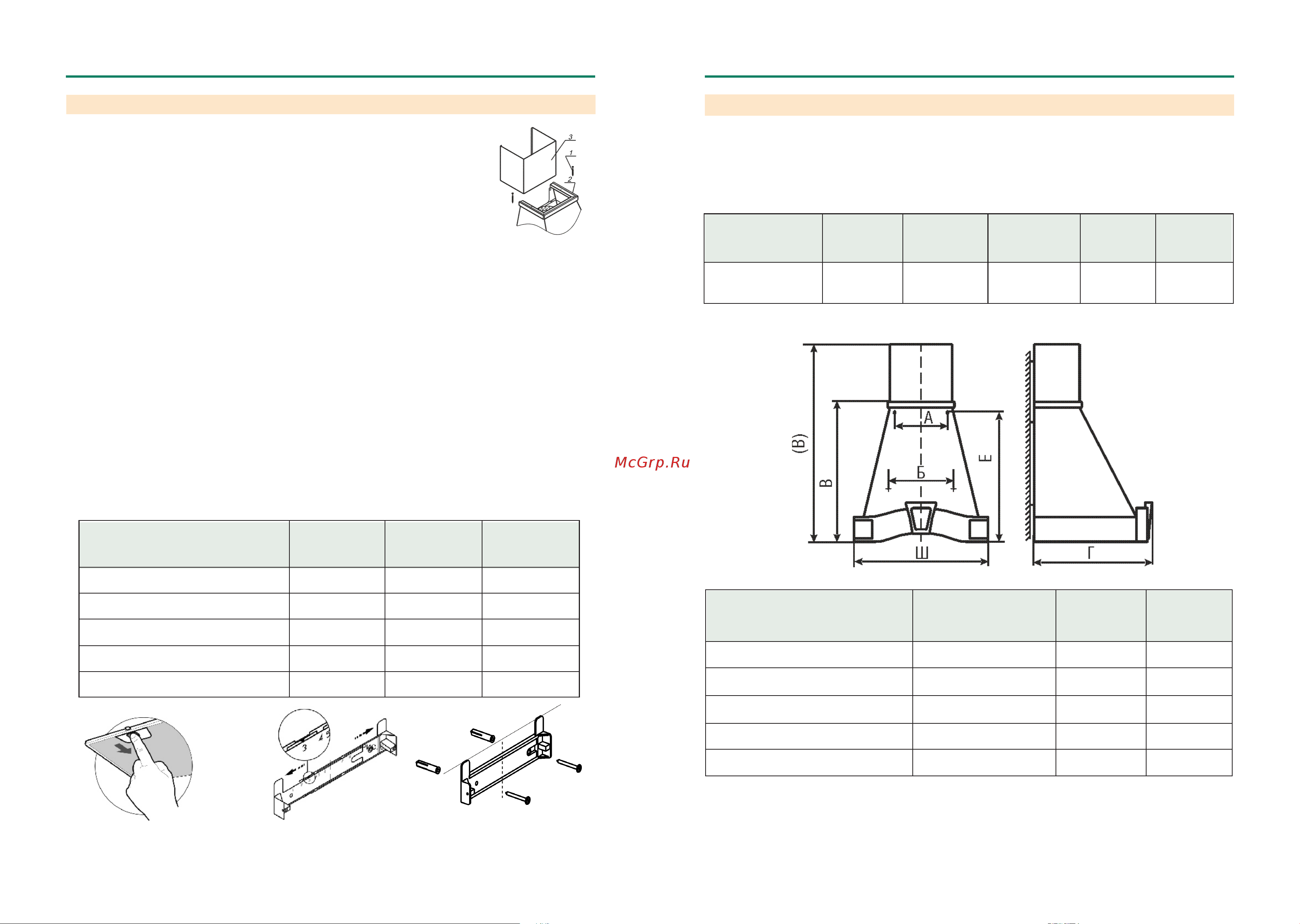

рис. 2
ТАБЛИЦА 2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
2.1 Номинальное напряжение, В; частота, Гц 220; 50
2.2 Номинальное напряжение галогенных ламп, В 12
2.3 Степень защиты от влаги обычное исполнение
2.4 Режим работы продолжительный
2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3
Серия вентилятора*
Лампы
Уровень шума
дБА, не более
Потребляемая
мощность КВ, не
более, Вт
в том числе
мощность
ламп, Вт
Класс защиты
по ГОСТ МЭК
335-1
700
галогенные
LED-диодные
58
225
190
2х20
2х2,4 (2х3,5)
I
Торговое наименование
Габаритные размеры, мм
ШХГхВ(В)
Тип угольного
фильтра
Ар-Деко 60П-700-П3Д
590х460х555(815)
Ф-02
Грильяж 60П-700-П3Д
595х525х623(880)
Ф-02
Грильяж 90П-700-П3Д
891х480х644(924)
Ф-02
Рококо 60П-700-П3Г(П3Д)
591х460х616(890)
Ф-02
Рококо 90П-700-П3Г(П3Д)
891х460х611(900)
Ф-02
В - высота вытяжки без фальштрубы
(В) - высота вытяжки с максимально выдвинутой фальштрубой.
В вытяжках Ар-Деко 60, Грильяж 90, Рококо 90 - фальштруба регулируется по высоте.
* - соответствует максимальной воздухопроизводительности вентилятора (куб.м/час)
ТАБЛИЦА 1
АР-ДЕКО ГРИЛЬЯЖ • • РОКОКО
• 8 •
6 ПОДГОТОВКА К РАБОТЕ
6.3 Установка кухонной вытяжки.
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления ее на стене так, чтобы размер «А» был поде-
лен пополам относительно осевой линии;
- просверлите отверстия ( размер «А») для установки дюбелей Ø8х40 мм и забейте их;
- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните фильтр вниз и на себя (рис. 5);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей Ø8х40 мм и забейте их;
- навесьте вытяжку и дополнительно закрепите ее двумя винтами самонарезающими (размер «Б»)*;
- установите фильтр. .
Торговое наименование
А(мм)
Б(мм)
Е(мм)
Ар-Деко 60П-700-П3Д
200
250
542
Грильяж 60П-700-П3Д
235
290
590
Рококо 60П-700-П3Г(П3Д)
140
200
585
Грильяж 90П-700-П3Д
230
380
560
Рококо 90П-700-П3Г(П3Д)
230
380
541
ТАБЛИЦА 3
* - вытяжки Ар-Деко, Грильяж 90, Рококо 90 навесить вместе с вложенной фальштрубой
рис. 5
6.1 Всегда устанавливайте кухонную вытяжку над центральной частью вароч-
ной панели!
- разметьте линию установки нижней части вытяжки над плитой (рис. 1) и осевую
вертикальную линию по центру участка, предусмотренного для установки вытяжки.
6.2 Для вытяжки Грильяж 60.
Прежде чем навесить вытяжку, установите фальштрубу (рис. 4).
Отверните винты - 1, которые крепят верхнее обрамление - 2.
Установите фальштрубу - 3 на обрамление и прикрепите обрамление вместе с
фальштрубой.
рис. 4
рис. 6
рис. 7
