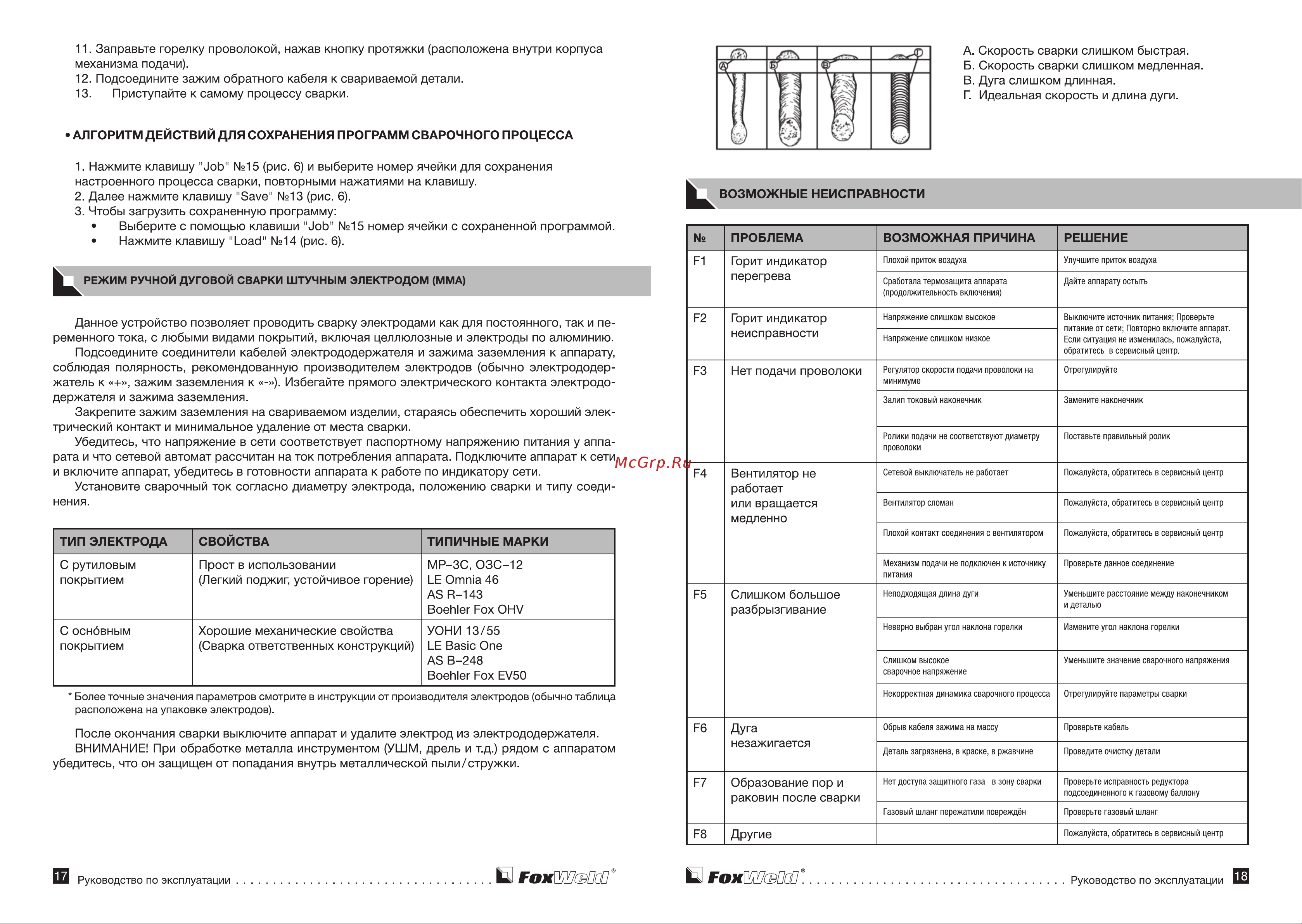

11 Заправьте горелку проволокой нажав кнопку протяжки расположена внутри корпуса механизма подачи 12 Подсоедините зажим обратного кабеля к свариваемой детали 13 Приступайте к самому процессу сварки А Скорость сварки слишком быстрая Б Скорость сварки слишком медленная В Дуга слишком длинная Г Идеальная скорость и длина дуги АЛГОРИТМ ДЕЙСТВИЙ ДЛЯ СОХРАНЕНИЯ ПРОГРАММ СВАРОЧНОГО ПРОЦЕССА 1 Нажмите клавишу Job 15 рис 6 и выберите номер ячейки для сохранения настроенного процесса сварки повторными нажатиями на клавишу 2 Далее нажмите клавишу Save 13 рис 6 3 Чтобы загрузить сохраненную программу Выберите с помощью клавиши Job 15 номер ячейки с сохраненной программой Нажмите клавишу Load 14 рис 6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА F1 Горит индикатор перегрева Плохой приток воздуха Улучшите приток воздуха Сработала термозащита аппарата продолжительность включения Дайте аппарату остыть Горит индикатор неисправности Напряжение слишком высокое Выключите источник питания Проверьте питание от сети Повторно включите аппарат Если ситуация не изменилась пожалуйста обратитесь в сервисный центр Нет подачи проволоки Регулятор скорости подачи проволоки на минимуме Отрегулируйте Залип токовый наконечник Замените наконечник Ролики подачи не соответствуют диаметру проволоки Поставьте правильный ролик Сетевой выключатель не работает Пожалуйста обратитесь в сервисный центр Вентилятор сломан Пожалуйста обратитесь в сервисный центр Плохой контакт соединения с вентилятором Пожалуйста обратитесь в сервисный центр Механизм подачи не подключен к источнику питания Проверьте данное соединение Неподходящая длина дуги Уменьшите расстояние между наконечником и деталью Неверно выбран угол наклона горелки Измените угол наклона горелки Слишком высокое сварочное напряжение Уменьшите значение сварочного напряжения Некорректная динамика сварочного процесса Отрегулируйте параметры сварки Обрыв кабеля зажима на массу Проверьте кабель Деталь загрязнена в краске в ржавчине Проведите очистку детали Нет доступа защитного газа в зону сварки Проверьте исправность редуктора подсоединенного к газовому баллону Газовый шланг пережатили повреждён Проверьте газовый шланг РЕЖИМ РУЧНОЙ ДУГОВОЙ СВАРКИ ШТУЧНЫМ ЭЛЕКТРОДОМ ММА Данное устройство позволяет проводить сварку электродами как для постоянного так и пе ременного тока с любыми видами покрытий включая целлюлозные и электроды по алюминию Подсоедините соединители кабелей электрододержателя и зажима заземления к аппарату соблюдая полярность рекомендованную производителем электродов обычно электрододержатель к зажим заземления к Избегайте прямого электрического контакта электродо держателя и зажима заземления Закрепите зажим заземления на свариваемом изделии стараясь обеспечить хороший элек трический контакт и минимальное удаление от места сварки Убедитесь что напряжение в сети соответствует паспортному напряжению питания у аппа рата и что сетевой автомат рассчитан на ток потребления аппарата Подключите аппарат к сети и включите аппарат убедитесь в готовности аппарата к работе по индикатору сети Установите сварочный ток согласно диаметру электрода положению сварки и типу соеди нения ТИП ЭЛЕКТРОДА СВОЙСТВА ТИПИЧНЫЕ МАРКИ С рутиловым покрытием Прост в использовании Легкий поджиг устойчивое горение МР ЗС ОЗС 12 LE Omnia 46 AS R 143 Boehler Fox OHV С основным покрытием Хорошие механические свойства Сварка ответственных конструкций F2 F3 F4 F5 Вентилятор не работает или вращается медленно Слишком большое разбрызгивание УОНИ 13 55 LE Basic One AS B 248 Boehler Fox EV50 Более точные значения параметров смотрите в инструкции от производителя электродов обычно таблица расположена на упаковке электродов После окончания сварки выключите аппарат и удалите электрод из электрододержателя ВНИМАНИЕ При обработке металла инструментом УШМ дрель и т д рядом с аппаратом убедитесь что он защищен от попадания внутрь металлической пыли стружки F6 F7 F8 Руководство по эксплуатации Q ГохШзШ Дуга незажигается Образование пор и раковин после сварки Напряжение слишком низкое Другие Q гохшиш РЕШЕНИЕ Пожалуйста обратитесь в сервисный центр Руководство по эксплуатации
