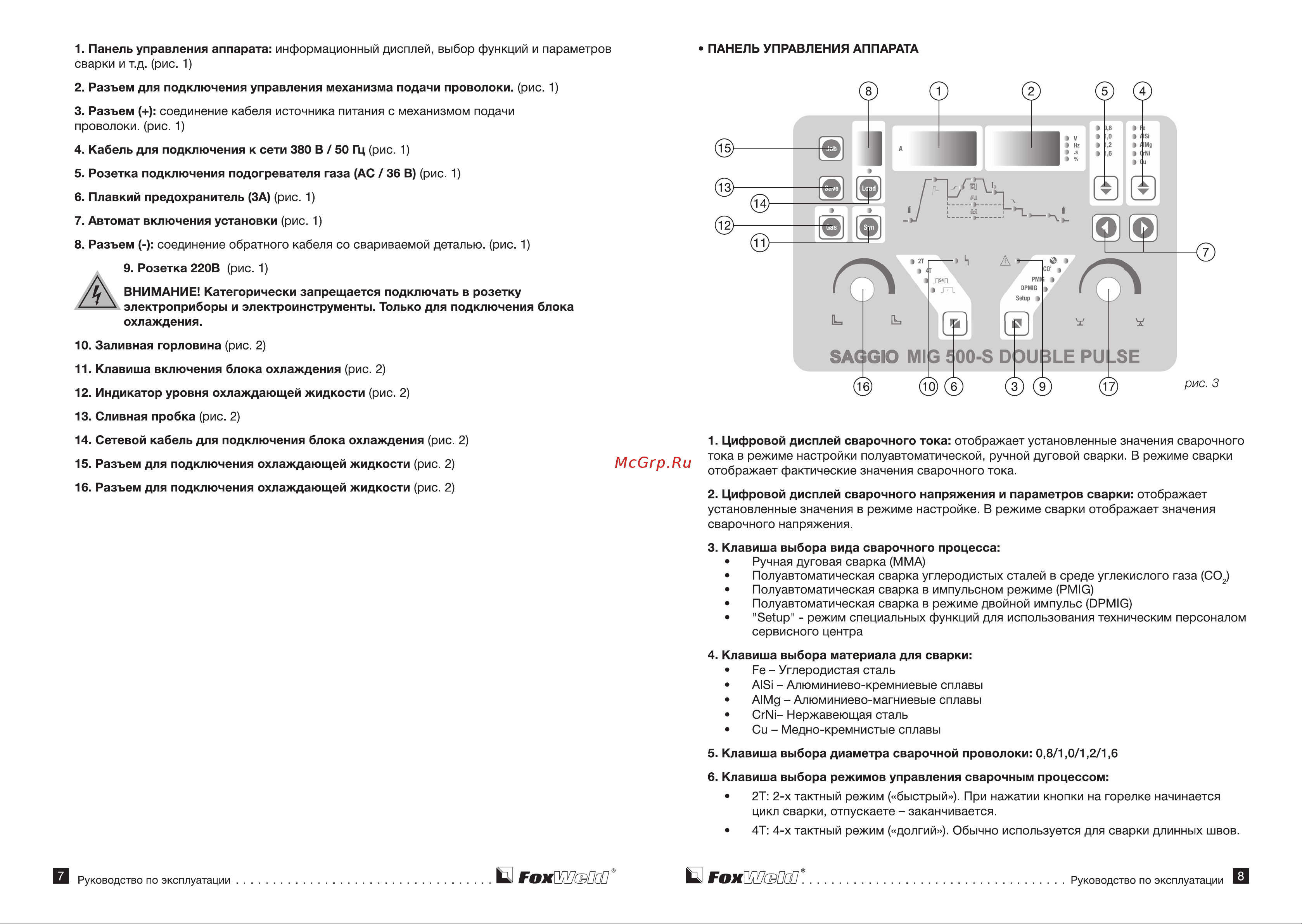

1 Панель управления аппарата информационный дисплей выбор функций и параметров сварки и т д рис 1 ПАНЕЛЬ УПРАВЛЕНИЯ АППАРАТА 2 Разъем для подключения управления механизма подачи проволоки рис 1 3 Разъем соединение кабеля источника питания с механизмом подачи проволоки рис 1 4 Кабель для подключения к сети 380 В 50 Гц рис 1 5 Розетка подключения подогревателя газа АС 36 В рис 1 6 Плавкий предохранитель ЗА рис 1 7 Автомат включения установки рис 1 8 Разъем соединение обратного кабеля со свариваемой деталью рис 1 9 Розетка 220В рис 1 ВНИМАНИЕ Категорически запрещается подключать в розетку А А электроприборы и электроинструменты Только для подключения блока охлаждения 10 Заливная горловина рис 2 11 Клавиша включения блока охлаждения рис 2 12 Индикатор уровня охлаждающей жидкости рис 2 13 Сливная пробка рис 2 14 Сетевой кабель для подключения блока охлаждения рис 2 1 Цифровой дисплей сварочного тока отображает установленные значения сварочного тока в режиме настройки полуавтоматической ручной дуговой сварки В режиме сварки отображает фактические значения сварочного тока 15 Разъем для подключения охлаждающей жидкости рис 2 16 Разъем для подключения охлаждающей жидкости рис 2 2 Цифровой дисплей сварочного напряжения и параметров сварки отображает установленные значения в режиме настройке В режиме сварки отображает значения сварочного напряжения 3 Клавиша выбора вида сварочного процесса Ручная дуговая сварка ММА Полуавтоматическая сварка углеродистых сталей в среде углекислого газа СО2 Полуавтоматическая сварка в импульсном режиме PMIG Полуавтоматическая сварка в режиме двойной импульс DPMIG Setup режим специальных функций для использования техническим персоналом сервисного центра 4 Клавиша выбора материала для сварки Fe Углеродистая сталь AlSi Алюминиево кремниевые сплавы AIMg Алюминиево магниевые сплавы CrNi Нержавеющая сталь Си Медно кремнистые сплавы 5 Клавиша выбора диаметра сварочной проволоки 0 8 1 0 1 2 1 6 6 Клавиша выбора режимов управления сварочным процессом Руководство по эксплуатации В FoxWrsUn 2Т 2 х тактный режим быстрый При нажатии кнопки на горелке начинается цикл сварки отпускаете заканчивается 4Т 4 х тактный режим долгий Обычно используется для сварки длинных швов FoxW ttiT Руководство по эксплуатации В
