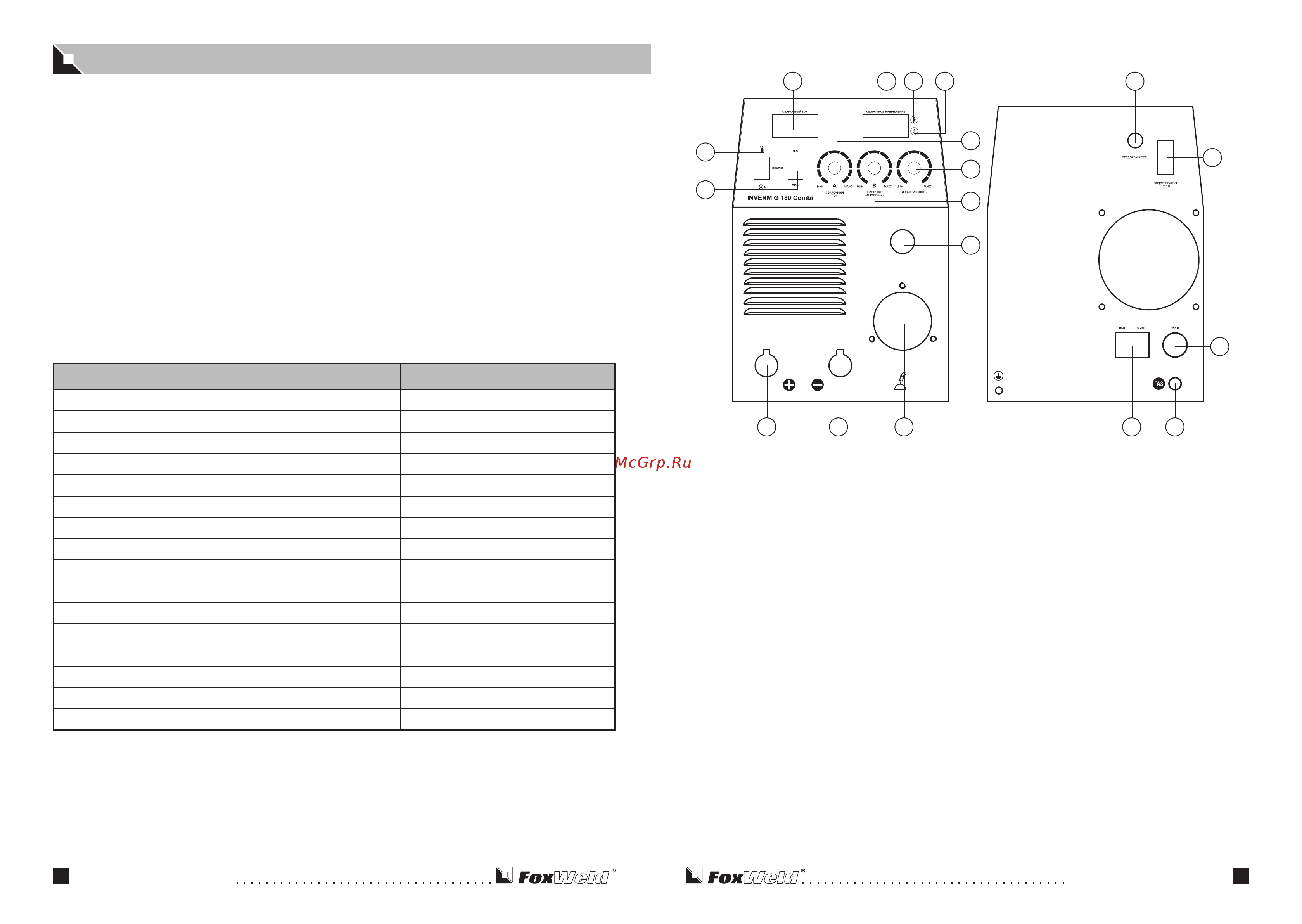

Руководство по эксплуатации
Руководство по эксплуатации
5 6
INVERMIG 180 Combi – современный инверторный полуавтомат, изготовлен по передовой
IGBT-технологии. Аппарат позволяет производить:
1. Полуавтоматическую сварку постоянным током сплошной проволокой диаметром 0,6 / 0,8
/ 1,0 мм в среде защитного газа углеродистых и нержавеющих сталей (режим MIG / MAG) и по-
рошковой проволокой без использования защитного газа.
2. Ручную дуговую сварку штучным покрытым электродом на постоянном токе электродами
диаметром 1,6–3,0 мм с рутиловым и основным покрытием (режим ММА).
Аппарат работает от однофазной сети 220 В с частотой 50 / 60 Гц.
Аппарат портативен и универсален в применении, небольшие габариты и малый вес позво-
ляют использовать аппарат для небольших ремонтных работ, где требуется мобильность, не
большая мощность, хорошее качество и высокая производительность.
Данный сварочные аппараты имеют возможность регулировки индуктивности. Регулировка
индуктивности позволяет вести процесс сварки с минимальным разбрызгиванием металла и
приспосабливать процесс к любому типу работ.
ОПИСАНИЕ АППАРАТА
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
Напряжение сети, В 220
Номинальный ток потребления, А 27,6
Сварочный ток (MIG/MMA), A 40–180 / 20-140
Сварочное напряжение (в режиме MIG), В 16-23
Напряжение холостого хода, В 55
Продолжительность включения ПВ, % (MMA/MIG/MAG) 60
Коэффицент мощности / КПД, % 0,78 / 85
Механизм подачи встроенный
Режим ручной дуговой сварки есть
Смена полярности для порошковой проволоки есть
Диаметр катушки, мм 200
Диаметр проволоки (MIG / MAG), мм 0,6 / 0,8 / 1,0
Диаметр электродов (MMA), мм 1,6 / 2,0 / 2,5 / 3,0
Класс защиты / изоляции IP21 / H
Вес аппарата, кг 9,55
Габариты, мм 400 х 190 х 260
1. Цифровой дисплей сварочного тока.
2. Цифровой дисплей сварочного напряжения.
3. Переключатель режимов работы:
• MMA (ручная дуговая сварка)
• MIG / MAG (полуавтоматическая сварка)
4. Переключатель режимов: заправка проволоки / настройка расхода защитного газа / сварка.
5. Индикатор сети.
6. Индикатор включения термозащиты / неисправности.
7. Регулировка скорости подачи сварочной проволоки при MIG / MAG / Регулировка сварочного
тока при MMA.
8. Регулировка сварочного напряжения при MIG / MAG.
9. Регулировка индуктивности.
10. Горелка для MIG / MAG.
11. Кабель подключения сварочной горелки.
12. Минусовая сварочная клемма.
13. Плюсовая сварочная клемма.
14. Сетевой выключатель.
15. Штуцер для подключения газового шланга от баллона (MIG).
16. Вход сетевого кабеля.
17. Разъем для подключения подогревателя газа на 220 В.
18. Предохранитель.
• ЗНАКОМСТВО С УСТРОЙСТВОМ
4
11
8
9
7
3
1 2 18
13 12 10 14 15
16
17
5 6
