Jet JCDC-1.5 [8/13] Рис 6

5.3 Инструмент, необходимый для сборки

Шестигранные ключи, 4 мм и 5 мм (прилагаются)

Гаечный ключ с открытым зевом, 10/12 мм (прилагается)

Крестовая отвертка (Phillips)

5.4 Сборка

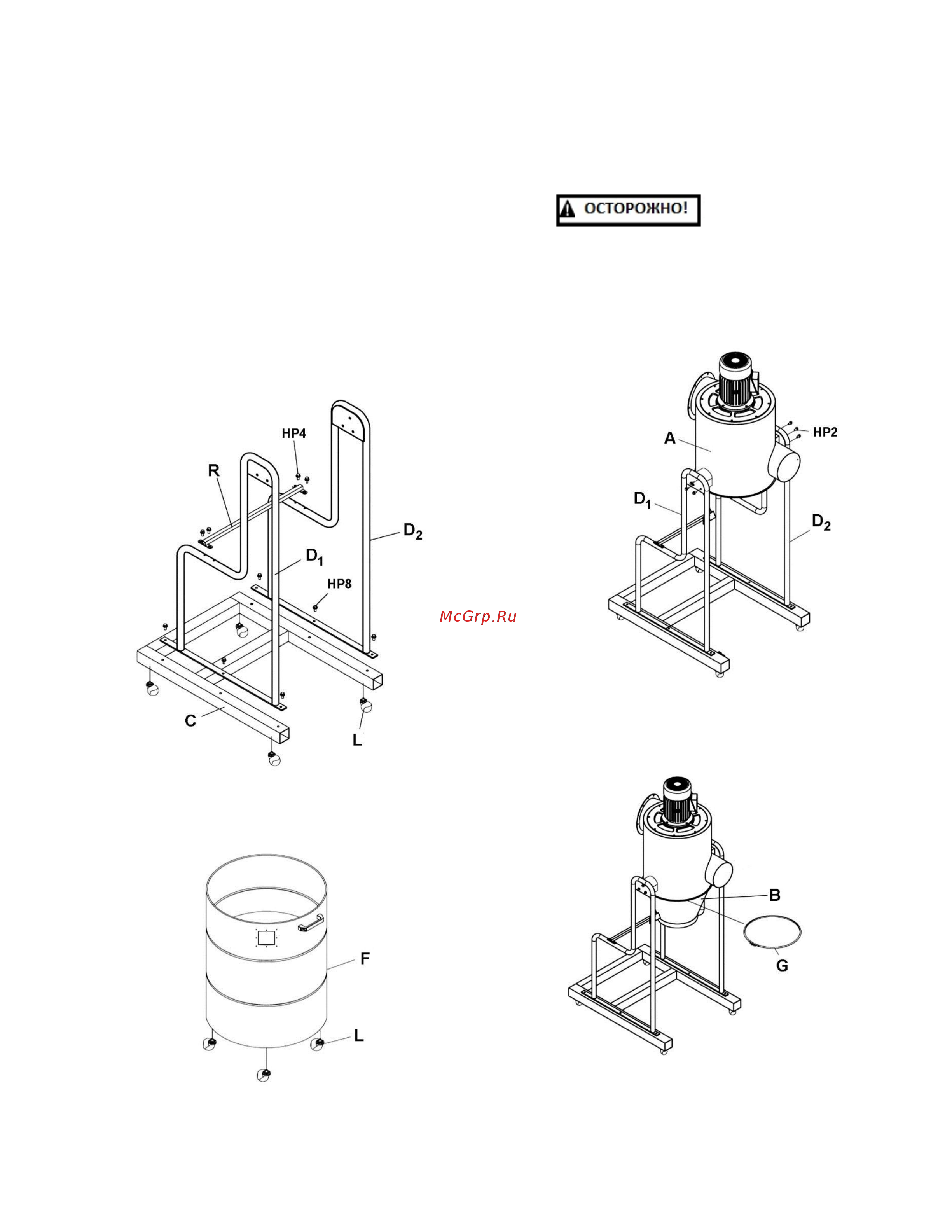

1. Прикрутите 4 ролика (L) к основанию (C). См. Рис. 3.

2. Прикрутите к основанию (С) левую и правую стойки

, D

) с помощью винтов с шестигранной головкой

и фланцем (HP8).

3. Прикрутите к основанию (С) опору стоек (R) с

помощью винтов с шестигранной головкой и

фланцем.

Рис. 3

4. Закрутите 4 ролика (L) в гайки под контейнером (F).

См. Рис. 4.

Рис. 4

5. Поднимите основной корпус (А) с помощью

подъемного устройства, протянув стропы через

кольца, расположенные наверху корпуса. При

отсутствии подъемного устройства поднимать корпус

должны как минимум 2 человека.

Основной корпус тяжелый.

Для его подъема нужно как минимум 2 человека

или подъемное устройство.

6. Установите корпус (А) между левой и правой

стойками (D

, D

) и прикрутите с помощью 6 винтов с

шестигранной головкой и фланцем (HP2). См. Рис. 5.

Рис. 5

7. Установите воронку (В) под основным корпусом.

Затяните ее с помощью хомута для воронки (G). См.

Рис. 6. Надежно затяните винт на хомуте.

Рис. 6
