Остаточные риски

Несмотря на соблюдение соответствующих инструкций по технике безопасности и использование предо-

хранительных устройств, некоторые остаточные риски невозможно полностью исключить. К ним относятся:

– травмы в результате касания горячих или вращающихся частей инструмента или обрабатываемой детали;

– риск защемления пальцев при смене рабочей оснастки;

– ущерб здоровью в результате воздействия вибрации, возникающей при работе.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

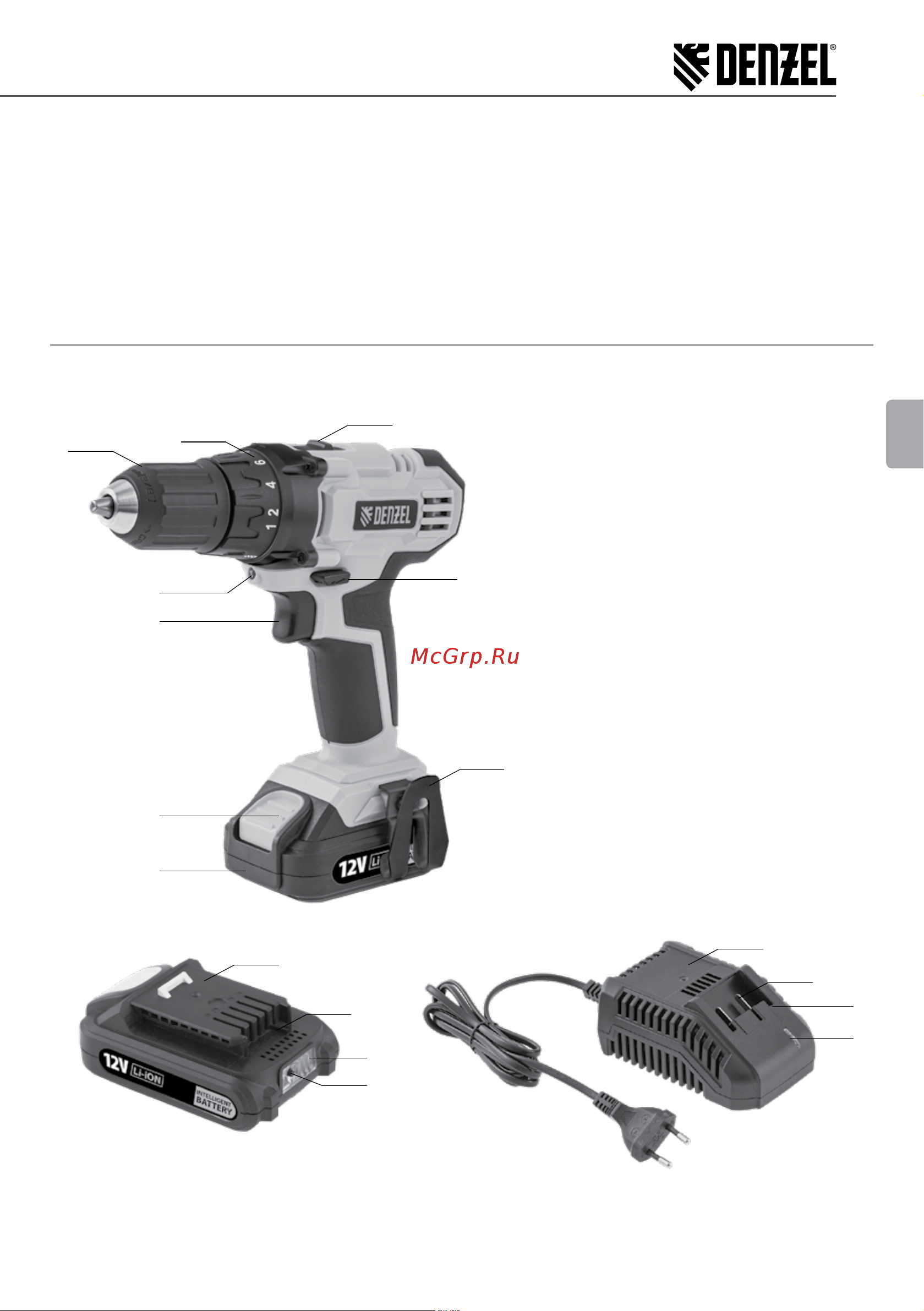

Общий вид машины представлен на рисунке 1.

1. Патрон бесключевой

2. Кольцо регулировки крутящего

момента

3. Переключатель диапазона частот

вращения (переключатель режимов)

4. Переключатель направления вра-

щения

5. Крюк крепления к ремню

6. Батарея аккумуляторная

7. Клавиша фиксатора аккумулятора

8. Выключатель

9. Светодиод подсветки рабочей зоны

(для модели CDL-IB-18-02 располо-

жен в нижней части рукоятки)

10. Ключ защиты аккумулятора

11. Кнопка индикатора заряда аккуму-

лятора

12. Индикатор заряда аккумулятора

13. Зарядное устройство

14. Контакты зарядного устройства

15. Ключ защиты зарядного устройства

16. Индикатор зарядного устройства

Рис. 1
