5
3. Техническое описание станка
3.1 Технические характеристики
Диаметр шкива Ø238 мм
Максимальная ширина заготовки 225 мм
Максимальная высота заготовки 90 мм
Длина пильного полотна 1575 мм
Ширина пильного полотна 3 - 10 мм
Скорость движения пильного полотна 640 м/мин
Рабочий стол (ДхШ) 305x305 мм
Диапазон угла наклона стола 0° - 45°
Высота рабочего стола 330 мм
Диаметр вытяжного штуцера Ø53мм
Габаритные размеры
ДхШхВ 465x 490x 800мм
Вес 19 кг
Электропитание 230 В ~1/нейтраль/
заземление 50 Гц
Потребляемая мощность 350 Вт S1
Номинальный ток 1,5 A
Удлинительный шнур (H07RN-F): 3x1,5мм²
Плавкий предохранитель 10 A
Класс защиты B
3.2 Уровень шума
(Допустимое отклонение 4 dB)
Буковая заготовка: 20мм
Акустическая мощность
(в соответствии с EN ISO 3746):
На холостом ходу LwA 80 dB(A)
При работе LwA 93,6 dB(A)
Уровень звукового давления
(в соответствии с EN ISO 11202):
На холостом ходу LpA 74,7 dB(A)
При работе LpA 87,2 dB(A)
Приведенные значения указывают на уровень
издаваемого шума и не должны рассматриваться как
безопасные рабочие уровни. Данная информация
призвана помочь пользователю станка в определении и
оценке факторов риска и опасности.
3.3 Комплект поставки
Ленточнопильный станок
Стол станка
Упор
Угловой упор
Сумка с инструментом
Пильное полотно
Инструкция по эксплуатации
Перечень запасных частей

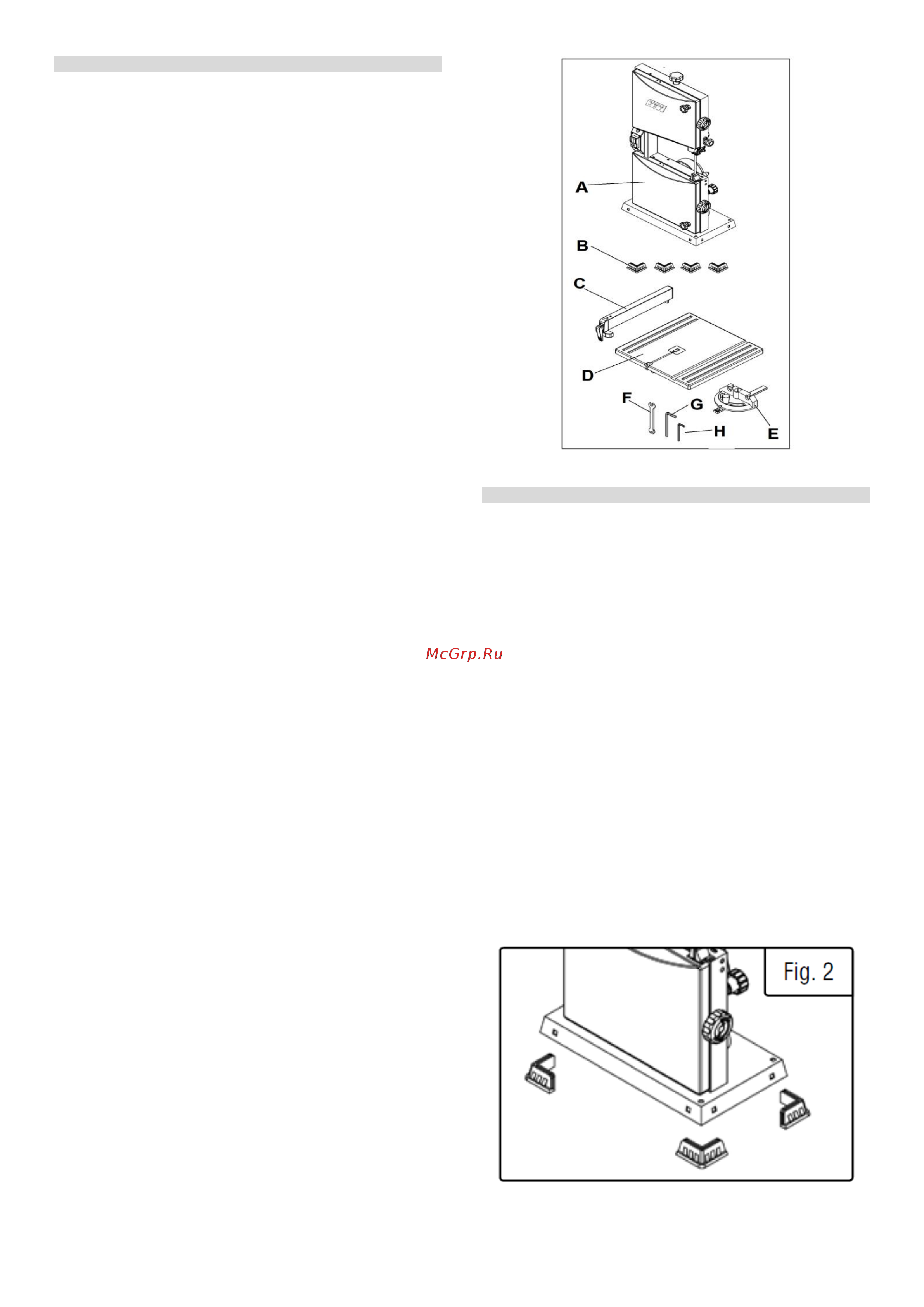

3.4 Описание станка
A .. Ленточнопильный станок
B .. Опоры
C .. Упор
D .. Узел стола
E .. Угловой упор
F .. Гаечный ключ
G . Шестигранный ключ 6 мм
H .. Шестигранный ключ 4 мм
Рис. 1
4. Транспортировка и пуск
4.1 Транспортировка и установка
Для транспортировки станка используйте вилочный
погрузчик или тельфер. Убедитесь, что станок не
опрокинется и не упадет во время транспортировки.
Ленточнопильный станок спроектирован для работы в
закрытом помещении и должен быть установлен на
твердую и ровную поверхность.
При необходимости станок может быть закреплен
болтами.
Для удобства упаковки станок поставляется не полностью
собранным.
4.2 Сборка
Обнаружив какое-либо повреждение при распаковке
станка, немедленно уведомите об этом вашего
поставщика. Не эксплуатируйте станок!
Утилизацию упаковочных материалов производите
экологически безопасным способом.
Удалите предохраняющий от ржавчины состав слабым
растворителем.
Сборка ленточнопильного станка
1. Прикрепите четыре опоры к основанию
ленточнопильного станка (Рис. 2).
Рис. 2
