2. Снимите гайку (Рис. 3-1), шайбу (Рис. 3 - 2) и

барашковый винт (Рис. 3 - 3) со стола станка (Рис. 3).

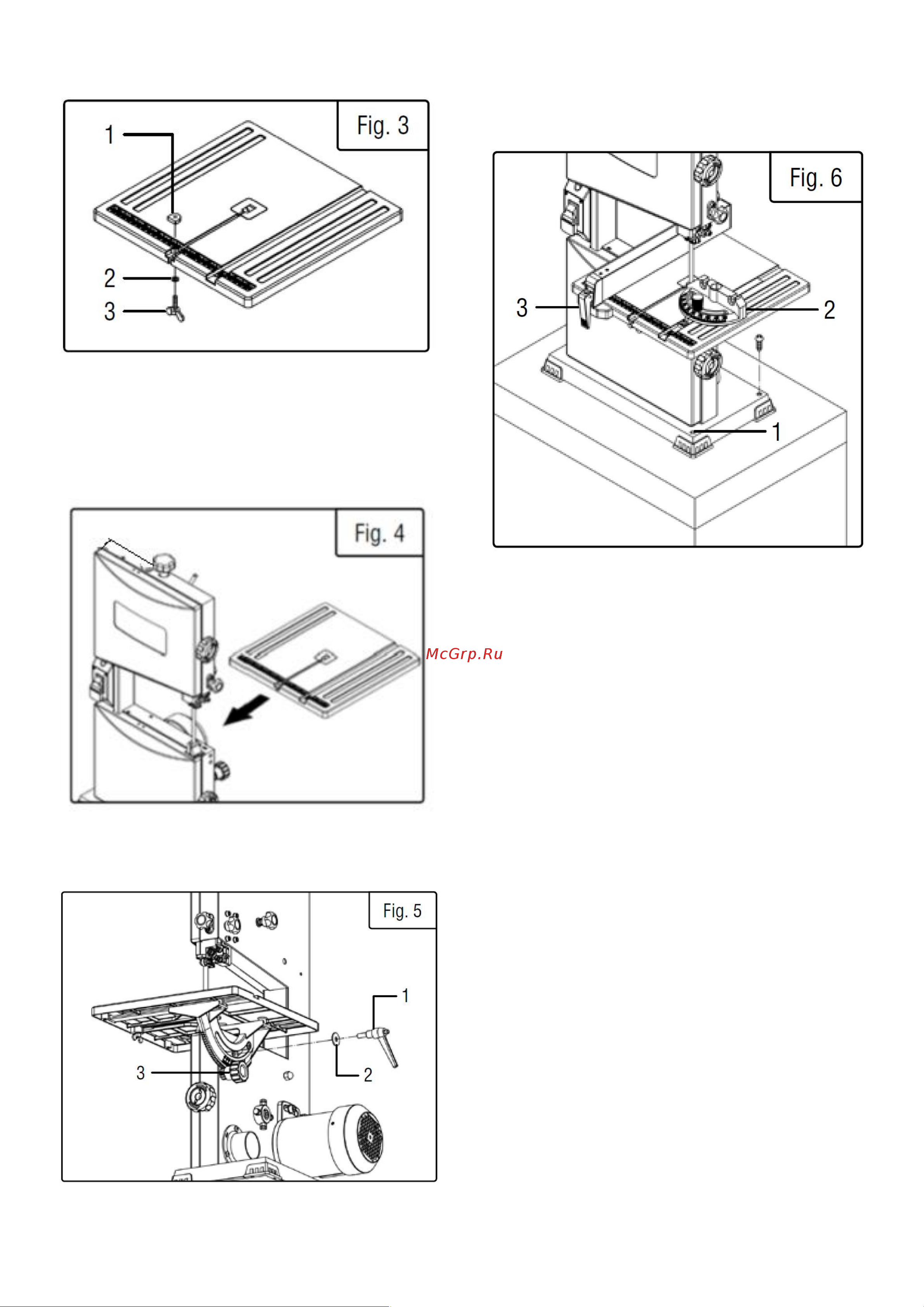

Рис. 3

3. Снимите ручку фиксации угла наклона (Рис. 5-1) и

шайбу (Рис. 5-2). Надвиньте стол на ленточнопильный

станок, убедившись, что пильное полотно остается в

прорези стола (Рис. 4). Оттяните ручку регулировки угла

(Рис. 5-3) и совместите зубья на кронштейне стола с

зубцами на ручке регулировки угла. Отпустите ручку.

Рис. 4

4. Установите на место ручку фиксации угла наклона и

шайбу (Рис. 5).

Рис. 5

ПРИМЕЧАНИЕ: Ручка фиксации подпружинена и

может быть переставлена в другое положение. Чтобы

переместить ручку, потяните основание ручки наружу,

поверните его в нужное положение, а затем верните в

исходное положение.

Рис. 6

5. Установите станок на верстак или другую прочную

поверхность, используя три отверстия в основании станка

(Рис. 6-1). Крепеж не входит в комплект станка.

Используйте болты M8 или ¼’’.

6. Поместите угловой упор в паз для углового упора (Рис.

6-2).

7. Потяните вверх фиксатор упора (Рис. 6-3), чтобы

освободить его. Поместите упор на стол, убедившись, что

он параллелен пильному полотну. Нажмите на фиксатор

упора, чтобы зафиксировать упор на столе.

Регулировка угла наклона стола

1. Ослабьте фиксатор (Рис. 7–1). Установите стол в

нужное положение с помощью ручки регулировки наклона

стола (Рис. 7–2).

2. Используйте указатель величины угла, чтобы

убедиться в правильности установки, затем затяните

фиксатор.
