ИБП серии TEIBER BF 1000

1 кВА

Модель ИБП Напряжение, В

Количество батарей 12В

в линейке

TEIBER BF 1000 1 kVA 36 3

Порядок действий при подключении внешних АКБ.

1. С помощью перемычек соедините батареи в группу последовательно, измерьте напряжение всей группы,

убедитесь, что батареи соединены правильно и что собранная линейка соответствует вашей модели ИБП.

2. Возьмите входящий в комплект поставки кабель для подключения внешних АКБ. Подключите красный

провод кабеля к аноду собранной линейки батарей “+”, а черный провод кабеля к катоду собранной линейки

батарей “- ”. Только после этого подключите собранную линейку батарей к источнику бесперебойного питания.

Подключение линейки батарей производится в специализированный разъем на задней панели ИБП.

3. Проверьте надежность и правильность электрических подключений. Обратите особое внимание на

соблюдение полярности подключения аккумуляторных батарей. Ошибки в полярности могут привести к

выходу из строя источника бесперебойного питания.

4. В процессе подключения внешних АКБ ИБП должен быть выключен, вся нагрузка от источника должна быть

отключена.

5. После окончания работ включите ИБП без нагрузки. Убедитесь, что источник бесперебойного питания

работает нормально. Только после этого можно подключать к источнику нагрузку.

ПРЕДУПРЕЖДЕНИЕ

Нарушение порядка подключения может привести к поражению электрическим током.

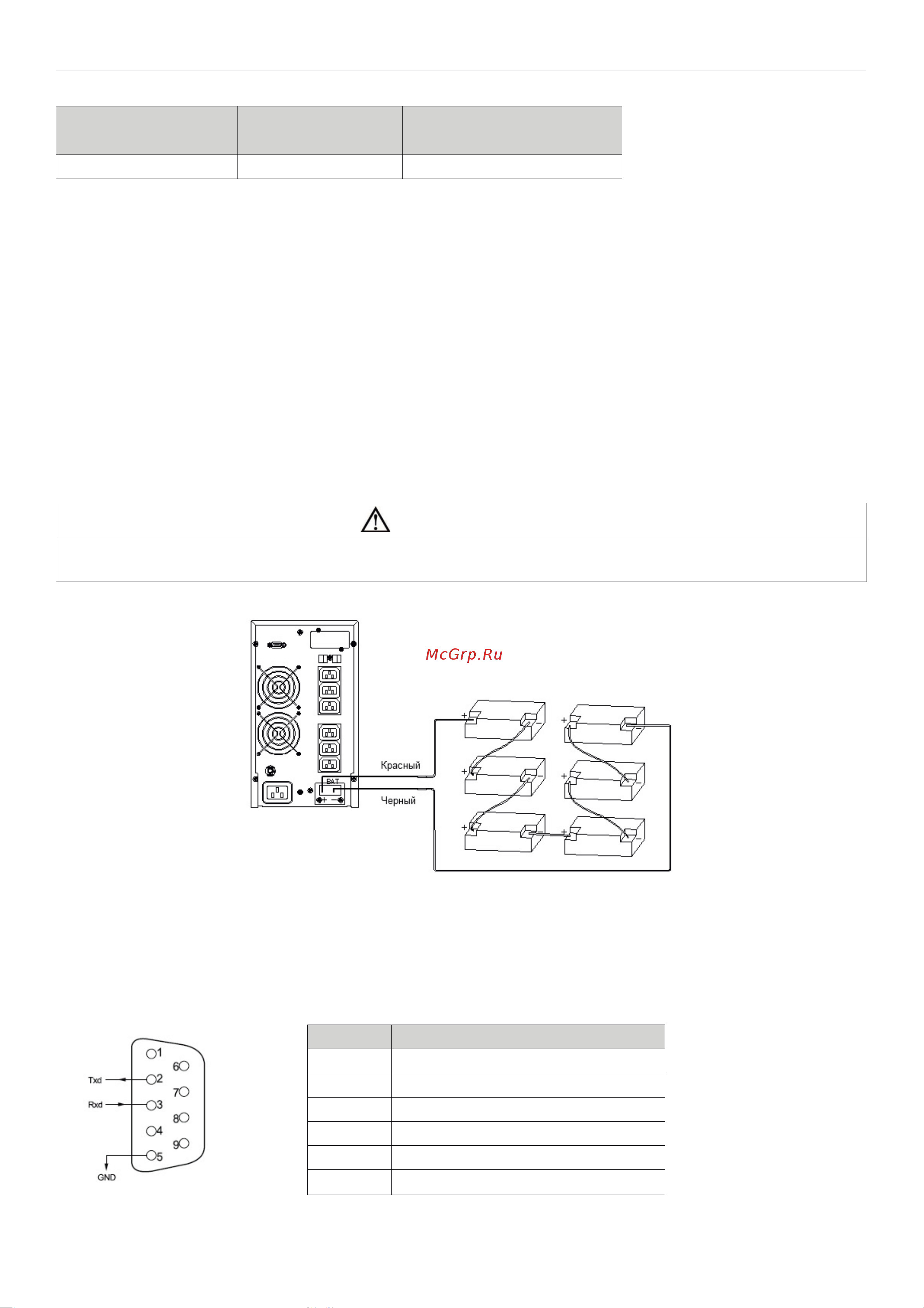

На рисунке ниже для примера представлена схема подключения внешних батарей к ИБП мощностью 2 кВА.

4. Порты мониторинга и управления ИБП.

4.1. Компьютерные порты.

Пользователь может контролировать работу ИБП на компьютере через коммуникационный порт RS232 или

USB. В комплекте поставки ИБП находятся необходимые для этого кабели и CD-диск с программным

обеспечением.

Порт RS232 (COM-port).

Контакт Назначение

1 Не используется

2 Send

3 Receive

4 Не используется

5 Земля

6 - 9

Не используется
