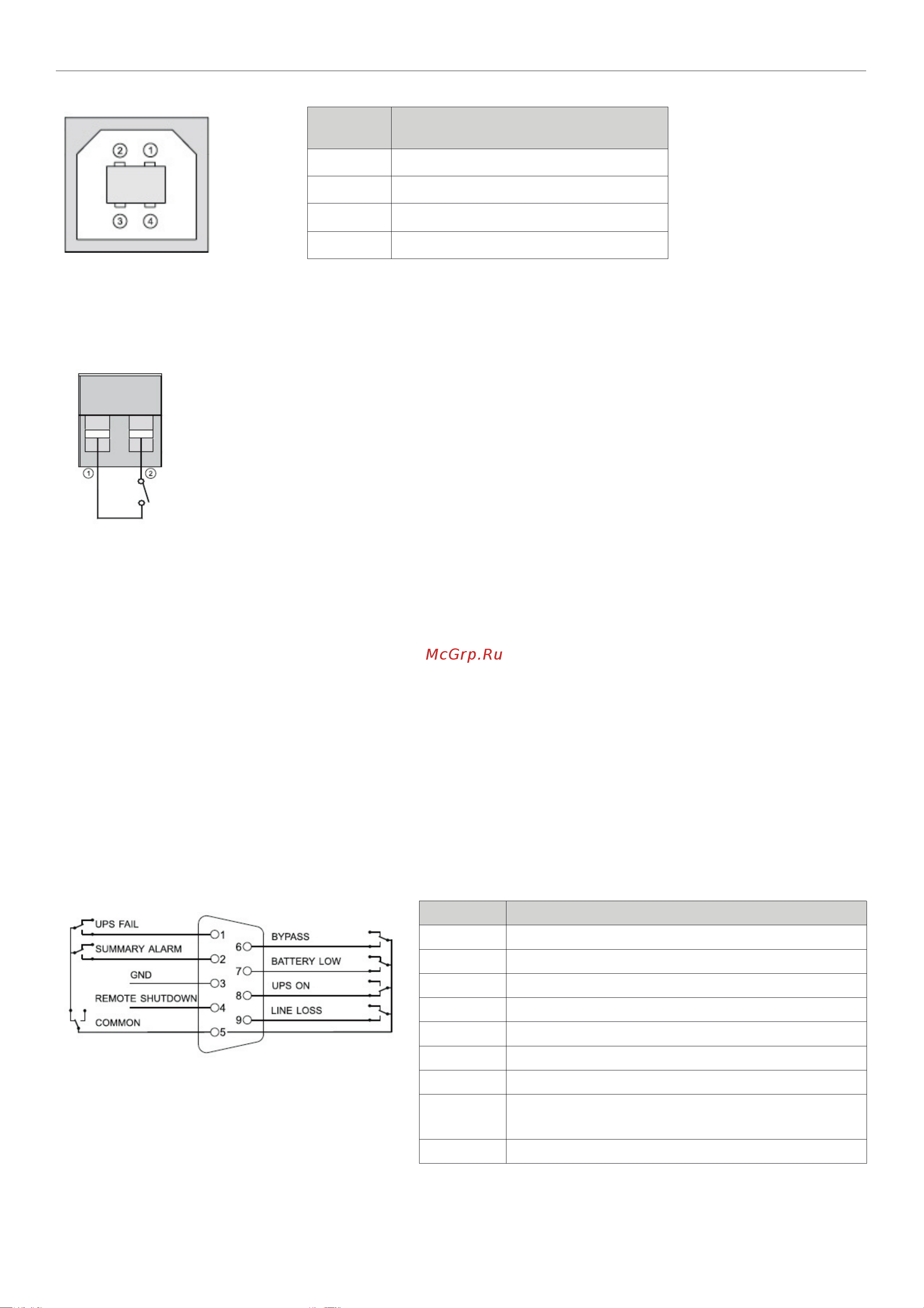

Порт USB.
Контакт Назначение
1 + 5V
2 Data +
3
Data -
4 Земля
4.2. Порт аварийного отключения EPO (опция).
EPO (Emergency Power Off) - порт аварийного отключения питания нагрузки. EPO обеспечивает
незамедлительное обесточивание подключенного к ИБП оборудования. Порт расположен на задней панели
ИБП. Схема подключения показана ниже.
В нормальном режиме работы контакт 1 и контакт 2 порта замкнуты. В случае
возникновения чрезвычайных ситуаций, когда необходимо быстро отключить по
энергоснабжению нагрузку, нужно разорвать связь между контактами 1 и 2, вынув
ответную часть из разъема порта EPO.
4.3. Дополнительные средства мониторинга.
Ваш источник бесперебойного питания слот INTELLIGENT SLOT, который предназначен для установки
дополнительных средств мониторинга, таких как: SNMP карта и карта сухих контактов. Для установки карт
выключать ИБП не обязательно. Последовательно выполните следующие действия:
1. Отвинтите крепежные винты и снимите крышку слота.
2. Вставьте плату (карта SNMP, плата сухих контактов AS400 или карта RS485) по направляющим.
3. Установите на место крепежные винты.
SNMP адаптер (опция).
SNMP адаптер - это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным
сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать
информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.
Карта сухих контактов AS400 (опция).
Карта AS400 предназначена для преобразования внутренних сигналов ИБП в сигналы интерфейса «Сухие
контакты» с гальванической развязкой. Карта обеспечивает передачу от ИБП аварийных сигналов, а также
информацию о режиме работы ИБП. Кроме этого на карте реализовано дополнительное аварийное
отключение, которое работает параллельно с основным интерфейсом EPO на задней панели ИБП. В таблице
ниже представлено назначение контактов карты.
Контакт Назначение
PIN1 Замкнуто: Неисправность ИБП
PIN2 Замкнуто: Сигнал тревоги
PIN3 Земля
PIN4 Удаленное отключение
PIN5 Общий
PIN6 Замкнуто: Режим статического байпаса
PIN7 Замкнуто: Низкий заряд батарей
PIN8
Замкнуто: Нормальный режим
Разомкнуто: Режим статического байпаса
PIN9 Замкнуто: Нет входного напряжения
Для получения дополнительных сведений по опциональным картам мониторинга обращайтесь к поставщику
ИБП или в сервисный центр.
