РАЗЪЕМЫ:

7. Разъем подключения кабеля плазматрона.

8. Разъем подключения кнопки управления плазматрона.

9. Разъем подключения зажима на массу.

10. Разъем подключения сжатого воздуха.

ИНДИКАТОРЫ:

1. Цифровой дисплей: отображает величину тока резки.

2. Сигнальный индикатор ошибки: если в процессе работы возникает нетипичное для

рабочего процесса явление, загорается сигнальная лампочка, тогда Вы должны отключить

электропитание и повторно запустить аппарат, чтобы посмотреть, все ли снова в порядке. В

противном случае, пожалуйста, проконсультируйтесь с сервисным центром.

3. Аварийный индикатор имеет два режима работы:

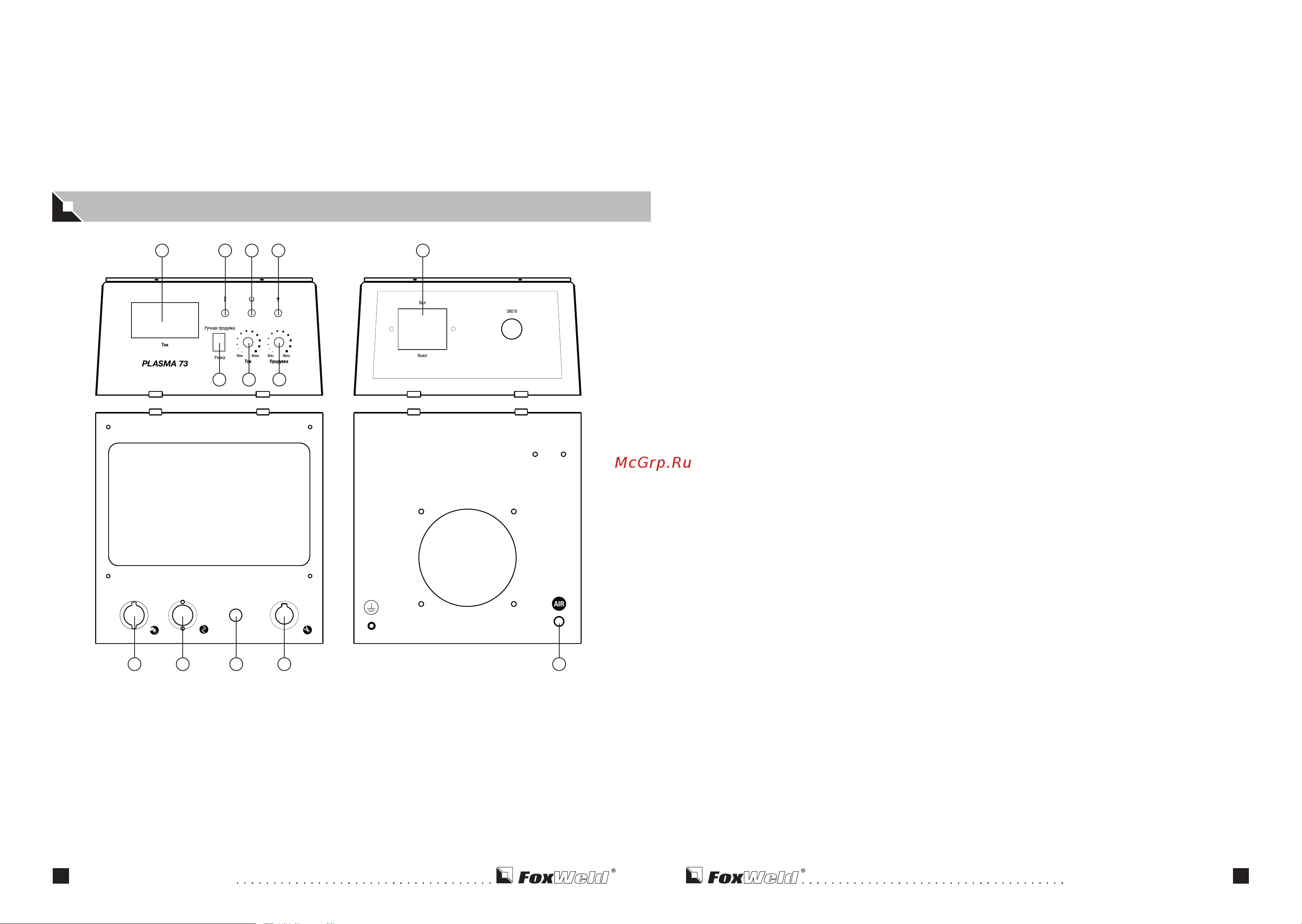

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ДЛЯ PLASMA 73

9 10 11 12 13

3 7

8 6 5

4 2

• Низкое давление воздуха: сигнализирует о недостаточном давлении сжатого воздуха в

системе.

• Перегрев: если аппарат работает непрерывно долгое время на большом токе, температура

его внутренних компонентов может превысить допустимую. Чтобы этого избежать, прекратите

работу при включении индикатора. Через некоторое время аппарат восстановит свою

работоспособность, и когда индикатор погаснет, вы можете продолжать работу.

4. Сеть: показывает, что аппарат включен в электросеть и готов к работе.

5. Продувка: регулировка времени продувки после окончания резки.

РЕГУЛЯТОРЫ - РУЧКИ ПЛАВНОЙ НАСТРОЙКИ:

6. Ток: устанавливает величину тока резки.

ПЕРЕКЛЮЧАТЕЛИ:

7. Сетевой выключатель: Включение / Выключение установки (на задней панели аппаратов).

8. Переключатель: Ручная продувка сжатого воздуха/ Резка.

РАЗЪЕМЫ:

9. Разъем подключения кабеля плазматрона.

10. Разъем подключения кнопки управления плазматрона.

11. Разъем подключения провода дежурной дуги плазматрона.

12. Разъем подключения зажима на массу.

13. Разъем подключения сжатого воздуха.
