Руководство по эксплуатации Руководство по эксплуатации

9 10

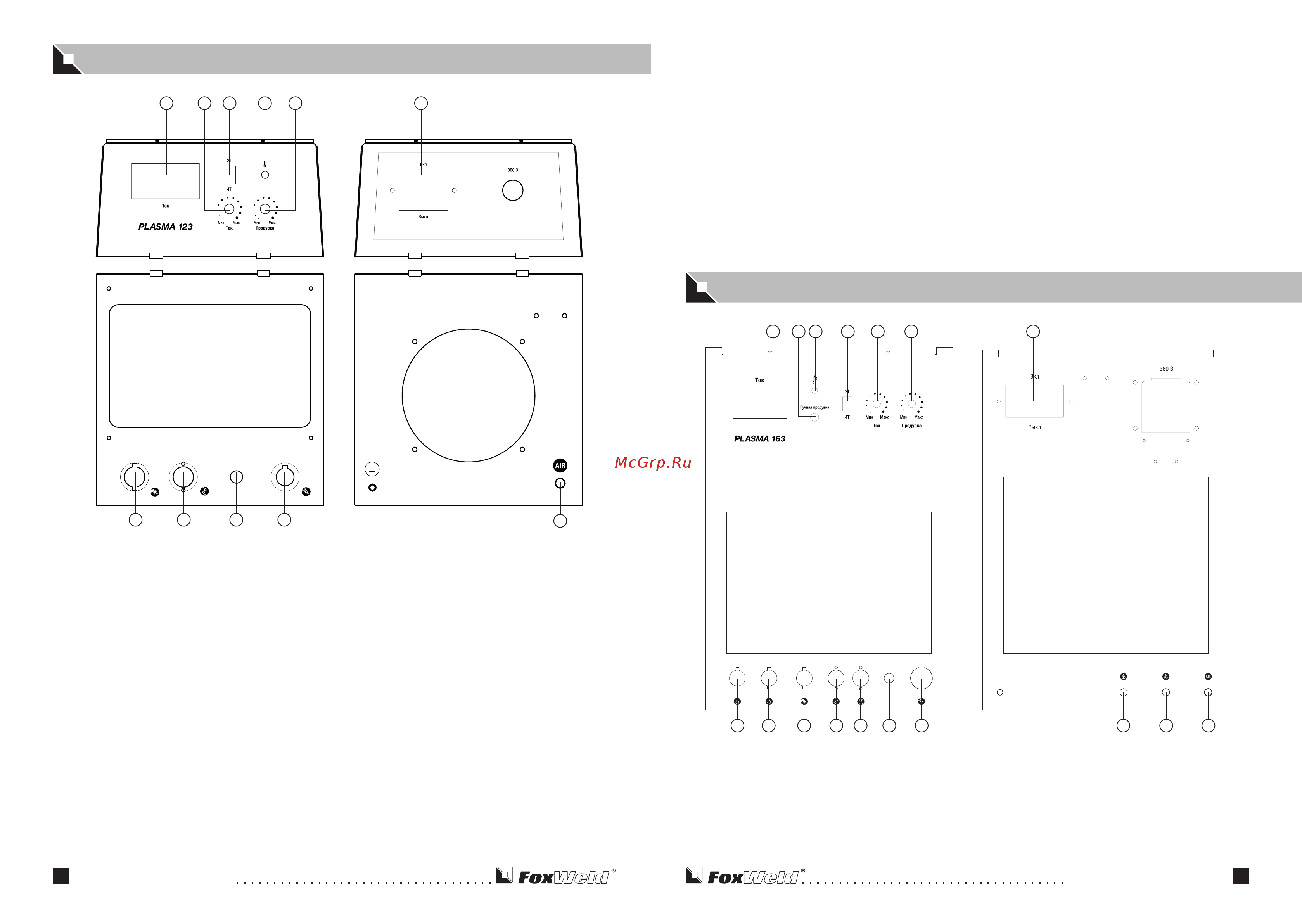

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ДЛЯ PLASMA 103/123

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ДЛЯ PLASMA 163

7 8 9 10

1 527 3 4 5

9 10 11 17 12 13 14 15 16

1 6 23 4 5

ИНДИКАТОРЫ:

1. Цифровой дисплей: отображает величину тока резки.

2. Аварийный индикатор имеет два режима работы:

• Низкое давление воздуха: сигнализирует о недостаточном давлении сжатого воздуха в

системе.

• Перегрев: если аппарат работает непрерывно долгое время на большом токе, температура

его внутренних компонентов может превысить допустимую. Чтобы этого избежать, прекратите

работу при включении индикатора. Через некоторое время аппарат восстановит свою

работоспособность, и когда индикатор погаснет, вы можете продолжать работу.

РЕГУЛЯТОРЫ - РУЧКИ ПЛАВНОЙ НАСТРОЙКИ:

3. Ток: устанавливает величину тока резки.

4. Продувка: регулировка времени продувки после окончания резки.

ПЕРЕКЛЮЧАТЕЛИ:

5. Сетевой выключатель: Включение / Выключение установки (на задней панели аппаратов)

ИНДИКАТОРЫ:

1. Цифровой дисплей: отображает величину тока резки.

2. Аварийный индикатор имеет два режима работы:

• Низкое давление воздуха: сигнализирует о недостаточном давлении сжатого воздуха в

системе.

6. Переключатель режима 2Т/4Т: позволяет установить 2-х тактный или 4-х тактный режим

управления циклом резки. 2-х тактный режим («быстрый»): при нажатии кнопки на плазматроне

начинается цикл резки, отпускаете – заканчивается. 4-х тактный режим («долгий»): обычно

используется для длительного цикла работы (при кратковременном нажатии кнопки на

плазматроне начинается процесс резки, при повторном кратковременном нажатии –

заканчивается).

РАЗЪЕМЫ:

7. Разъем подключения кабеля плазматрона.

8. Разъем подключения кнопки управления плазматрона.

9. Разъем подключения провода дежурной дуги плазматрона.

10. Разъем подключения зажима на массу.

11. Разъем подключения сжатого воздуха.
