3.4 Комплект поставки

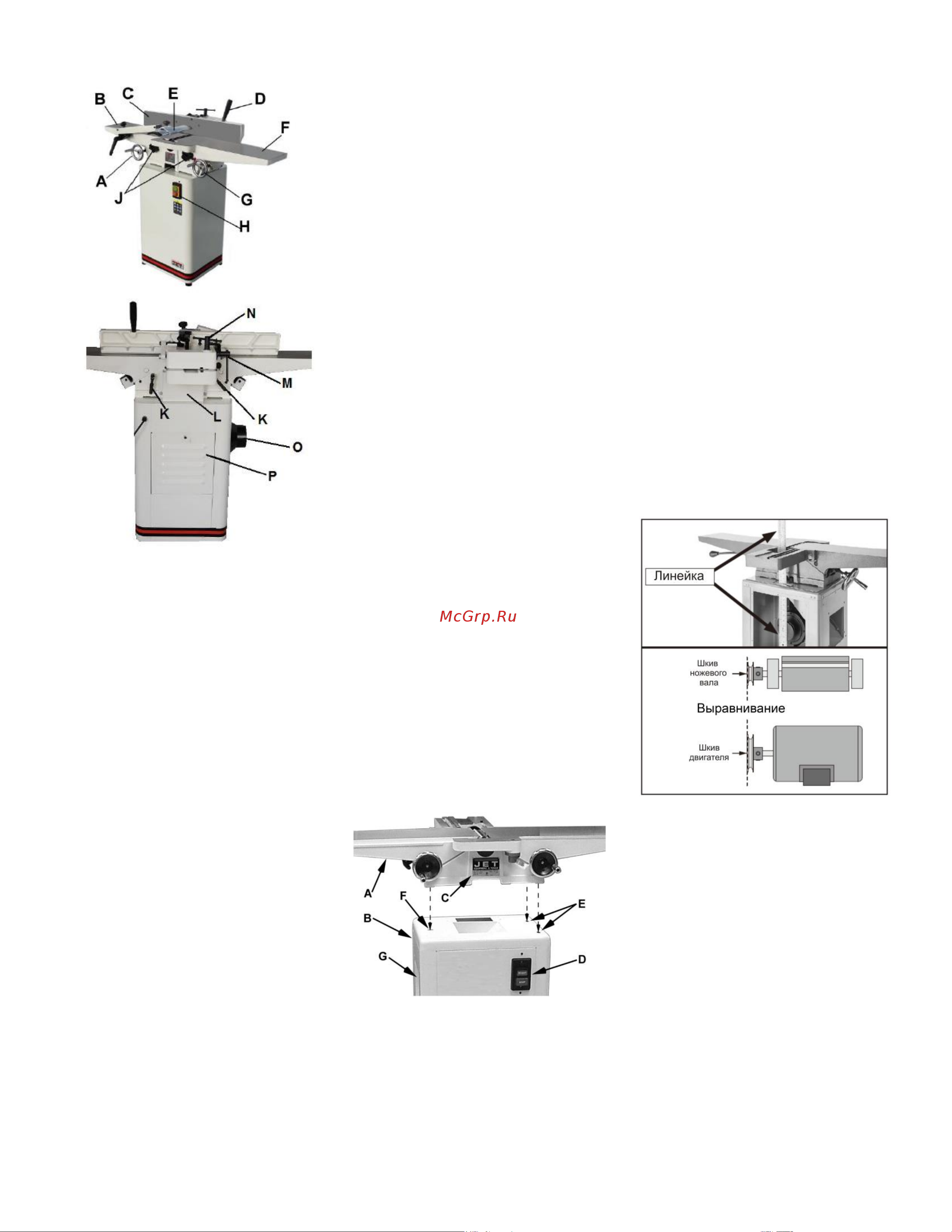

Рис.1
A Маховик стола разгрузки
B Стол разгрузки
C Упор
D Ручка регулировки упора
Е Ограждение ножевого вала
F Стол подачи
G Маховик для стола подачи
H Магнитный переключатель
J Ограничитель глубины
K Ручка блокировки стола
L Защитная лента
M Ручка фиксации наклона упора
N Ручка фиксации хода упора
O Вытяжной штуцер
P Крышка
Фуговальный узел
Узел упора
Крышка ремня
Ремень
Ограждение ножевого вала
Вытяжной штуцер 100 мм
Стенд
Шаблон для установки ножа
Набор инструментов для сборки
Инструкция по эксплуатации
Перечень запасных частей
4. Транспортировка и запуск
4.1 Транспортировка и установка
Для транспортировки станка
используйте вилочный погрузчик
или тележку. Убедитесь, что станок
в процессе транспортировки
предохранен от ударов или
падения.
Станок предназначен для работы в
закрытых помещениях и должен
быть прочно установлен на твердой
горизонтальной поверхности.
При необходимости станок можно
прикрутить.
Для удобства транспортировки
станок поставляется частично
разобранным.
4.2 Сборка
Если при распаковке обнаружены
повреждения вследствие
транспортировки, немедленно
сообщите об этом поставщику. Не
запускайте станок в работу!
Утилизируйте упаковку в
соответствии с требованиями
охраны окружающей среды.
Удалите антикоррозионную смазку с
помощью мягкого растворителя.
Установите станок на стенд так,
чтобы шкивы располагались на
одной стороне, и прикрутите его с
помощью поставляемых в
комплекте трех специальных болтов
и контршайб. Закручивать болты
следует снизу (См. Рис. 2).
Существует два способа
обеспечения опоры стенда:
1. Использование регулируемых
ножек, поставляемых в комплекте.
2. Прикручивание стенда к полу
через две проушины внизу стенда.
Рис. 2
Установка фуговального узла на
стенд
Как показано на рис.2:
1. Поместите фуговальный узел (A)
на верхнюю часть стенда (B).
Убедитесь, что табличка (C) на
фуговальном узле находится с той
же стороны, что и переключатель
(D) на стенде.
2. Выровняйте два отверстия на
верхней части стенда (E) с
отверстиями в фуговальном узле,
контролируя их положение через
крышку на задней стороне стенда.
3. Прикрепите стенд к фуговальному
узлу с помощью двух болтов М10х16
и контршайб (Н, рис.2). На данном
этапе затяните их только вручную.
4. Выровняйте третье отверстие в
стенде (F) с отверстием в
фуговальном узле, контролируя его
положение через вытяжной штуцер
(G).
5. Установите третий болт M10x16 и
контршайбу через вытяжной штуцер
(G), чтобы закрепить узел на стенде.
6. Затяните все три болта H (рис. 2)
с помощью 14-мм ключа.
Установка приводного ремня.
См. рис. 3, рис. 4, рис. 5:
1. Проверьте выравнивание шкивов
с помощью стальной поверочной
линейки.
Рис.3
2. Разместите клиновой ремень (A)
на шкив ножевого вала (B) и
пропустите через отверстие в
стенде.
3. Вытяните клиновой ремень и
установите его на шкив двигателя
(C).
Примечание: Если ремень трудно
установить на шкив, ослабьте
крепежные винты двигателя.
4. Убедитесь, что шкив двигателя и
шкив ножевого вала расположены
вертикально, а клиновой ремень не
соприкасается с боковыми
сторонами отверстия в основании.
Если шкивы не выровнены, снимите
ремень и отрегулируйте шкив
двигателя на валу двигателя или
вне его, а затем снова прикрепите
ремень.
