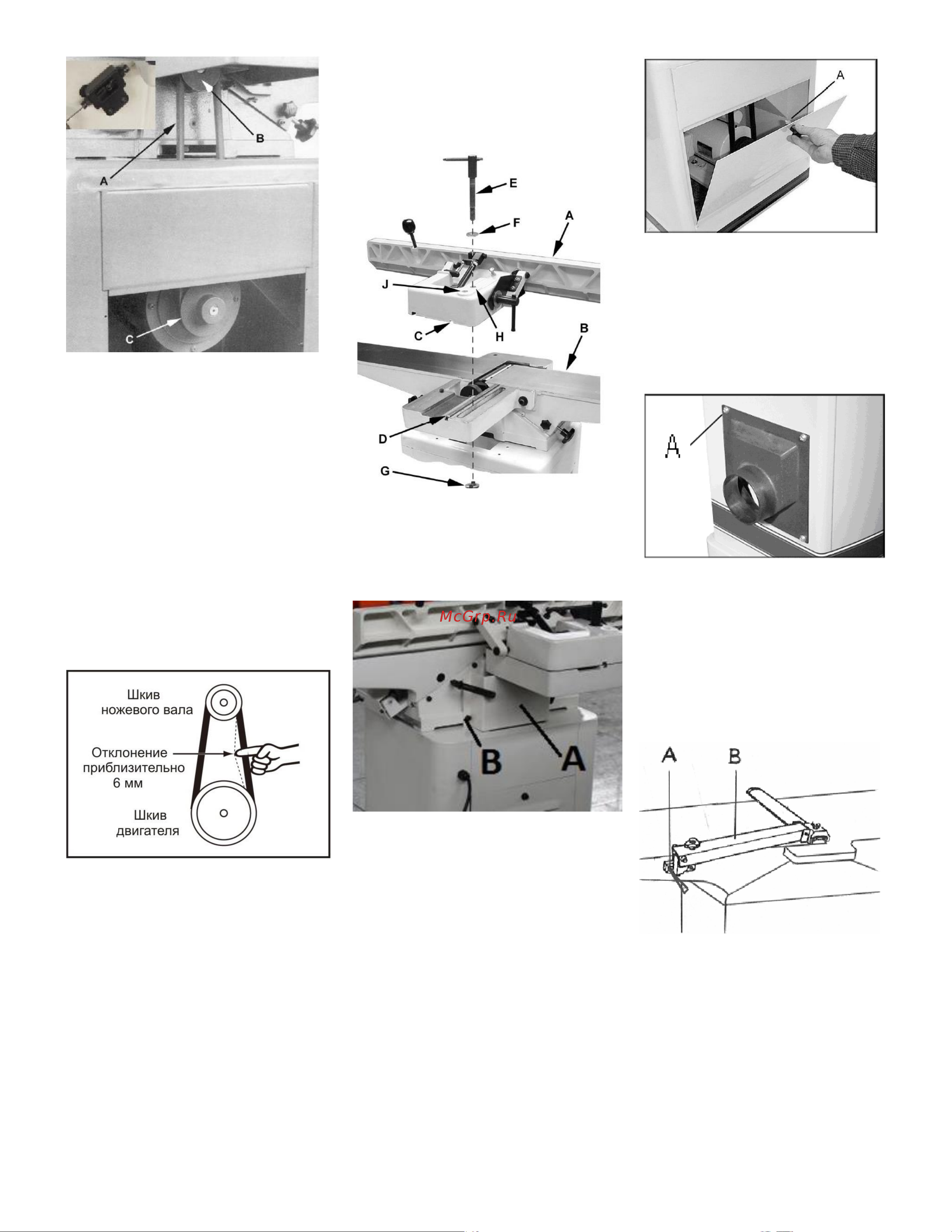

Рис. 4
5. Клиновой ремень натянут
правильно, если при нажатии
пальцем на ремень на середине
расстояния между двумя шкивами
ремень отклоняется на 6 мм (Рис. 5).
Если ремень сильно ослаблен,
ослабьте четыре болта крепления
двигателя, надавите на опорную
плиту, чтобы натянуть клиновой
ремень, и затяните крепежные
болты.
6. Новый ремень может слегка
растягиваться, в связи с чем
натяжение уменьшается. После
двух часов работы проверьте
натяжение ремня. При
необходимости отрегулируйте
натяжение.
Рис. 5
Установка упора
См. рис. 6:
1. Достаньте фиксирующую ручку
(E), плоскую шайбу (F), и стопорную
гайку (G) из коробки.
2. Поместите узел упора (A) на стол
(B). Убедитесь, что клин (D) на
фуговальном узле совпадает с
пазом (C) корпуса упора.
3. Установите плоскую шайбу (F) в
отверстие (H)*; Вставьте ручку (E) в
отверстия в опорных поверхностях
упора и стола.
4. Навинтите контргайку (G) на ручку
(E). Убедитесь, что язычок гайки
обращен наверх и входит в паз
корпуса стола.
*Примечание: Для операции
шпунтования используйте отверстие
(J).
Рис. 6
Установка крышки ремня
Установите крышку ремня (A, Рис. 7)
с помощью 4 винтов и 4 шайб (B,
Рис. 7).
Рис. 7
Установка крышки
Установите крышку, установив
нижнюю часть панели в нишу в
стенде и закрепив ее защелкой (Рис.
8).
Если защелка крышки нуждается
в регулировке:
1. Снимите крышку со стенда.
2. Ослабьте шестигранную
контргайку (A, Рис. 8). Поверните
защелку на четверть оборота по
часовой стрелке, чтобы затянуть, а
против часовой стрелки - ослабить.
3. Затяните контргайку (A, Рис. 8).
4. Установите крышку на место.
Рис. 8
Установка вытяжного штуцера
Прикрепите вытяжной штуцер (Рис.
9) к стенду, установив четыре винта,
четыре плоских шайбы в четыре
резьбовых отверстия в стенде. (A,
Рис. 9).
Рис. 9
Установка ограждения ножевого
вала
Установите ограждение ножевого
вала (B, Рис. 10) с помощью
рукоятки (A, Рис. 10). Максимальный
зазор между ограждением ножевого
вала и столом не должен
превышать 75 мм.
Рис. 10
