Тумба долбежно-пазовального станка 719T

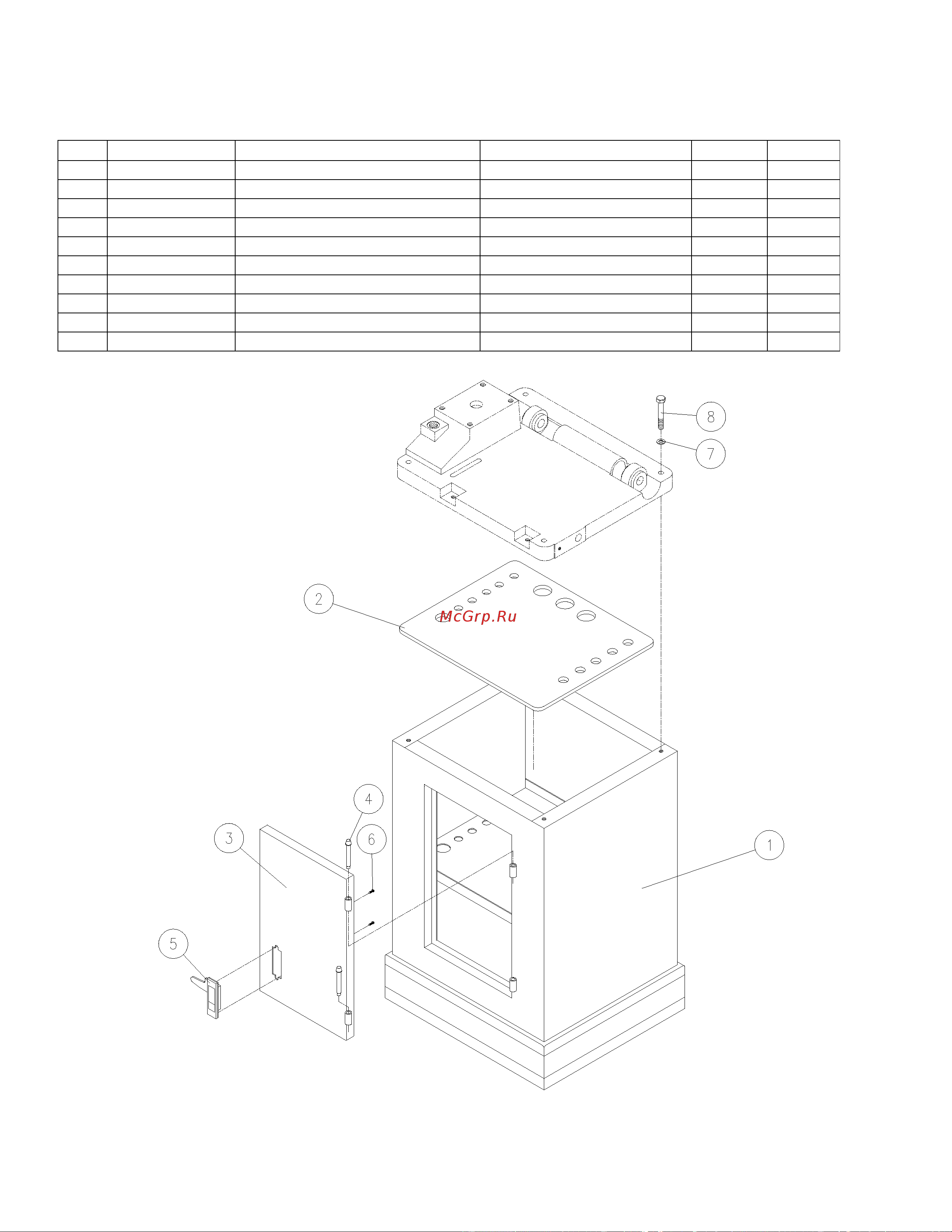

Перечень деталей и взрыв-схема
Поз.
Номер детали
Description
Наименование
Размер
Кол-во
6294235T
Stand Assembly (Items 1 thru 8)
Тумба (поз. 1-8)
1
1
719T-201
Stand
Тумба
1
2
719T-202
Shelf Cushion
Амортизирующая прокладка
1
6294236
Door Assembly (Index No. 3 thru 6)
Дверца (поз. 3-6)
1
3
6294226
Door
Дверца
1
4
6294227
Pin
Штифт
2
5
6294228
Door Latch
Защелка
1
6
TS-2171012
Phillips Pan Head Machine Screw
Винт
M4 × 6
2
7
TS-2361081
Lock Washer
Стопорная шайба
M8
4
8
TS-1490081
Hex Cap Screw
Винт
M8 × 45
4
