3. Описание станка
3.1 Технические характеристики
Частота вращения двигателя 1450 об/мин
Макс. диаметр зажима патрона 13 мм
Макс. размер резца 25 x 25 мм
Оправки для установки резца 5/8'', 3/4'', 13/16'',1-3/16”
Ход резца 200 мм
Размер упора заготовки 90 x 520 мм
Макс. расстояние от упора до центра резца 100 мм
Размер стола 180 x 520 мм
Продольное перемещение стола 400 мм
Поперечное перемещение стола 100 мм
Диапазон наклона стола 0°- 35°
Макс. расстояние от стола до оправки резца 295 мм
Масса нетто 125 кг
Параметры сети 1~230 В, PE, 50 Гц
Выходная мощность 0,75 кВт S1
Рабочий ток 6 A
Удлинительный провод (H07RN-F): 3х1,5 мм²
Плавкий предохранитель 10 A
Класс защиты I
3.2 Уровень шума
Уровень звукового давления (по EN ISO 11202):
Холостой ход LpA 67,8 дБ (A)
В процессе работы LpA 77,5 дБ (A)
Приведенные значения относятся к уровню издаваемого
шума и не являются необходимым уровнем для
безопасной работы.
Так как условия рабочих мест могут отличаться друг от
друга, данная информация должна дать возможность
пользователю станка лучше оценить опасность и
возможные риски.
3.3 Комплект поставки
Тумба
13 мм сверлильный патрон
Ключ патрона
Удлинение шпинделя
Оправка для установки резца 5/8” (15,87 мм)
Оправка для установки резца 3/4” (19,05 мм)
Оправка для установки резца 13/16” (20,64 мм)
Оправка для установки резца 1-3/16” (30,16 мм)
2 маховика
Стол из МДФ
Рукоятка управления
Упор
Рабочие инструменты
Набор инструментов для сборки
Инструкция по эксплуатации
Перечень запасных деталей
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в закрытых помещениях
и должен быть прочно прикручен к твердой
горизонтальной поверхности стола или к поставляемой
опорной тумбе.
4.2 Сборка
Если при распаковке обнаружены повреждения
вследствие транспортировки, немедленно сообщите об
этом поставщику продукции POWERMATIC. Не
запускайте станок в работу!
Утилизируйте упаковку в соответствии с требованиями
охраны окружающей среды.
Удалите антикоррозионную смазку с помощью мягкого
растворителя.

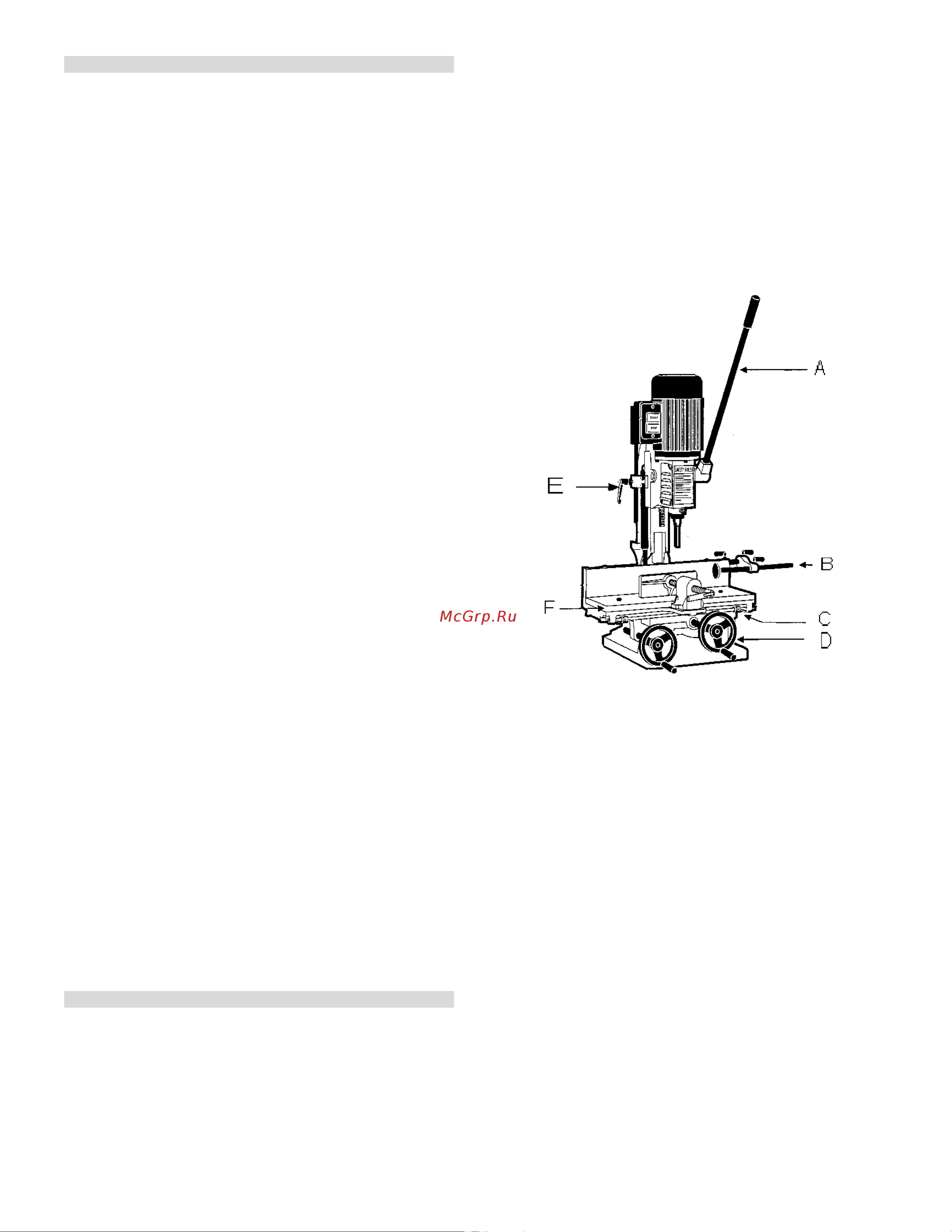

Закрутите рукоятку (А, Рис. 1) на вал и затяните.
Рис. 1
Используйте рукоятку для подъема головки станка.
Рукоятка подпружинена, ее можно переустановить,
потянув за нее и повернув на нужный угол.
Прикрутите стол из МДФ (F) к основанию с помощью двух
винтов.
Прикрепите упор для заготовки (В).
Упор можно установить с любой стороны стола.
Прикрутите рукоятки к маховикам (D).
Отрегулируйте упор глубины и стол под обрабатываемую
заготовку и заблокируйте их с помощью соответствующих
фиксаторов (Е и С).
4.3 Подключение к электросети
Главный питающий провод, а также удлинительные
провода должны соответствовать действующим нормам и
правилам.
Напряжение сети должно соответствовать требованиям
на табличке станка.
В сети должен быть установлен плавкий предохранитель
от скачков напряжения на 10 А.
Используйте только соединительные провода с
маркировкой H07RN-F.
