POWERMATIC 719T Инструкция по эксплуатации онлайн [5/16] 662402
![POWERMATIC 719T Инструкция по эксплуатации онлайн [5/16] 662402](/views2/1637872/page5/bg5.png)
Подключение и ремонт электрического оборудования
разрешается проводить только квалифицированным
электрикам.
4.4 Отвод пыли
Во избежание повышенной концентрации пыли в воздухе
используйте подходящую систему сбора и фильтрации
пыли.
Очищайте станок от пыли после каждого использования и
при необходимости.
4.5 Запуск станка
Станок запускается путем нажатия на зеленую кнопку.
Красная кнопка на главном переключателе остановит
станок.
5. Работа на станке

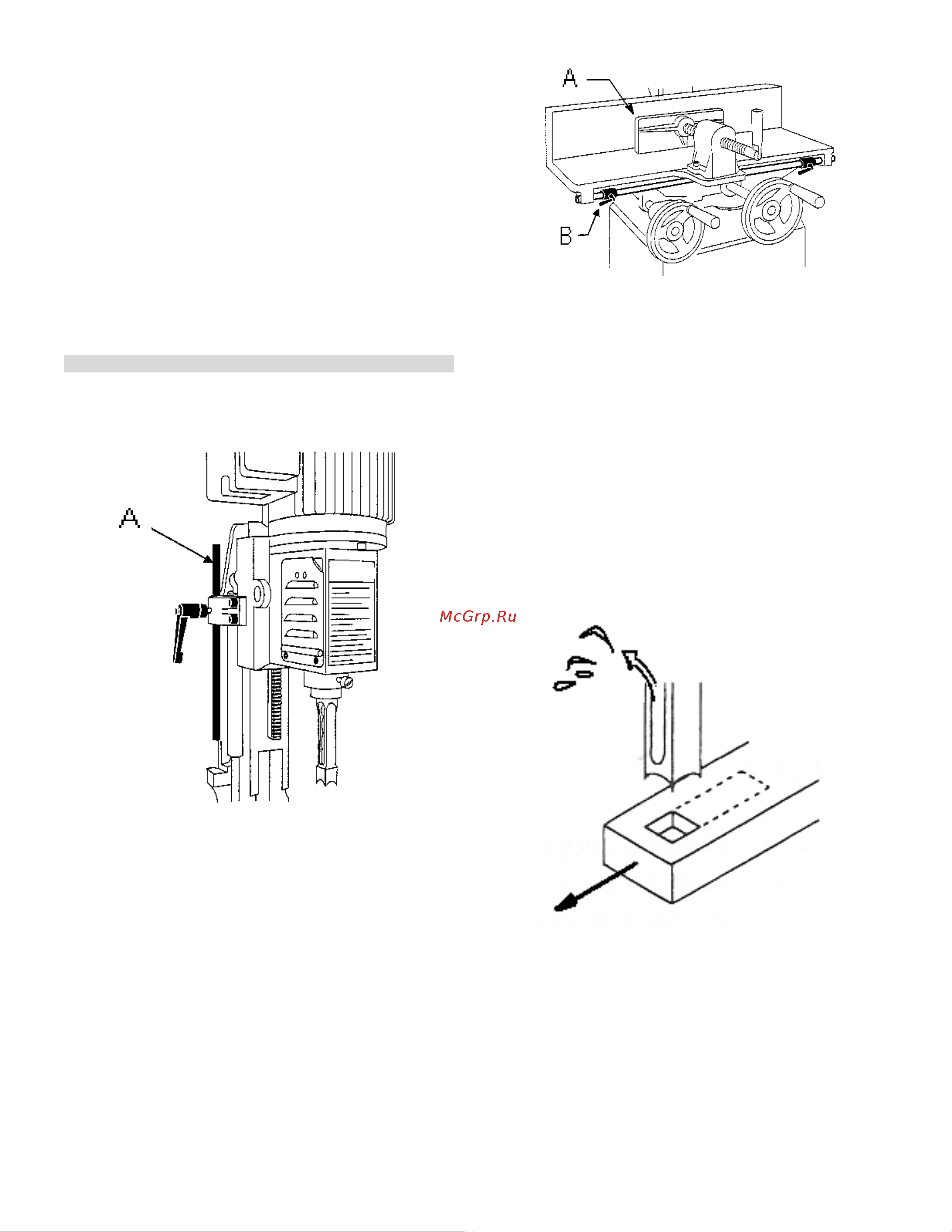

Установите стержень упора глубины (А, Рис. 2) на
требуемую величину реза.
Рис. 2
Отрегулируйте упор (В, Рис. 1) под длину
обрабатываемой заготовки.
Установите заготовку на стол и зажмите ее тисками
(А, Рис. 3).
Тиски можно быстро разжать, сделав один полный оборот
рукоятки влево.
Чтобы переместить стол вперед или назад для
выставления положения паза на заготовке,
воспользуйтесь левым маховиком.
Рис. 3
Отрегулируйте фиксаторы стола (В, Рис. 3) в
соответствии с длиной будущего паза, затем затяните
барашковые винты.
Включите станок и равномерно подавайте резец и сверло
к заготовке, надавливая на рукоятку управления.
ПРИМЕЧАНИЕ:
Скорость подачи должна быть достаточно быстрой, чтобы
не допустить появления прижогов на режущей кромке
сверла, но не настолько быстрой, чтобы перегрузить
станок и привести к его останову. Различные скорости
подачи, подходящие для обработки разных пород
древесины, определяются опытным путем в процессе
работы.
После первого реза заготовка сдвигается. Направление
ее перемещения должно позволять беспрепятственный
отвод стружки (Рис. 4).
Рис. 4
Прорезание глубоких пазов лучше выполнять в несколько
этапов, делая каждый рез глубиной примерно 25 мм,
чтобы обеспечить отвод стружки.
Чтобы избежать разлома на задней части заготовки при
прорезании сквозных пазов, используйте в качестве
опоры для нее кусок древесины из отходов.
Внимание:
Всегда держите руки на расстоянии от вращающегося
сверла.
Содержание
- Долбежно пазовальный станок 1
- Долбежно пазовальный станок предназначен только для обработки древесины и подобных ей материалов обработка других материалов не допускается или может производиться только после консультации с производителем 2
- Надлежащее использование 2
- Общие указания по технике безопасности 2
- Прочая опасность 3
- Комплект поставки 4
- Технические характеристики 4
- Уровень шума 4
- Заточка резца и сверла 6
- Установка резца и сверла 6
- Данный символ обозначает отдельный сбор отходов электрического и электронного оборудования предусмотренный директивой ес об утилизации данных видов оборудования директива 2012 19 ес и имеет силу только на территории европейского пространства 7
- Наклон стола 7
- T 791264kmp 1 230 в 50 гц 8
- Деталировка для долбежно пазовального станка 719t 8
- Долбежно пазовальный станок 719t 9
- Долбежно пазовальный станок 719t перечень деталей 9
- Перечень деталей 9
- Перечень деталей и взрыв схема 12
- Тумба долбежно пазовального станка 719t 12
- Тумба долбежно пазовального станка 719t перечень деталей и взрыв схема 12
- Долбежно пазовальный станок 719t 13
- Долбежно пазовальный станок 719t прижим заготовки опция перечень деталей и взрыв схема 13
- Перечень деталей и взрыв схема 13
- Прижим заготовки опция 13
- Долбежно пазовальный станок 719t 14
- Долбежно пазовальный станок 719t дополнительные принадлежности 14
- Дополнительные принадлежности 14
- Размеры станка 719t с установленным инструментом 15
- Резцы и сверла приобретаются отдельно 15
- T 791264kmp 1 230 в 50 гц 16
- Электросхема 16
