10

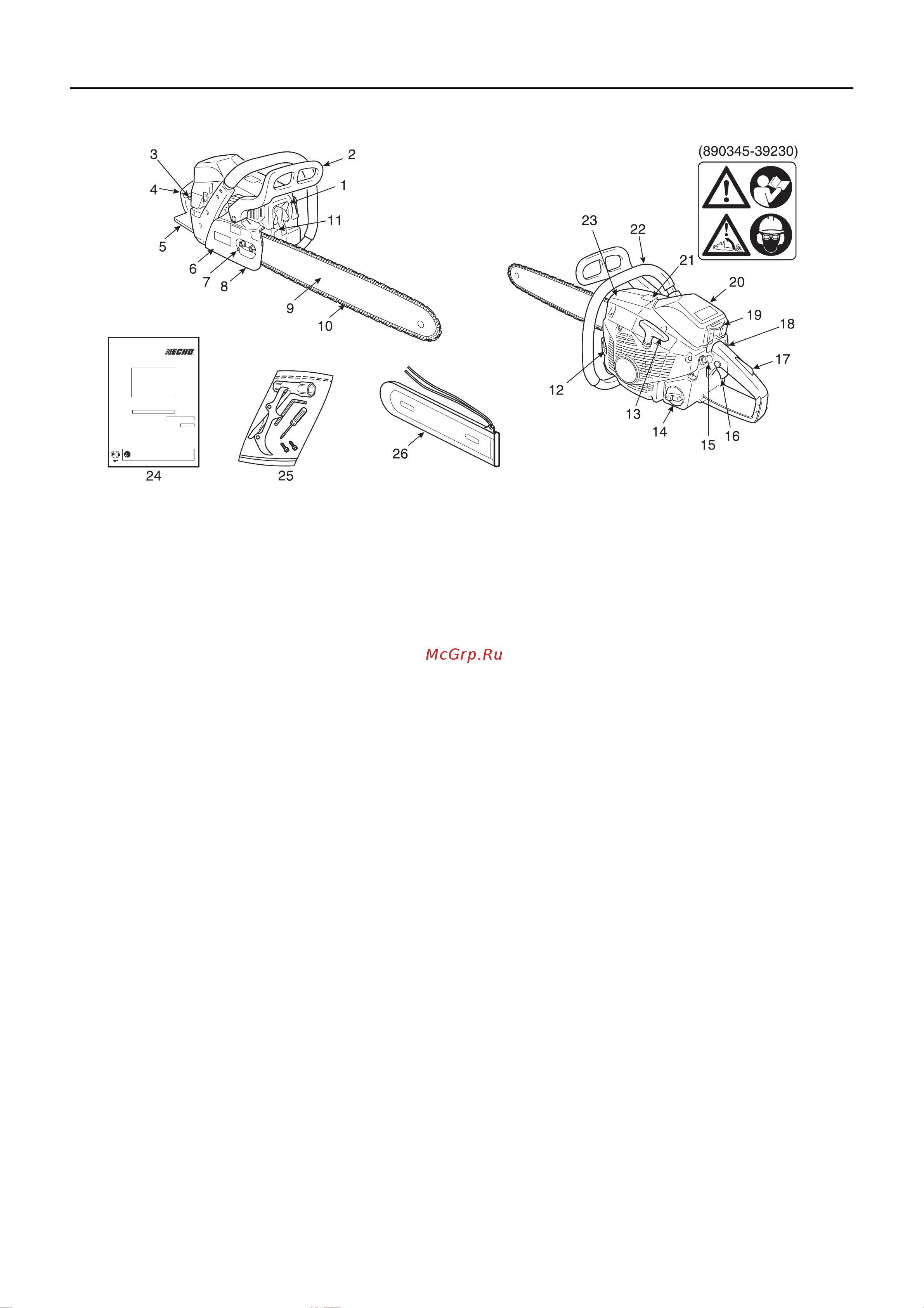

Описание
1. Глушитель - Служит для снижения шума выпуска
отработанных газов и гашения искр.
2. Передний защитный щиток - Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который
предназначен для остановки
вращения пильной цепи.
3. Ручка управления воздушной заслонкой -
Устройство для обогащения воздушно топливной
смеси в карбюраторе в целью облегчения пуска
холодного двигателя.
4. Задняя ручка пилы (для правой руки) - Ручка для
удерживания пилы; расположена сзади от двигателя.
5. Задний защитный щиток - Удлинение нижней части
задней ручки
пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
6. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
7. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
8. Уловитель цепи - Приспособление,
предназначенное для защиты правой руки оператора
от возможного удара цепью в случае разрыва цепи
или ее схода с направляющих канавок пильной шины
во время пиления.
9. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
10. Пильная цепь - Используется в качестве режущего
рабочего органа.
11. Зубчатый упор - Приспособление, размещенное
в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
12. Пробка масляного бачка - Служит для закрывания
масляного бачка.
13. Рукоятка стартера - Служит для пуска двигателя.
14. Пробка топливного бака - Служит для закрывания
топливного бака.
15. Ручной масляный насос - Служит для смазки цепи
.
16. Рычаг дросселя - Устройство, управляемое
нажатием пальца оператора, и предназначенное для
управления частотой вращения коленчатого вала
двигателя.
17. Блокировка рычага дросселя - Защитное
устройство, которое нажимается для высвобождения
рычага дросселя; предназначено для
предотвращения случайного нажатия на рычаг
дросселя.
18. Выключатель зажигания - Приспособление для
включения и выключения зажигания для пуска или
остановки двигателя.
19.
Фиксатор крышки воздухоочистителя - Служит
для установки крышки воздухоочистителя.
20. Крышка воздухоочистителя - Закрывает
воздушный фильтр.
21. Предупредительная наклейка - Каталожный номер
запчасти 890345-39230
22. Передняя ручка пилы (для левой руки) - Ручка для
удерживания пилы, расположена в передней части
двигателя.
23. Кожух цилиндра двигателя - Решетка, через
которую проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания
и
глушитель.
24. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
25. Инструменты - 13 х 19 мм Т-образный ключ
(комбинация отвертки и свечного ключа), маленькая
отвертка, 4-мм шестигранный ключ, зубчатый упор и
два болта (5 х 12).
26. Защитный чехол
для пильной шины - Съемное
приспособление для зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
случаях, когда пила не используется.
